IP网络可视对讲系统
2 系统的基本组成
IP网络对讲系统主要由主机、分机及其它相关配件组成。
3 系统的基本功能
3.1 主机
硬件主机
1）采用10.2寸数字真彩屏，智能全触摸式操作，低照度CMOS彩色摄像头，linux操作系统， 界面高档美观。
2）可配合分机或主机使用。通过局域网/广域网（LAN/WAN）传输，实现全球远程通话。
3） 有免提和手柄两种通话方式，采用先进的回音消除技术，内置高灵敏度话筒、喇叭。融入了来邦自主知识产权的数字音视频技术，高清晰可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
4）与主机间可双向可视对讲。
5）有托管功能。可将本主机的分机托管给系统内其它一级主机管理。
6）有红、绿双色路选按键以区分每路分机报警、对讲状态。
7）有广播功能。可对分机播放MP3声音文件，可定时广播(NLS-600除主机)，可宣教或喊话。另有音乐输入接口。
8）有单路监听分机功能。监听时，分机处无任何察觉(如需防止监听， 可配IP网络保密分机)。
9）有自动循环监听功能(每路自动监听5秒)。
10）有通话保密功能。对传输中的数据进行加密，以防止他人窃听利用，使通话更安全。
11）有录音查询功能(须定制)，含32GB录音录像模块，可记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音文件进行查询播放，也可将录音文件导出至电脑进行播放。
12）安装简捷，配有RJ45标准网线，插入路由器LAN端(或交换机)任一端口即可工作。
13）零话费。通过网络传输，通话过程中，任何一方都不会产生费用。
3.2 分机
普通分机
1）通过局域网/广域网（LAN/WAN）传输，实现全球通话。
2）采用先进的回音消除技术，内置高灵敏度话筒、喇叭。融入了来邦自主知识产权的数字音视频技术，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
3）可呼叫主机及对讲。
4）可外接呼叫按钮和解除按钮。
5）有开关量输出，可外接报警联动设备。
6）可外接咪头、喇叭、有源音箱。
7）可外接三色门灯。
8）可外接电控锁，实现开锁功能。
9）可外接门磁，实现开门提示功能。
10）可作监听头用。
11）有录音输出端口，可配合语音卡、硬盘录像机等同步录像、录音。
12）有通话数据保密功能。对传输中的数据进行加密，以防止他人窃听利用，使通话更安全。
13）安装简捷，配有RJ45标准网线，插入路由器LAN端(或交换机)任一端口即可工作。
14）零话费。通过网络传输，通话过程中，任何一方都不会产生费用。
15）另有一款IP网络保密分机，具备普通分机的所有功能；自带保密键，可防止主机监听。
金属防暴监视分机
1）通过局域网/广域网（LAN/WAN）传输，实现全球通话。
2）采用低照度CMOS彩色摄像头，嵌入式安装，基于网络传输，体积小巧，外形别致精美，一般安装在墙壁上。具NLS-AE3分机所有功能。
3）采用铝合金面板，含ABS防火安装底盒、支撑杆及内六角固定螺丝，具有防拆、防人为暴力破坏功能。
4）采用先进的回音消除技术，内置高灵敏度话筒、喇叭。融入了来邦自主知识产权的数字音视频技术，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
5）可呼叫主机及对讲。
6）可外接呼叫按钮和解除按钮。
7）可外接咪头、喇叭、有源音箱。
8）可外接电控锁，实现开锁功能。
9）可外接门磁，实现开门提示功能。
10）可作监听头用。
11）可外接三色门灯。
12）有录音输出端口，可配合语音卡、硬盘录像机等同步录像、录音。
13）有通话数据保密功能。对传输中的数据进行加密，以防止他人窃听利用，使通话更安全。
14）安装简捷，配有RJ45标准网线，插入路由器LAN端(或交换机)任一端口即可工作。
15）零话费。通过网络传输，通话过程中，任何一方都不会产生费用。
3.3 其他相关设备
代理服务器
◆ 选配。 当主机和分机都在局域网内同一网段时，不需要配置此服务器。
◆ PC电脑型，具有IP地址盒的所有功能。
下列情况之一时必配：
1）所有主机或分机在局域网（LAN）内跨网段时，必配。地址盒的IP必须定为最上层（网络中心）网段的IP；
2）所有主机或分机在广域网（WAN）时，必配。地址盒的IP必须定为广域网（WAN）内的静态IP。
◆ 用于主机和分机的IP地址注册查询、sip服务、音视频代理等。
◆ 采用塔式组装PC机，预装linux操作系统、数据库及来邦代理软件。
◆ 塔式组装PC机配置:1G内存；160G硬盘；inter双核2.4G。
◆ 额外另购1个ST160G硬盘，可实现双硬盘镜像。
3.4、网络对讲系统硬件终端技术参数
◆ 工作电压：DC12V
◆ 纹波容限：200mVpp
◆ 静态功耗：2.4 W
◆ 工作最大功耗：6 W
◆ 最大音频输出功率：2W （内扬声器）
◆ 内扬声器阻抗: 8Ω
◆ 话筒输入灵敏度：-44±1dB 全向
◆ 通话方式：免提
◆ 音量调节范围：40dB （主机）
◆ 音频频率响应：100Hz - 8KHz
◆ 通信方式：以太网
◆ 通信协议：TCP、UDP
◆ 支持音频压缩方式：G711、G722、G729、G726
◆ SPK音频输出电平：2V
◆ SPK音频输出负载阻抗：32Ω
◆ MIC音频输入阻抗：2KΩ
◆ MIC音频输入最大峰值：2mV
◆ MIC输入最大线长：1米（优质屏蔽线）
◆ 外接按钮触发方式：低电平（按钮常开）
◆ 外接按钮接口开路电压：3.2V
◆ 外接按钮接口最高允许电压：12V
◆ 电源接口：5mmDC头，内负外正
◆ 最大电源线长度：100米（线径0.5mm）
◆ 网络接口：RJ45
◆ 呼叫距离：取决于网络结构。
◆ 本地网线允许长度：100米
◆ 环境温度：-10℃-+80℃
◆ 工作温度：-5℃-+40℃
◆ 工作湿度：<90%
4、系统设计及安装

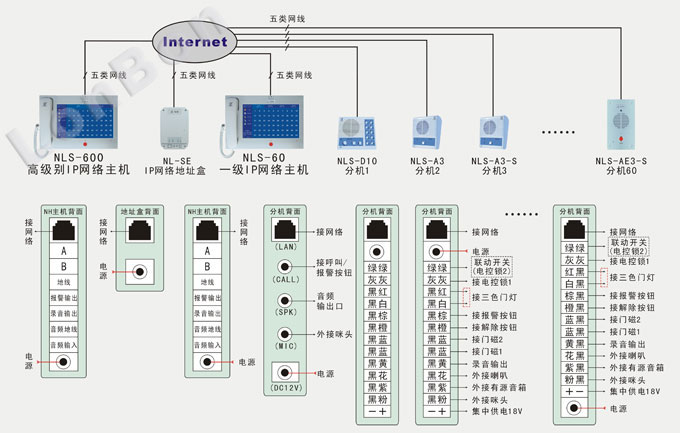

4.1 系统连接图：

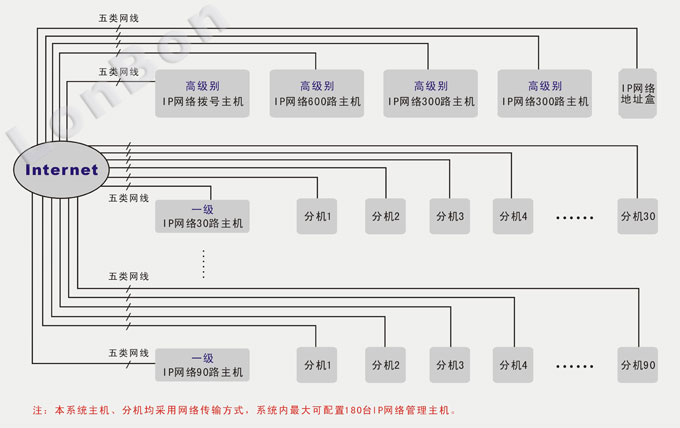

4.2 系统布线图：
5、系统布线要求
1)本系统布线采用普通网线。
2)本系统可单独布线或用现有网线。 若单独布线，与弱电线路平行布线时，线间距离不小于15mm；与强电线路平行布线时，线间距离不小于200mm。
3)本系统除所配变压器的输入电压为AC220V外，其余线路的工作电压均在DC12V以下的安全电压。
6、系统的优势特点
本系统主要具备先进性、高稳定性、高安全性、高可扩展性、低成本等特点。
先进性
压缩算法的先进性：我公司研发的G.711/G.711的视频压缩技术，具备高压缩比、清晰、码流可控、适合网络传输等特点；
前端设备的先进性：前端采用网络IP分机，是真正的专用安防产品，目前已广泛应用于金融、海关等行业，具有高可靠性和高稳定性；
整体架构的先进性：前端网络传输、后端集中管理的整体结构，是一种先进的网络语音通话方案，一旦成功实现，具有很好的可推广性；联网集中管理，便于管理，提高效率，是真正的网络语音对讲系统；
稳定性
嵌入式架构带来的超稳定性：前端平台采用嵌入式架构，所有代码均固化在芯片上，再也不会出现“系统崩溃”“病毒入侵”等问题；中心解码设备也采用嵌入式结构，脱离PC模式，使系统更加稳固；
可扩展性
本系统基于IP方式构建，中心建立完成后不会再因为系统前端设备的增加而扩建，而前端设备可以根据需要随意添加，后台管理同样能承受。因此本系统具备了非常强的可扩展性；
适用场所广
主要用在：家庭个人通讯、企业集团通讯、办公、商场、ATM自动取款机、金库、自助银行等有网络且需要随时呼叫、对讲的地方。融入了来邦自主知识产权的数字音视频技术，全数字IP网络对讲，采用局域网/广域网（LAN/WAN）传输，实现全球远程通话。
