电梯可视对讲系统(IP网络)--〉典型案例/解决方案

放大字体  缩小字体 发布日期:2013-03-15  来源:来邦  浏览次数:773



一、物业概况:
    沈阳新天地位于沈阳市东陵区,是沈阳市政府确立的重点工程。项目总投资约50亿人民币,分一期、二期进行。以休闲娱乐为导向的城市能量中心,集个性主题、场景体验、时尚元素于(购物、休闲、娱乐、餐饮、酒店、商务、居住于一体)的快乐享受式动力街区,是目前国内独一无二的大型复合型目的地消费立体商业步行街。一期项目由地下两层、地上裙楼及六座塔楼组成,其中两座塔楼地上六层至十八层为公寓,其余四座塔楼地上四层至二十一层为住宅。为配套完善设施,一期项目以招投标的方式选用了来邦电梯可视对讲系统(IP网络,双向对讲,NLS系列)。
    项目设计中,由1个保安室来管理34部电梯。项目应用中,保安室放置1台IP网络一百二十路保安室主机NLS-120,每部电梯轿厢内各放置1台轿厢监视分机NLS-A3-S,每部电梯的轿顶、轿底各放置1台五路的机房分机NLS-D5,每栋

电梯可视对讲系统(IP网络)应用案例图

楼的电梯机房根据本栋楼的电梯数量各放置1-3台十路的机房分机NLS-D10,以及系统中用于IP地址注册查询设备的IP网络地址盒等。
二、设计原则:
系统的设计应体现集成设计、经济实用性、可靠易用性、先进开放性的原则。
1、集成设计:应考虑整个监控系统各子系统间的协调,监控系统与网络系统的融合,监控系统与综合信息管理系统的统一集成。
2、经济实用性:以适用为原则,实现资源共享,避免重复投资;
3、可靠易用性:系统的操作界面应简洁、直观;采用成熟的或经过工程检验的先进技术,确保系统自身安全和信息传递的安全。
4、先进开放性:采用开放的技术标准,避免系统互联或扩展出现障碍;采用标准化的设计和标准化的产品,工程设计应考虑到未来发展和扩容。
三、物业方需求:
1、为方便维护,避免线路干扰,系统可在局域网LAN/广域网WAN(可跨网段跨路由)传输。
2、电梯发生紧急情况时,可向保安室发出紧急报警,并能与之可视对讲。
3、检修或保养时,电梯轿厢、电梯轿顶、电梯轿底、电梯机房、保安室之间可以相互通话。
4、具有广播、监听、录音录像等功能。
5、全触摸屏操作,可液晶屏显示报警的电梯号,并伴有语音播报。
6、采用先进的数字音视频技术,高清晰可视对讲,广播级音质,声音逼真、清晰、宏亮。
四、系统核心产品功能设计:
1、电梯:

概述:分电梯轿厢、电梯轿顶、电梯轿底三个场所,要求各安装一台分机。
1) 电梯轿厢内需安装一台带有摄像头的分机,当电梯运行过程中突发故障时,乘梯的人员可以在第一时间内通过此分机的按钮向保安室报警,并能告知突发状况以及准确位置,以便尽快安排维修人员赶到故障现场进行维修、解救。
2) 维修人员到达现场前后,电梯轿厢内的被困人员可随时与保安室之间双向可视对讲,方便保安人员了解最新被困状况,告知解救进展,更好地安抚被困人员的情绪。
3) 维修过程中,维修人员可随时通过安装在电梯轿顶或电梯轿底的分机与电梯机房进行相互对讲,确保维修人员在进行技术排查时,电梯机房能予以全面配合,从而达到快速维修与解救目的。
4) 为创造轻松、愉悦、和谐的乘梯环境,平时可接收保安室主机播放的MP3声音文件或背景音乐。
2、机房:
1) 安装一台多路的机房分机,当本栋楼的任意一部电梯发生故障并进行抢修或例行保养时,可通过此分机与正在检修的电梯轿顶或电梯轿底维修人员进行相互对讲,以达到全面配合检修目的。
2) 检修过程中,也可与保安室的人员或电梯轿厢的被困人员相互对讲。
3、保安室:
1) 安装一台触摸屏式的主机,当任何一部电梯遭遇突发状况时,可准确的显示出正在报警的故障电梯轿厢分机号,同时伴有语音播报声,并能够双向可视对讲。
2) 免提或手柄通话,采用先进的回音消除技术和数字音视频技术,高清晰可视对讲,广播级音质,声音逼真、清晰、宏亮。
4) 电梯故障检修或例行保养过程中,可随时与电梯轿厢、电梯轿顶、电梯轿底、电梯机房的人员相互对讲,方便了解检修进展,助于安慰电梯被困人员。
5) 可随时对所有电梯轿厢进行全区、分区播放背景音乐或MP3声音文件。
6) 可根据值班情况,选择监听监视或循环监听电梯轿厢内的情况,避免异常情况的发生(如非正常时间搬运货物,可疑人员的破坏等)。
7) 可记录所有视频通话记录,方便日后查询、调用。
五、系统图和配置清单:

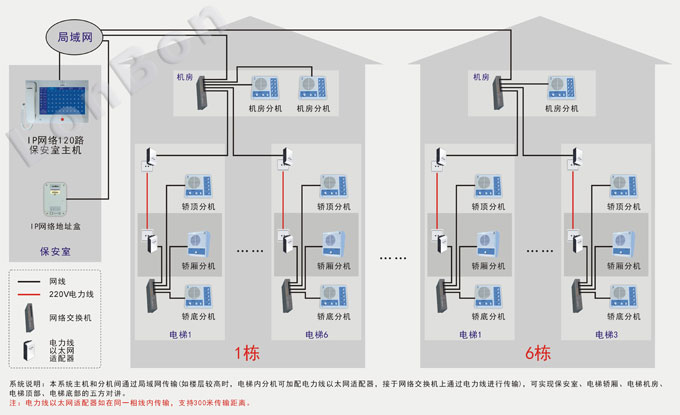

电梯可视对讲系统(IP网络)接线图






产品名称 产品型号 单位 数量
IP网络一百二十路保安室主机 NLS-120  台 1
IP网络普通轿厢分机(含摄像头) NLS-A3-S  台 34
IP网络五路分机 NLS-D5  台 68
IP网络十路分机 NLS-D10  台 12
IP网络地址盒 NLS-SE  台 1
32GB录音录像模块 /  块 1
电力线以太网适配器 TL-PA201   个 68

六、系统布线要求:
1、本系统是基于局域网LAN(可跨网段跨路由)传输方式,管理主机、分机间连接可直接利用现有的网络进行传输。用RJ45标准网线,插入路由器LAN端(或交换机)任一端口即可工作。
2、电梯轿厢、轿顶、轿底的分机与电梯机房分机之间可通过加配的电力线以太网适配器利用其电梯井内的电力线进行传输(电力线以太网适配器安装,须在同一项线内传输,传输距离支持300米,不受障碍物影响)。
3、本系统除所配变压器的输入电压为AC220V外,其余线路的工作电压均在DC18V以下的安全电压。
七、系统应用主要产品介绍:
1、系统构成

  IP网络电梯对讲系统产品有必配的IP网络对讲主机、IP网络轿厢分机、IP网络机房分机、IP网络地址盒;还有其它选配系列配件:无绳电话接口转换器、IP网络广播消防矩阵、电力线以太网适配器、电源箱等。
2、产品功能:
2.1、IP网络一百二十路保安室主机(型号:NLS-120):

·一般放置在小区保安室的桌面或操作台上,可管理120个轿厢分机、机房分机。有多级管理设置功能,可作一级管理主机使用。
·全数字IP网络保安室主机,采用10.2寸数字真彩屏,智能全触摸式操作,低照度CMOS彩色摄像头,linux操作系统,界面高档美观。
·可在局域网LAN和广域网WAN传输(可跨网段跨路由),系统内最大可配置600台IP网络管理主机和七万多台IP网络分机。
·有免提和手柄两种通话方式,融入了来邦自主知识产权的数字音视频技术,可彻底消除回音,双向可视对讲,广播采用MP3、通话采用32K音频采样,广播级音质,声音逼真、清晰、宏亮。
·可与分机或其它管理主机之间双向可视对讲。
·有托管功能。可将本主机的的分机托管给其它一级IP网络主机管理。
·有红、绿双色路选按键以区分每路轿厢分机或机房分机的报警及对讲状态。
·有呼叫上传功能。当轿厢分机或机房分机呼叫超时,若无人应答时,可将呼叫信息上传到高级别管理主机上。
·有通话转接功能。可以将与网络分机的通话转接到系统内的任意一台主机上。
·有广播功能。可对所有轿厢分机和机房分机进行全区、分区广播喊话或播放MP3声音文件;有定时广播功能、消防强切功能。有音频输入接口。

·有监听、自动循环监听功能。
·有报警联动功能。
·有485通讯接口、报警输出口。
·有录音录像功能(另购32GB录音录像模块),可记录报警日志、呼叫开始时间、 呼叫等待时间、通话开始时间、通话时间,并能对已录下的录音录像文件进行查询播放,也可将录音录像文件导出至电脑进行播放。
·专业定位于小区保安室、电梯轿厢、电梯机房、电梯顶部、电梯底部的五方对讲。
·可配接LCD液晶显示屏、LED点阵走廊显示屏。
·安装简捷,用RJ45标准网线,插入网络交换机任一端口即可工作。
·接口方式:RJ45网络接口。
·供电方式:外接直流电源。
·网络控制方式:Web service、TCP指令、UDP指令。
·随机附送开关电源(14V/2A)1个,网线3条。
·主机尺寸:320x220x102mm(LxWxH)。
2.2、IP网络普通轿厢分机(含摄像头,型号:NLS-A3-S):
·内置低照度CMOS彩色摄像头。
·壁挂式安装在电梯轿厢内,linux操作系统,可在局域网LAN和广域网WAN传输(可跨网段跨路由);可通过web界面设定轿厢分机编码。
·融入了来邦自主知识产权的数字音视频技术,可彻底消除回音,广播采用MP3、通话采用32K音频采样,广播级音质,声音逼真、清晰、宏亮。

·可向管理主机报警及双向可视对讲。
·可和机房分机之间实现双方对讲。
·可和保安室(或监控管理中心)、电梯机房、电梯顶部、电梯底部五方对讲。
·可外接电梯内自带的喇叭及咪头。
·可外接报警按钮(可代替分机上的呼叫/报警键,向主机发出报警)。

·有开关量输出,可外接报警联动设备。
·可作监听头用。
·有录音输出端口,可配合语音卡、硬盘录像机等同步录像、录音。

·有网络广播功能。可通过网络接收主机的MP3文件广播或喊话。
·有消防广播强切功能。当有消防报警时,自动将声音强切到最大音量。

·可存储多个音频文件(mp3、wav),可以接受第三方软件的控制指令,播放指定的音频文件。
·安装简捷,用RJ45标准网线,插入路由器LAN端(或交换机)任一端口即可工作。
·可外接POE电源分离器使用(须另购),由POE交换机通过网线供电。
·接口方式:RJ45网络接口。
·供电方式:外接直流电源供电;集中直流供电。
·工作电压:DC12V~18V。
·工作电流:最大300mA。
·随机附送开关电源,DC12V/0.5A 1个。
·尺寸:120x140x45mm(LxWxH)。
2.3、IP网络五路分机(五路机房分机,型号:NLS-D5):
·壁挂式安装,可将机房分机分别安装在电梯机房、电梯顶部、电梯底部,实现与保安室、电梯轿厢之间的五方对讲;linux操作系统,可在局域网LAN和广域网WAN传输(可跨网段跨路由);可通过web界面设定机房分机编码。
·当将机房分机只安装在电梯机房,可向保安室报警,并可实现保安室、电梯轿厢、电梯机房三方对讲。
·当将机房分机只安装在电梯机房、电梯顶部,可向保安室报警,并可实现保安室、电梯轿厢、电梯机房、电梯顶部四方对讲。
·当将机房分机安装在电梯机房、电梯顶部、电梯底部,可向保安室报警,并可实现保安室、电梯轿厢、电梯机房、电梯顶部、电梯底部五方对讲。
·融入了来邦自主知识产权的数字音视频技术,可彻底消除回音,广播采用MP3、通话采用32K音频采样,广播级音质,声音逼真、清晰、宏亮。

·可预设系统内5台轿厢分机号码,能选任意一台轿厢分机呼叫并相互对讲。
·可向管理主机求助及双向对讲。
·可外接报警按钮(可代替分机上的求助键,向主机发出报警)。
·可外接咪头、有源音箱。

·有网络广播功能。可通过网络接收主机的MP3文件广播或喊话。
·有消防广播强切功能。当有消防报警时,自动将声音强切到最大音量。

·安装简捷,用RJ45标准网线,插入路由器LAN端(或交换机)任一端口即可工作。
·可外接POE电源分离器使用(须另购),由POE交换机通过网线供电。
·接口方式:RJ45网络接口。
·供电方式:外接直流电源供电。
·工作电压:DC12V。
·工作电流:500mA。
·随机附送开关电源,DC12V/0.5A 1个。
·尺寸:146x132x36mm(LxWxH)。
2.4、IP网络十路分机(十路机房分机,型号:NLS-D10):
·壁挂式安装,可将机房分机分别安装在电梯机房、电梯顶部、电梯底部,实现与保安室、电梯轿厢之间的五方对讲;linux操作系统,可在局域网LAN和广域网WAN传输(可跨网段跨路由);可通过web界面设定机房分机编码。
·当将机房分机只安装在电梯机房,可向保安室报警,并可实现保安室、电梯轿厢、电梯机房三方对讲。
·当将机房分机只安装在电梯机房、电梯顶部,可向保安室报警,并可实现保安室、电梯轿厢、电梯机房、电梯顶部四方对讲。
·当将机房分机安装在电梯机房、电梯顶部、电梯底部,可向保安室报警,并可实现保安室、电梯轿厢、电梯机房、电梯顶部、电梯底部五方对讲。
·融入了来邦自主知识产权的数字音视频技术,可彻底消除回音,广播采用MP3、通话采用32K音频采样,广播级音质,声音逼真、清晰、宏亮。

·可预设系统内10台轿厢分机号码,能选任意一台轿厢分机呼叫并相互对讲。
·可向管理主机求助及双向对讲。
·可外接报警按钮(可代替分机上的求助键,向主机发出报警)。
·可外接咪头、有源音箱。

·有网络广播功能。可通过网络接收主机的MP3文件广播或喊话。
·有消防广播强切功能。当有消防报警时,自动将声音强切到最大音量。

·安装简捷,用RJ45标准网线,插入路由器LAN端(或交换机)任一端口即可工作。
·可外接POE电源分离器使用(须另购),由POE交换机通过网线供电。
·接口方式:RJ45网络接口。
·供电方式:外接直流电源供电。
·工作电压:DC12V。
·工作电流:500mA。
·随机附送开关电源,DC12V/0.5A 1个。
·尺寸:146x132x36mm(LxWxH)。
2.5、IP网络地址盒(型号:NLS-SE):
·系统必配。一套系统只需配一台此IP网络地址盒,需要安置在系统内所有主机和分机都能访问到的位置:
  1、当主机和分机全部在局域网(LAN)内同一网段时,地址盒的IP定为该网段的任意有效IP;
  2、当主机或分机在局域网(LAN)内跨网段时,地址盒的IP必须定为最上层网段(所有主机和分机都能访问到)的IP;
  3、当主机或分机在广域网(WAN)时,地址盒的IP必须定为广域网(WAN)内的静态IP。
·用于主机和分机的IP地址注册查询、sip服务、音视频代理等。
·预装操作系统、数据库及来邦代理软件等。
·接口方式:RJ45网络接口。
·供电方式:外接直流电源。
·工作电压:DC12V。
·工作电流:80~150mA。
·随机附送开关电源(12V/0.5A)1个,网线1条。
·尺寸:195x125x43mm(LxWxH)。
八、系统的优势特点:
本系统主要具备先进性、高稳定性、高安全性、高可扩展性、低成本等特点。
压缩算法的先进性:我公司研发的G.711/G.711的视频压缩技术,具备高压缩比、清晰、码流可控、适合网络传输等特点;
前端设备的先进性:前端采用网络IP分机,是真正的专用安防产品,目前已广泛应用于金融、海关等行业,具有高可靠性和高稳定性;
整体架构的先进性:前端网络传输、后端集中管理的整体结构,是一种先进的网络语音通话方案,一旦成功实现,具有很好的可推广性;联网集中管理,便于管理,提高效率,是真正的网络语音对讲系统;
稳定性:嵌入式架构带来的超稳定性:前端平台采用嵌入式架构,所有代码均固化在芯片上,再也不会出现“系统崩溃”“病毒入侵”等问题;中心解码设备也采用嵌入式结构,脱离PC模式,使系统更加稳固;
可扩展性:本系统基于IP方式构建,中心建立完成后不会再因为系统前端设备的增加而扩建,而前端设备可以根据需要随意添加,后台管理同样能承受。因此本系统具备了非常强的可扩展性。
