公寓对讲系统（半数字）--〉典型案例/解决方案

一、学校概况：
    内蒙古大学位于内蒙古自治区首府呼和浩特市，创建于1957年，是新中国成立后在少数民族地区创立最早的一所综合性大学。为了加强对住校学生的管理，确保大学生有安全、舒适、良好的休息环境，校方对现有的9栋男、女公寓楼进行了项目改造，同期以招投标的方式选用了来邦公寓对讲系统（半数字）。
    项目设计中，每栋公寓楼的传达室放置1台IP网络六百路可视对讲主机NLS-600，每间宿舍内安装1台总线制分机XBW-A，以及系统中用于IP地址注册查询设备的IP网络地址盒等。
二、设计原则：
系统的设计应体现经济实用性、可靠易用性、先进开放性的原则。
1、经济实用性：以适用为原则，实现资源共享，避免重复投资；
2、可靠易用性：系统的操作界面应简洁、直观；采用成熟的或经过工程检验的先进技术，确保系统自身安全和信息传递的安全。

3、先进开放性：采用开放的技术标准，避免系统互联或扩展出现障碍；采用标准化的设计和标准化的产品，工程设计应考虑到未来发展和扩容。
三、校方需求：
1、为强化住宿生的管理和日常生活的服务、引导，要求在每栋公寓楼内装有呼叫对讲系统，便于公寓楼内的管理人员更好地管理住宿学生。
2、系统需通过局域网（可跨网段跨路由）和总线结合的方式进行传输。
3、具有报警、对讲、广播、喧哗报警、循环监听等功能。
4、全触摸屏操作，可液晶屏显示报警的宿舍号，并伴有语音播报。
5、采用先进的数字音视频技术，高清晰可视对讲，广播级音质，声音逼真、清晰、宏亮。
四、系统核心产品功能设计：
1、宿舍：
1) 每间宿舍内壁挂式安装一台对讲分机，当学生遇有情况需要找管理人员时，可按下此分机的报警按钮向传达室的管理人员发出报警，待管理人员接听后，可以与之相互对讲。
2) 为保持住宿安静环境，防止学生追逐打闹、大声喧哗情况，宿舍内的分机应有大声喧哗自动报警功能。即：当有大声持续喧哗时，分机可自动向传达室发出喧哗报警信号，并语音播报“XX号分机喧哗报警”，方便管理人员及时了解并给予阻止处理。
3) 可接收传达室的广播消息或喊话。
2、传达室：
1) 在每栋楼的传达室内安装一台触摸屏式的主机，用以管理本栋楼所有宿舍学生的报警、对讲等。
2) 免提或手柄通话，采用先进的回音消除技术和数字音视频技术，高清晰可视对讲，广播级音质，声音逼真、清晰、宏亮。
3) 可实时接收宿舍内的大声喧哗自动报警，方便管理人员及时了解、处理，确保住宿安静环境。
4) 可根据需要，对所有宿舍进行全区、分区广播喊话或播放MP3声音文件；可定时广播，方便按时作息。
5) 可选择监听或循环监听宿舍的情况，避免有些宿舍学生不按正常时间进行作息等情况。
6) 传达室之间可双向可视对讲。

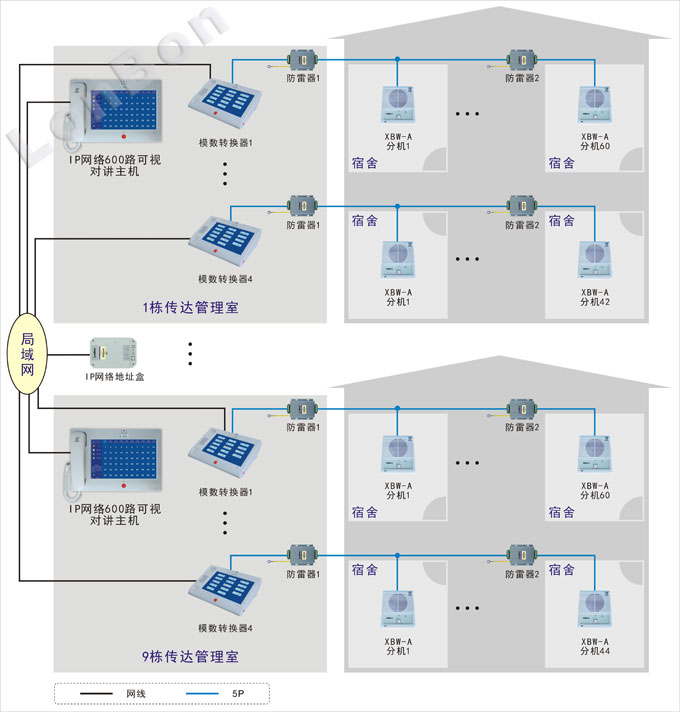

五、系统图和配置清单：

六、系统布线要求：
1、本系统是基于局域网和总线结合传输方式，管理主机之间、管理主机与模数转换器之间可利用校园的现有局域网连接，分机与模数转换器之间采用五芯铜芯聚氯乙烯绝缘电线，无需屏蔽，型号为RVV，规格为5X1.0平方毫米(注：客户购买线材时可以考虑按此规格购买六芯线进行安装)。
2、本系统需单独布线。如与弱电线路平行布线时，线间距离不小于15mm。如与强电线路平行布线时，线间距离不小于200mm。
3、本系统除所配变压器的输入电压为AC220V外，其余线路的工作电压均在DC14V以下的安全电压。
七、系统应用主要产品介绍：
1、系统构成
　 公寓对讲系统（半数字）产品有必配的IP网络对讲主机、模数转换器、总线制分机、IP网络地址盒；还有其它选配系列配件：无绳电话接口转换器、IP网络广播消防矩阵、防雷器等。
2、产品功能：
2.1、IP网络六百路可视对讲主机（型号：NLS-600）：
·一般放置在宿舍传达管理室的桌面或操作台上。
·全数字IP网络主机，基于局域网LAN（可跨网段跨路由）和总线结合方式传输，须配接下面的10台模数转换器(HBN-AD)，实现管理600台总线制分机。
·采用10.2寸数字真彩屏，智能全触摸式操作，低照度CMOS彩色摄像头，linux操作系统，界面高档美观。

·有免提和手柄两种通话方式，融入了来邦自主知识产权的数字音视频技术，可彻底消除回音，双向可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
·有红、绿双色路选按键以区分每路分机报警、对讲状态，并有语音报号。

·可同时显示多路分机的报警，并保持报警状态。

·与分机间可进行双向对讲。

·无中断报警：不管是待机、通话、广播、还是循环监听状态下，主机均能接收分机报警。
·有广播功能。可对所有分机进行全区、分区广播喊话或播放MP3声音文件；有定时广播功能、消防强切功能。有音频输入接口。
·有喧哗报警功能。当分机端有喧哗时，可向主机报警。
·可单独设置白天、夜晚分机的报警音量以及免提、按键音量。
·有监听、自动循环监听功能。
·可配接手表发射机（NBW-WT）及手表接收机（NBW-WR），以便管理人员暂时离开控制室时能实时接收报警分机号。
·可配接解码板（HBW-CL），实现与监控系统联动。
·有485通讯接口、报警输出口。
·可配接LCD液晶显示屏、LED点阵走廊显示屏。
·有录音录像功能（另购32GB录音录像模块），可记录报警日志、呼叫开始时间、 呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音录像文件进行查询播放，也可将录音录像文件导出至电脑进行播放。
·安装简捷，主机与模数转换器间通过网络连接；模数转换器与分机间采用五芯总线连接。
·主机接口方式：RJ45网络接口.
·供电方式：外接直流电源。
·网络控制方式：Web service、TCP指令、UDP指令。
·主机随机附送开关电源（14V/2A）1个，网线3条。
·主机尺寸：320x220x102mm(LxWxH)。
2.2、模数转换器（型号：HBN-AD）：
·系统主机必配。主要功能是将总线制模拟信号和网络数字信号相互转换的设备。
·与主机间通过局域网LAN（可跨网段跨路由）传输；与分机间采用五芯总线连接。
·每台模数转换器，最多可接60个总线制分机。
·接口方式：RJ45网络接口；总线接口。
·网络控制方式：Web service、TCP指令、UDP指令。
·随机附送开关电源1个，18V/5.6A。
·尺寸：320x220x80mm(LxWxH)。
2.3、总线制分机（型号：XBW-A）：
·一般壁挂式安装在宿舍内的墙壁上或放置于桌面上，采用在线编码方式，可任意设定分机号码。
·广播级通话音质，放音逼真、清晰、宏亮。
·须配合主机方可使用，与主机间是免提式对讲。
·可向主机报警及对讲。
·有大声喧哗报警功能。即：设置分机处于持续喧哗并超过一定分贝时，可自动向主机发出报警。
·可外接报警按钮和解除按钮（报警按钮：可代替本分机上的CALL/CANCEL键，向主机发出报警；解除按钮：可解除本分机的报警）。
·紧急情况下可作紧急按钮直接对主机报警。
·与主机间只需一条五芯总线连接。
·附送专用接线柱，方便与总线无断线连接。
·尺寸：130x110x40mm(LxWxH)。
2.4、IP网络地址盒（型号：NLS-SE）：
·系统必配。一套系统只需配一台此IP网络地址盒，需要安置在系统内所有主机和分机都能访问到的位置：
  1、当主机和分机全部在局域网（LAN）内同一网段时，地址盒的IP定为该网段的任意有效IP；
  2、当主机或分机在局域网（LAN）内跨网段时，地址盒的IP必须定为最上层网段（所有主机和分机都能访问到）的IP；
  3、当主机或分机在广域网（WAN）时，地址盒的IP必须定为广域网（WAN）内的静态IP。
·用于主机和分机的IP地址注册查询、sip服务、音视频代理等。
·预装操作系统、数据库及来邦代理软件等。
·接口方式：RJ45网络接口。
·供电方式：外接直流电源。
·工作电压：DC12V。
·工作电流：80～150mA。
·随机附送开关电源（12V/0.5A）1个，网线1条。
·尺寸：195x125x43mm(LxWxH)。
八、系统的优势特点：
·基于局域网LAN（可跨网段跨路由）和总线结合方式传输。
·采用10.2寸数字真彩屏，智能全触摸式操作，低照度CMOS彩色摄像头，linux操作系统，界面高档美观。

·有免提和手柄两种通话方式，融入了来邦自主知识产权的数字音视频技术，可彻底消除回音，双向可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
·有红、绿双色路选按键以区分每路分机报警、对讲状态，并有语音报号。

·无中断报警：不管是待机、通话、广播、还是循环监听状态下，主机均能接收分机报警。
·有广播功能。可对所有分机进行全区、分区广播喊话或播放MP3声音文件；有定时广播功能、消防强切功能。有音频输入接口。
·有喧哗报警功能。当分机端有喧哗时，可向主机报警。
·可单独设置白天、夜晚分机的报警音量以及免提、按键音量。
·有监听、自动循环监听功能。
·可随身配带手表发射机，方便管理人员暂时离开传达室时能实时接收报警分机号。
·有录音录像功能（另购32GB录音录像模块），可记录报警日志、呼叫开始时间、 呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音录像文件进行查询播放，也可将录音录像文件导出至电脑进行播放。
