监仓对讲系统（半数字）--〉典型案例/解决方案

一、项目概况

    福建省监狱管理局监控指挥中心监控系统及榕城、莆田、厦门、福清、仓山、漳州、宁德七所监狱“数字化监狱”工程项目于2010 年 5 月 21 日正式开标，该项目共有2228个点，选用了来邦监仓对讲系统（半数字）。
　　本项目共有二千多个分点，由7个独立管理的总控中心，34个二级管理中心，181个一级管理中心和2228个监仓前端组成。总控中心选用7台10000路高级别IP网络拨号主机，二级管理中心选用的是600路的高级别IP网络主机，一级管理中心选用的是30路模数主机，每个前端监仓均配置了总线制金属防暴分机。每个前端监仓分机可以在紧急情况下报警呼叫管理中心；管理中心可以根据值班情况对主机设置托管；所有管理主机均可通过局域网安装；管理中心可以对任何的前端分机进行监听（配上监控系统) 查看。
另注：对讲系统所有主机与分机必须采用同一品牌。

二、设计原则

系统的设计应体现集成设计、经济实用性、可靠易用性、先进开放性的原则。
1、集成设计：应考虑整个监控系统各子系统间的协调，监控系统与网络系统的融合，监控系统与综合信息管理系统的统一集成。
2、经济实用性：以适用为原则，实现资源共享，避免重复投资；
3、可靠易用性：系统的操作界面应简洁、直观；采用成熟的或经过工程检验的先进技术，确保系统自身安全和信息传递的安全。
4、先进开放性：采用开放的技术标准，避免系统互联或扩展出现障碍；采用标准化的设计和标准化的产品，工程设计应考虑到未来发展和扩容。

三、监狱需求

对讲高级主机
1) 可在局域网LAN和广域网WAN传输（可跨网段跨路由），系统内最大可配置99台IP网络管理主机。
2) 全数字IP网络拨号式主机，智能全触摸式操作，有0-9号数字拨号键盘，可输入分机号码直接拨打。
3) 采用数字真彩屏，低照度CMOS彩色摄像头，linux操作系统。
4) 内置高灵敏度麦克风、高保真立体声喇叭，并具有16K以上的声音采样率可在网络内设定主机编码。
5) 与其他管理主机之间可双向视频对讲。
6) 可液晶显示多路分机的报警，并保持报警状态。
7) 管理主机之间有托管功能，可托管其它主机上的分机。
8) 可对单个分机进行监听，分机处无任何察觉。
9) 呼叫转移、喧哗报警功能。
10) 定时广播、定时开机、开门提示、开锁功能。
600路半数字对讲主机
1) 通过网络可管理10台60路模数一级主机及600个总线制分机。
2) 全数字IP网络高级别主机，采用数字真彩屏，智能全触摸式操作，低照度CMOS彩色摄像头，linux操作系统。
3) 其他管理主机之间可双向视频及对讲。
4) 管理主机之间有托管功能，可托管其它主机上的分机。
5) 红、绿双色路选按钮以区分每路分机报警、对讲状态。
6) 单路监听及自动循环监听功能。
7) 1路485通讯接口、报警输出口。
8) 有呼叫转移、喧哗报警功能。
9) 内置高灵敏度麦克风、高保真立体声喇叭，广播采用MP3、通话采用32K音频采样，定时广播、定时开机、开门提示、开锁功能。
10) 可在网络内设定主机编码。
30路半数字对讲主机
1) 基于局域网LAN（可跨网段跨路由）传输技术，系统内最大可配置99台网络管理主机。
2) 主机可带30个总线制分机。
3) 主机之间可相互呼叫及对讲。
4) 管理主机之间有代管功能，可代管其它主机上的分机。
5) 指示灯有双色显示以区分报警、对讲状态。
6) 可同时显示多路分机报警，并保持报警状态。
7) 可对单个分机进行监听或循环监听每路分机，分机处无任何察觉。
8) 有广播功能、呼叫转移功能、手机探测功能、开锁功能、无中断报警功能、喧哗报警功能、开机报警功能。
9)  单独设置白天、夜晚分机的报警、通话质量。
10) 有报警输出口，可接报警喇叭、闪灯。
11) 可配接无线手表发射机/接收机、解码板、走廊显示屏。
金属防暴分机
1) 嵌入式安装，采用铝合金面板，含ABS防火安装底盒、支撑杆及固定螺丝，具有防拆、防人为暴力破坏功能。
2) 有大声喧哗报警功能。即：设置分机处于持续喧哗并超过一定分贝时，可自动向主机发出报警。
3) 采用在线编码方式，可任意设定分机号，与主机可双向对讲。
4) 广播级通话音质，放音逼真、清晰、宏亮。
5) 须配合主机方可使用，与主机间是免提式对讲。
6) 可向控制室主机报警及对讲。
7) 可外接报警按钮和解除按钮（报警按钮：可代替本分机上的报警按钮，向主机发生报警；解除按钮：可解除本分机的报警、门灯闪亮、走廊显示屏、主机指示灯、音乐声)。
8) 开关量输出，可外接报警联动设备。
9) 可作监听头用。
10) 可外接三色门灯。
11) 有录音输出端口，可配合语音卡、编码器等同步录像、录音。
项目连接示意图

四、IP网路半数字监仓对讲系统的构成及功能特点

1、系统构成
　　IP网络半数字监仓系列产品有必配的主机（含：模数主机、模数嵌入式主机、高级别IP网络主机、高级别IP网络拨号主机、IP网络寻呼主机) 、分机（含：总线制金属防暴分机、总线制普通分机) ；还有可选配其他系列配件：三色门灯、防水报警解除按钮、光端机主接线盒、光端机分接线盒、IP网络地址盒、模数转换器、液晶走廊显示屏、防雷器、中继盒、解码板、铁门磁、短信转发器、无线手表发射机、无线手表接收机、网络交换机等。
2、功能特点
模数主机
1) 一般放置在监狱分控管理室的桌面或操作台上。
2) 采用10.2寸数字真彩屏，低照度CMOS彩色摄像头，智能全触摸式操作，linux操作系统，界面高档美观。
2) 有免提和手柄两种通话方式，融入了来邦自主知识产权的延时数字音视频技术，回音消除，高清晰可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
3) 管理主机之间可双向可视对讲。
4) 有托管功能。可将本主机的分机托管给系统内其它模数一级主机管理。
5) 有红、绿双色路选按键以区分每路分机报警、对讲状态。
6) 有监听、自动循环监听功能。监听时，分机处无任何察觉。
7) 有呼叫转移功能，当分机呼叫超时，若无人应答时，可将呼叫信息转移到上级管理主机上。
8) 有广播功能。可对分机播放MP3声音文件，可定时广播、宣教或喊话。另有音乐输入接口。
9) 有开门提示、开锁功能。可分别对2扇门开门提示、2把锁开启。
10) 有喧哗报警开启功能。当分机端有喧哗时，可向主机报警。
11) 可配接无线手表发射机及无线手表接收机。
12) 可配接解码板，实现视频联动。
13) 有485通讯接口、报警输出口。
14) 可配接LCD液晶显示屏、LED点阵走廊显示屏。
15) 有录音查询功能，含16GB的SD卡，可记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音文件进行查询播放，也可将录音文件导出至电脑进行播放。
高级别IP网络拨号主机
1) 全数字IP网络拨号主机，智能全触摸式操作，有0-9号数字拨号键盘，可输入主机、分机编号进行对讲、监听。
2) 采用10.2寸数字真彩屏，低照度CMOS彩色摄像头，linux操作系统，界面高档美观。
3) 可在局域网LAN和广域网WAN传输（可跨网段跨路由），1台拨号式主机最多可管理179台一级主机；可任意呼叫系统内的主机或分机。
4) 有免提和手柄两种通话方式，融入了来邦自主知识产权的延时数字音视频技术，回音消除，高清晰可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
5) 无模数一级主机管理时，通过网络配接模数转换器，实现一台主机直接管理最多5400个总线制分机。
6) 管理主机之间可双向可视对讲。
7) 可液晶显示多路分机的报警，并保持报警状态。
8) 有监听功能。监听时，分机处无任何察觉。
9) 有广播功能。可对一级主机及分机播放MP3声音文件，可宣教或喊话。另有音乐输入接口。
10) 可配接无线手表发射机及无线手表接收机。
11) 可配接解码板，实现视频联动。
12) 有485通讯接口、报警输出口。
13) 可配接LCD液晶显示屏、LED点阵走廊显示屏。
14) 有录音查询功能，含16GB的SD卡，可记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音文件进行查询播放，也可将录音文件导出至电脑进行播放。
15) 安装简捷，用RJ45标准网线，插入路由器LAN端(或交换机)任一端口。
16) 本系列主机可设置为寻呼主机：只接受主机呼叫，可对系统内的分机或主机进行呼叫、可视对讲。
总线制金属防暴分机
1) 嵌入式安装，体积小巧，外形别致精美，一般安装在监仓内的墙壁上。
2) 采用铝合金面板，含ABS防火安装底盒、支撑杆及内六角固定螺丝，具有防拆、防人为暴力破坏功能。
3) 采用在线编码方式，可任意设定分机号。与主机间免提式双向对讲。
4) 广播级通话音质，放音逼真、清晰、宏亮。
5) 可向控制室主机报警及对讲。
6) 有大声喧哗报警功能。
7) 可外接报警按钮和解除按钮。
8) 可外接2把电控锁，实现开锁功能。
9) 可外接2对门磁，实现开门提示功能。
10) 有开关量输出，可外接报警联动设备。
11) 可作监听头用。
12) 可外接门灯。
13) 有录音输出端口，可配合语音卡、硬盘录像机等同步录像、录音。
14) 专业定位于监狱监仓。
15) 与模数一级主机或模数转换器间一条五芯总线连接。
16) 附送专用接线柱，方便与总线无断线连接。
17) 根据需要可选配具防水功能的金属防暴防水分机。
三色门灯
1) 壁挂式安装，依据国标86盒设计尺寸，一般壁挂在监仓的门口外，以方便走廊中的狱警观察。
2) 三色发光。犯人向控制室报警时，该监仓外的门灯闪亮红灯，30秒后如无狱警应答或无解除报警时，三色门灯呈红、绿、蓝三色交替闪亮，以提示需要加急处理。
3) 走廊中的狱警解除报警或控制室和犯人对讲时，该监仓外的门灯熄灭。
4) 一般一个监仓只需安装一个。
5) 须配合分机方可使用，与分机间是三芯线连接。
液晶走廊显示屏
1) 悬挂式安装，一般安装在管理中心或走廊中，以便于狱警观察。
2) 建议选用32英寸大屏幕液晶电视，外形美观、高档。
3) 须配合液晶屏控制盒使用。
4) 大屏幕液晶蓝屏显示，可显示各监区报警位置及相对应的呼叫监仓分机号（如图：16监区的20号监仓分机呼叫) 。
5) 无监区报警时，可显示年、月、日、时间及监区位置图。
6) 一台主机可同时连接多达32台本走廊显示屏。
7) 本液晶走廊显示屏也可选用等离子电视代替使用，其显示内容方式同液晶走廊显示屏。
8) 随液晶屏控制盒附送电源1个，型号：NBW-H-05 DC12V500mA。
注：此液晶屏电视或等离子电视用户可根据自身情况，自行任意选配品牌、型号及规格。
解码板
1) 若让监仓对讲和监控、报警联动时,需用解码板来实现。
2) 配合三十路主机……使用，解码板上的DA/B、GND/A分别接到HBW-30主机的接线端子B、A。
3) 解码板有两种输出方式：a)常闭； b)常开。
4) 每二十路共一块解码板，1-20路之间相互独立。每路为一个继电器开关量输出，用来触发联动设备。如摄像机、报警主机等。
5) 与主机间是一条四芯线连接。
铁门磁
1) 与分机连接，安装于监仓门上，可实现开门提示功能。
2) 外观灰白色，抗振性强，外壳锌合金（表面电镀处理) 。
3) 技术参数：
·工作距离：60mm。
·固定形式：螺丝贴装。
·开关形式：常闭型（断路报警) 。
·触点功率：10W
·开关电流：0.5A
·开关电压：DC100V
无线手表接收机
1) 配合无线手表发射机使用，当分机报警时，发射机自动将报警分机号发送
给配带无线手表接收机的管理人员。
2) 一般由走动的管理人员随身携带。当分机报警时，有音乐声提示并显示
报警分机的号码，最多存储10条信息。
3) 可同时显示最近三条呼叫信息，可使用翻查键查看历史报警。
4) 技术参数：
·可充电聚合物锂离子电池供电，耗电量小，待机时间可达30天。
·接收灵敏度：-112dB。

五、系统布线要求

1、本系统是基于局域网和总线结合的传输方式，管理主机之间连接可直接利用监狱的原有网络，分机与主机间的布线采用五芯铜芯聚氯乙烯绝缘电线，无需屏蔽，型号为RVV，规格为5X1.0平方毫米（注：客户购买线材时可以考虑按此规格购买六芯线进行安装) 。
2、本系统分机与主机的连接须单独布线。 如与弱电线路平行布线时，线间距离不小于15mm。 如与强电线路平行布线时，线间距离不小于200mm。
3、本系统除所配变压器的输入电压为AC220V外，其余线路的工作电压均在DC18V以下的安全电压。

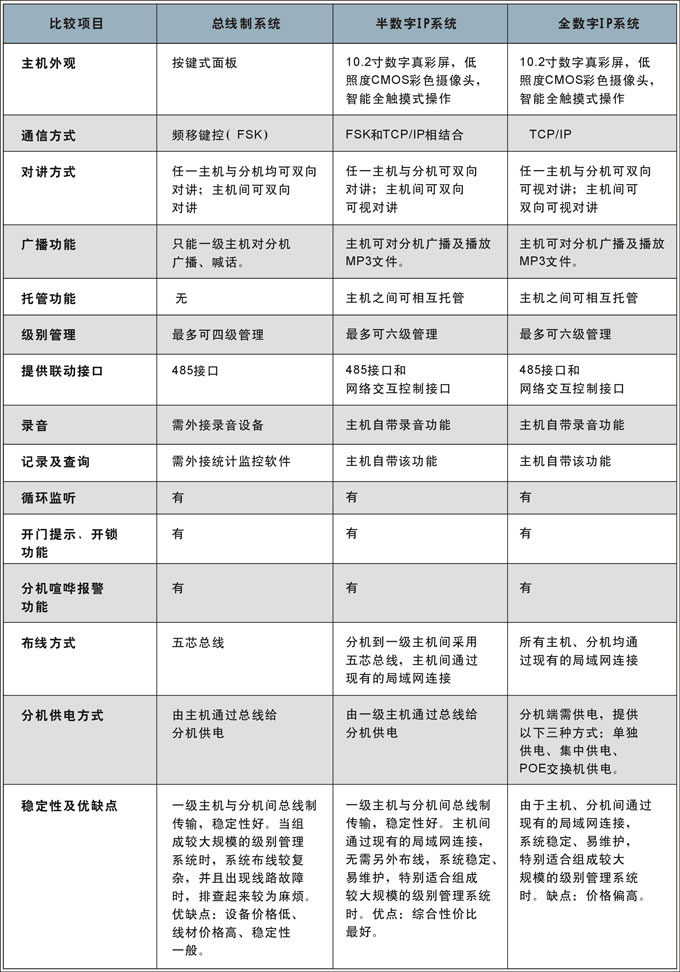

六、来邦IP网络半数字、IP网络全数字、总线制三款监仓对讲特点比较

　　继总线制监仓对讲产品面世后，来邦相继推出IP网络半数字监仓对讲和IP网络全数字监仓对讲，其三款产品的的异同及各自的特点作如下比较：
