JCG无线路由器WDS设置(图文教程)

一．主路由器设置：

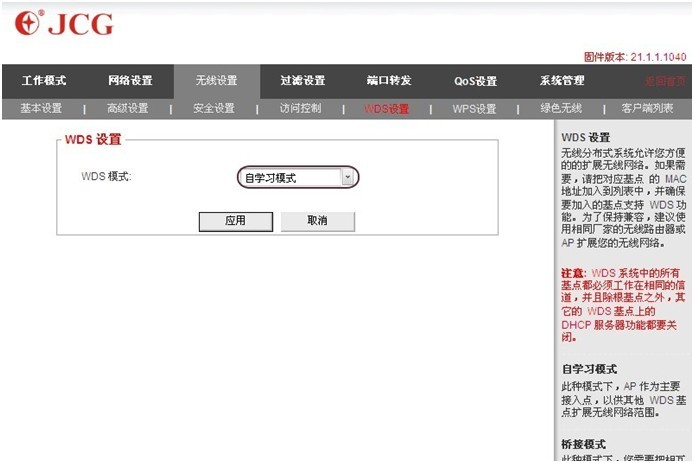

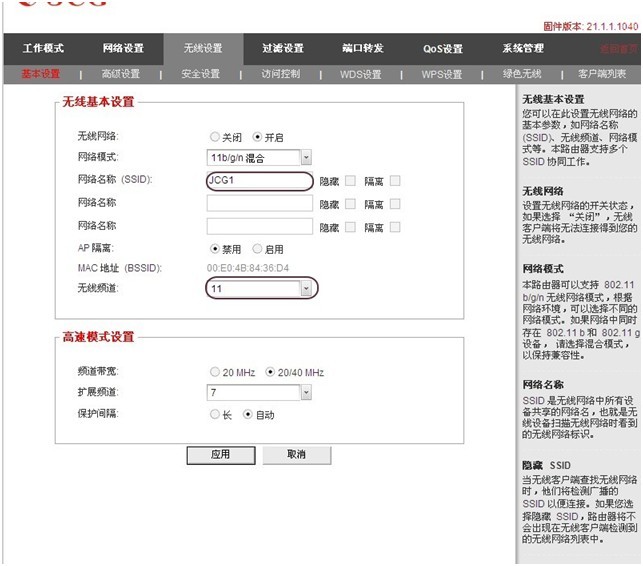

     进入主路由器管理页面——高级设置——无线设置（记下频道，SSID）——安全设置（记下安全模式，加密算法，密码）——WDS设置——WDS模式（自学习模式）

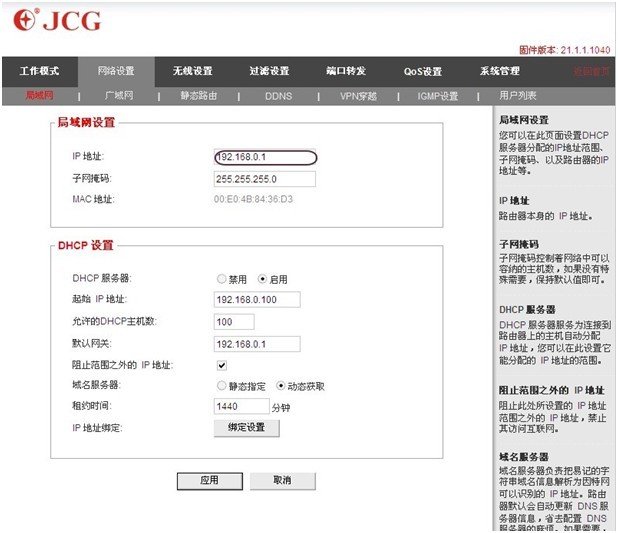

网络设置——局域网——记下管理IP地址——DHCP类型（开启）


二．作为中继路由器设置：
1、  选择中继模式：

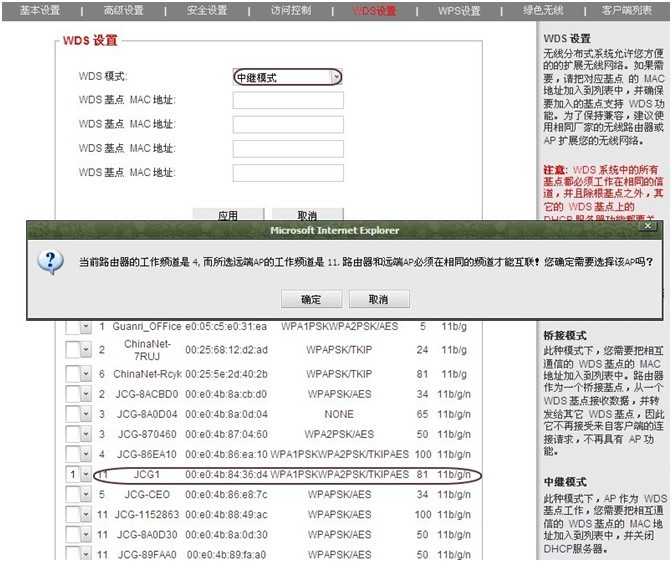

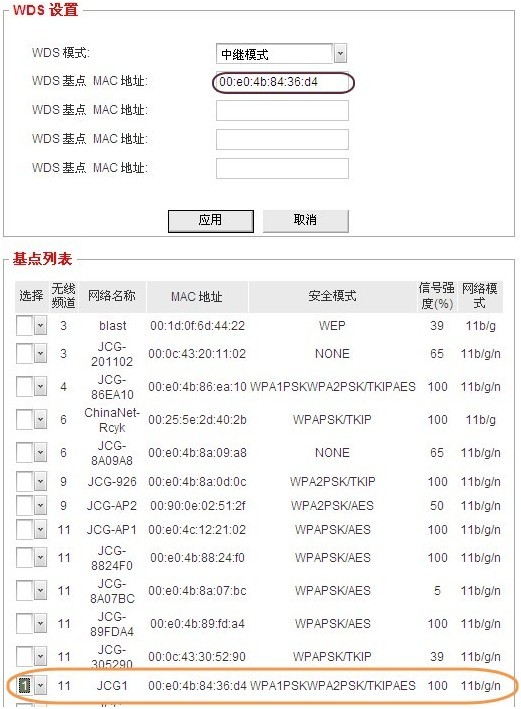

进入路由器的管理界面——高级设置——无线设置——WDS设置——WDS模式（中继模式）   点扫描，搜索到前面主路由器的SSID，选择1，如果提示更改频道，点确定。查看对应主路由器的MAC是否已经填入到WDS基点MAC地址里面，点应用保存设置。

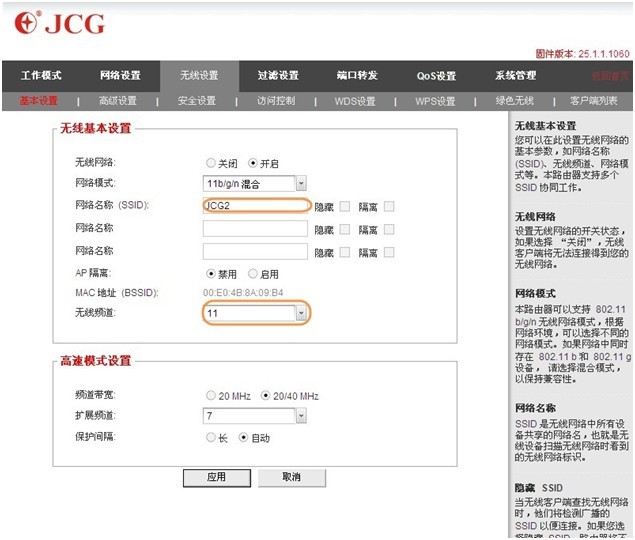

2.基本设置——频道（选择和主路由器一样）

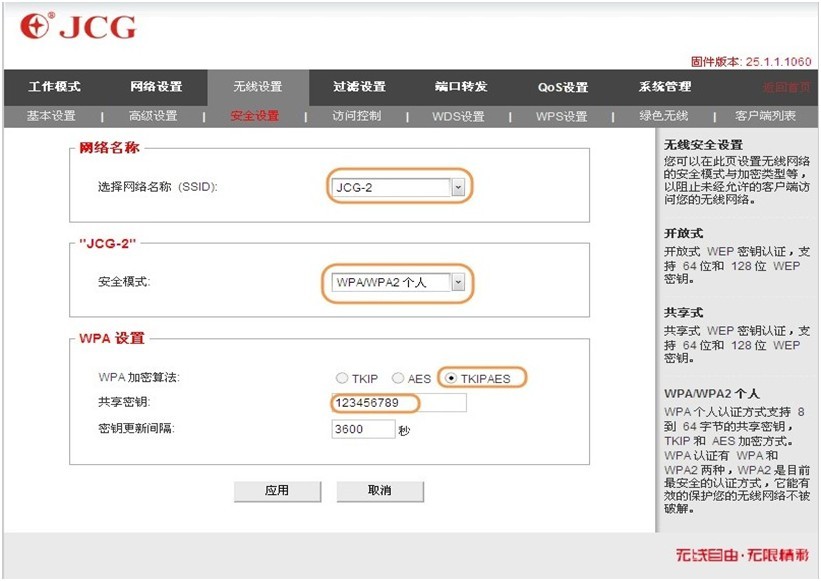

3.安全设置（安全模式，加密算法，密码选择和主路由器一样）

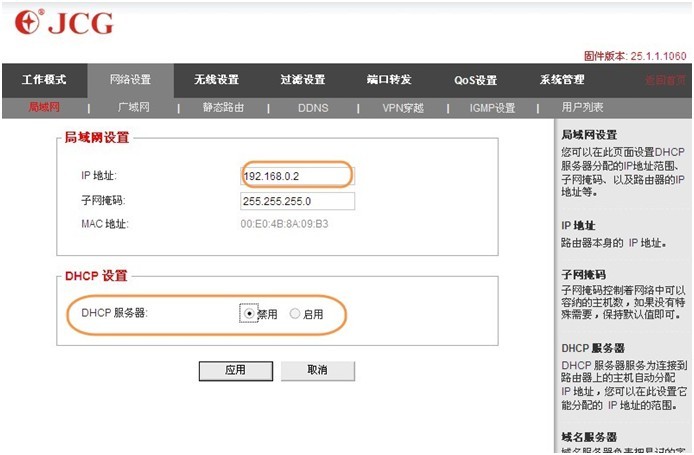

4.网络设置——局域网——局域网设置（IP地址改成和主路由器在同一个网段，但要改一下IP地址的后一位）——DHCP类型（禁用）    应用保持设置


 至此，中继模式设置全部完成。

三。作为桥接路由器的设置

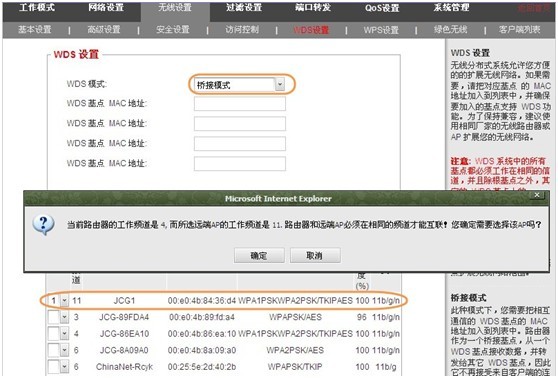

1. 进入路由器的管理界面——高级设置——无线设置——WDS设置——WDS模式（桥接模式）   点扫描，搜索到前面主路由器的SSID，选择1，如果提示更改频道，点确定。查看对应主路由器的MAC是否已经填入到WDS基点MAC地址里面，点应用保存设置。


下面的操作步骤，完成参照上面中继模式的2.3.4步骤设置。

 注意：
1.桥接模式只负责连接主路由器，和主路由器之间进行数据交换，不接受无线无线客户端的连接（即它不再具备无线AP功能，无线网卡无法连接此路由）。只能通过有线进行连接。
 2.WDS仅仅作为扩展上级路由器使用，除了无线访问控制之外，它不再提供其它防火墙控制功能，这些功能都需要在主路由器上实现。


构建WDS无线网络注意事项：
1、  注意加密方式的选择，确保加密方式、密钥是匹配的。
2、  注意关闭扩展路由器的DHCP功能
3、  所有加入WDS网络的无线路由器都要工作在相同的信道
4、 加入WDS的无线路由器要配置相同的网段，但要不同的IP地址
5、 在开启扫描时，无线连接会掉线，所以配置时须采用有线连接。
