球机转起来！说说云台控制的那些事儿

发布日期：2015-04-01 浏览次数：7970

越来越多的客户选用球机，
它们威慑力强，它们有丰富的接口和功能，
关键是它们可以转动，让监控范围大大扩展！

球机分类

模拟vs网络

主要分模拟球机和网络球机两种。

1

模拟球机

模拟球机除了需要接电源外，一般还需要接视频线和485控制线才能实现视频传输和云台控制，并且需要配置波特率、地址位和协议。

升级版：HDTVI球机。

1，同轴视控。搭配HDTVI录像机，不用再接485线，不用配置485信息，可看即可控。

2，模拟高清。清晰度大大提升，有720P和1080P可选，相当于网络球机中的130W和200W，让视频更加清晰。

2

网络球机

网络球机则是通过网线传输视频信号和控制信号，无需485线。一般支持插卡存储，有自己的Web界面，可以预览、回放和配置。

云台功能配置

预置点、巡航、轨迹

1

预置点

简单说就是让球机记住某个位置，方便之后的调用。

配置要点：把球机转动到想要的位置，点击预置点X的“设置”或者“编辑”。（X为预置点的序号，海康球机一般共支持256个预置点）。

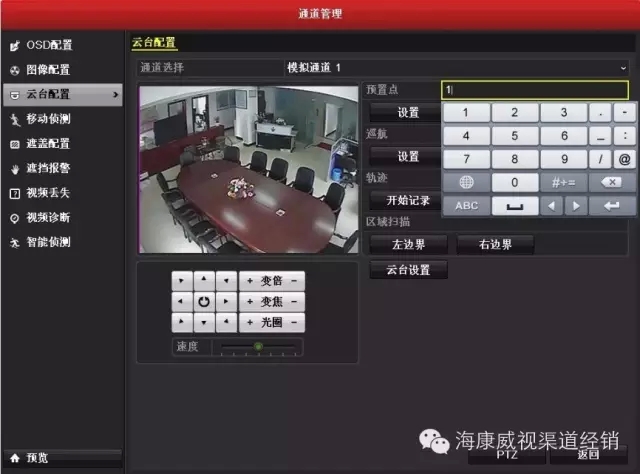

录像机：【主菜单】-【通道管理】-【云台配置】

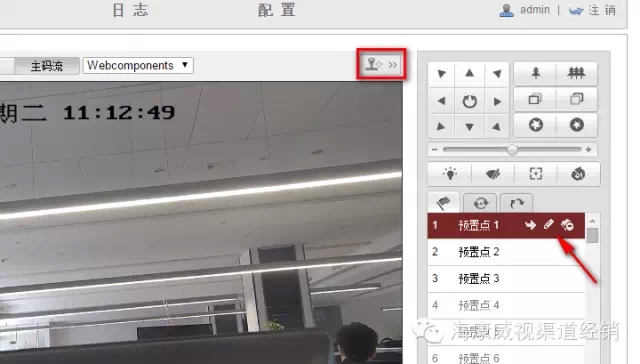

IE界面：云台控制，点击预置点后面的“编辑”按钮。

2

巡航

把多个预置点串起来，形成一个线路，设置好后调用巡航，球机会自动重复这个线路。

配置要点：设好几个预置点后，点击巡航的设置，把每个预置点都添加进去，配好每个点停留的时间和点到点的速度。

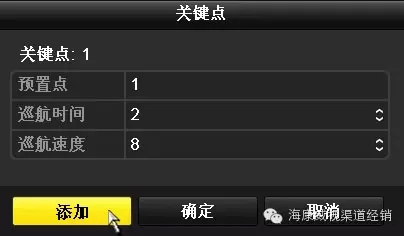

录像机：【云台配置】界面下，点击“巡航”下方的“配置”，逐一添加关键点。

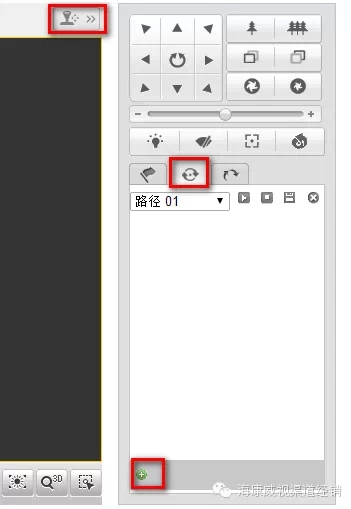

IE界面下，点击云台控制界面的巡航界面，然后点击下方的“+”号。

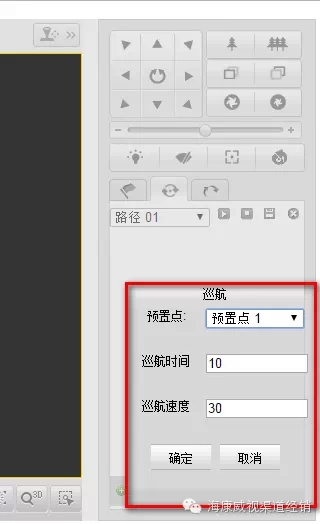

逐一添加需要的预置点，并设置时间和速度。

3

轨迹/花样扫描

球机记录一系列云台的操作过程，包括变倍变焦的信息、整个路径、转动的速度等，调用时球机会自动重复这段过程。

配置要点：点击“开始记录”，手动控制球机进行一系列的操作，完成后点击“结束记录”。

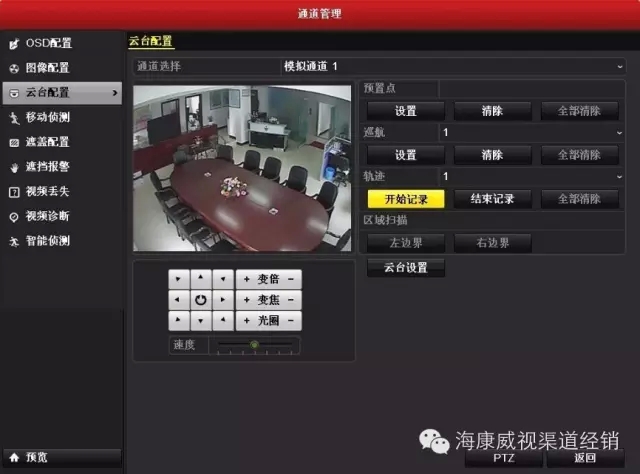

录像机：【云台配置】界面，点击“轨迹”下的“开始记录”。

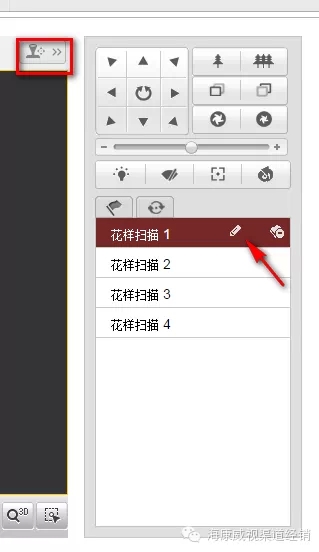

IE界面：云台控制界面下的花样扫描界面，点击花样扫描后的“编辑”图标。

功能调用

预置点、巡航、轨迹

设置好后，可以到录像机预览界面，右键单击，选择“云台控制”。
