视得安楼宇对讲产品常见故障及故障解决方案

放大字体  缩小字体 发布日期:2009-04-13  来源:互联网  作者:manage  浏览次数:2060
核心提示:SD-750AR7分机原理及故障分析:   工作原理:   咪筒输出由 Q6、Q7放大后由第3线输出,Q1、Q2、Q3及其外围元件组成“呜呜”声电路,8线为“叮咚”音乐片供电,U1及其外围元件组成“叮咚”声电路,并经Q4、Q5放大后送往扬声器,并由第3线送往主机。   故障分


SD-750AR7分机原理及故障分析:

  工作原理:

  咪筒输出由 Q6、Q7放大后由第3线输出,Q1、Q2、Q3及其外围元件组成“呜呜”声电路,8线为“叮咚”音乐片供电,U1及其外围元件组成“叮咚”声电路,并经Q4、Q5放大后送往扬声器,并由第3线送往主机。

  故障分析:

  不能开锁、不能呼叫—— SW3、SW4是否损坏;

  主机 CALL不响分机——若为“叮咚”模式,则查U1②脚是否有电平输入,若有,则查供电压→Q4→Q5→SPK;若为“呜呜”声模式,则查Q1→Q2→Q3→SPK;

  通话异常:分机到主机无声→ MIC→Q6→Q7→第三线。

  故障实例:

  1、“呜呜”模式无声——Q3坏;

  2、通电“叮咚”响不停——U1音乐片坏;

  3、主机能CALL分机但不能通话——Q7坏;

  不能开锁—— SW4坏。

  SD-750R3分机原理及故障分析:

  工作原理:

  1、主机CALL分机:通过面板按键给分机第2线一个18V的电源,到U2的第 脚去触发U2第 脚发出“叮咚”脉冲,通过VR3(调节“叮咚”大小)→Q8→Q9输出到SPK发出“叮咚”,同时分机摘机后;主机的通话信号通过SWB1送给SPK。分机的送话信号是由MIC→C12→Q1→Q2→D3,通过第 线送给主机。

  分机监视主机:按 SW2时18V电压通过R53、R39去触发Q5、Q4、Q7,使Q7饱和,输出视频的供电,使视频打开。视频信号通过C1→Q3→C3到视频板。

  分机开锁信号由 SW4、D4组成,当按开锁键时,是通过D13把第 线接地,把第 线变成低电平送给主机一个开锁信号。

  音乐门铃是由 U1等外围元件组成。

  故障分析:

  1、不开锁:检测SW4、D13等外围元件

  2、不受话:检测SW1、SPK、J1等外围元件

  3、不送话:检测MIC、C12、Q1、Q2、SW1等元件

  4、无图像:应检测视频板有无供电,如无供电,应检测Q7→Q4→Q5等外围元件

  SD-750D6主机原理及故障分析:

  工作原理:

  1、当主机CALL分机或分机监视主机时:通过 线→Q19触发“555”IC,使U1的第 脚跳变成高电平。T12饱和→Q13饱和;这样18V电源就给CCD供电,同样,CCD视频通过C20→主机 线。

  主机通话是由 SPK→Q5→Q3→Q6→Q4组成通话放大电路。

  主机送话是由 MIC→Q1→Q2→C6→R7→。

  2、 故障分析:

  (1)、不开锁:检测SW4、D13等外围元件

  (2)、不受话:检测SW1、SPK、J1等外围元件

  (3)、不送话:检测MIC、C12、Q1、Q2、SW1等元件

  (4)、无图像:应检测视频板有无供电,如无供电,应检测Q7→Q4→Q5等外围元件。


  SD-760AR故障分机

  SD-760AR主要故障表现为:主不CALL分;不报警;不开锁;双向通话异常。

  主不 CALL分:首先检查房号、楼号设置开关是否有问题,主机所CALL房号是否正确,再查分机第3线是否有主机发码信号。当U8的22脚有信号,而23脚无信号输出,则是U8或其外围电路有故障。如23脚正常,则检查TH1及Q1及Q10。

  不报警:首先查 SW2是否良好,如SW2正常,则查U8的19脚是否有高电平,如有高电平,则查23脚是否有发码信号输出,如23脚没有发码信号输出,则查U8及外围电路;当23脚正常时,则检查Q5及外围元件是否正常。

  不开锁:主要查 SW1、D1及叉簧开关。

  双方通话异常:

  只能受话不能发话时:主要检查 MIC→Q3→Q2→HS1;

  只能发话:主要检查 U1及其外围元件→SPK;

  双方不能通: TH1→D7及供电是否正常。

故障实例

故障现象

原因

主不 CALL分

Q1(C945坏)

主不 CALL分

U8(3758坏)

分机不能呼叫

C5失效

双方不通话

叉簧开关坏

不开锁

D1坏

主到分无声

喇叭脱焊

主不 CALL分

R26开路

分到主无声

挂机开关坏

主不 CALL分

晶振坏

  SD-760D6故障分析

  SD-760B(D6)主要故障表现为不能CALL分机:不能有开锁;显示异常;通话故障。

  不能 CALL分机:先查第3线端子有无发码信号,如有则查系统线是否良好,如没有,则检查U201及其外围电路。

  不能开锁:先测 L+有无+12V电压,如没有,则查电源供电,如有则查U201 10脚→Q302→Q303→Q301。

  显示异常:先查显示板数码管是否良好,以及 J6插头线有无接触不良,如果正常,则查U404及其外围元件。

  通话故障:

  双方都不能通话:则查 Q403→Q404→Q406;

  只能发话:则查第 4线→C401→U403→SPK;

  只能受话:则查 MIC→Q405→第3线。

  SD-780R2故障分析

  SD-780R2主要故障表现为主不CALL分,无光栅,无图像以及通话故障。

  不能监视主机时,检查 SW2有无不良,如SW2无故障,则查U1③脚有无高电平输出,如无输出则检查U1及其外围元件。如果③脚输出正常,则查D5→Q4→Q5→Q6无图像时,则主要查Q3及其外围元件。

  只有送话,不能受话时:检查第 1接线端子→SW1→SPK通路。

  只有受话,不能送话时:主要查 MIC→Q1→Q2。

  不能开锁时:检查 SW4与第5接线端子。

  不能报警:检查 SW3及D4。



  SD-980R3故障分析

  SD-980R3故障分析

  主不 CALL分时:查U601的 脚有无CALL信号输入,当信号输入正常,则查 脚,有无电平输出,如无则查U601及其外围电路是否正常,如正常则查U201及其外围元件。分机不CALL管理中心,查SW902有无不良,如SW902良好,检查U601 脚有无信号,如无则查Q704及其外围元件,如有信号变化,则查 脚有无发码信号,如无则查U601及其外围元件。

  无“叮咚”声:主要查 U401、U402及其外围元件。先查U401①脚有无3V电压,如正常则查⑤脚有无输出。若输出正常,则U402及其外围元件。

序 号

故 障 现 象

原 因

1

主不 CALL分

Q107

2

主 CALL分无叮咚

U402

3

分到主 ,主到分无声

挂机开关坏

4

主不 CALL分

编码开关坏

  SD-980D6A故障分析

  主不 CALL分:检查U1 脚有无发码信号,如无则查U1及其外围元件,如应正常查Q36及Q1、Q2等外围元件。

  不能开锁:检测 Q24、C121、Q8、Q62、Q82、Q55等外围元件。

  不送话: MIC→C26、LM4558、C34、RL16等外围元件。

  不受话: L386、C82、SPK、C35、Q4、RL1等外围元件。

  无图像: CCD、RL1、C93等。

  SD-980D5故障分析:

  主不 CALL分:检测CPU有无发码信号,如没有信号应检测CPU及外围;如有应检测Q3、Q2、Q1等外围(注意5线不能有电平)。

  不开锁:检测 Q37、C54、Q26、Q47、Q28、Q14、Q13、Z5、LM385等外围元件。

  无图像:检测 CCD头有无供电,再检测RLY1。

  不受话:检测 LM4558、LM386、SPK等外围元件。

  不送话:检测 MIC、LM4558等外围元件。

  SD-980R12/R12A故障分析

  不受话: SPK、SW1、Q11、Q10、C61、Q9、RL1等外围元件。

  不送话: MIC→LM4558→C8→RL1等外围元件。

  无图像: RL1、SD-003等外围元件。

  无叮咚: Q38、U5、U6、C80、Q51、Q1、SPK2、VR3等外围元件。

  不呼叫: CALL键、U3、Q1、Q31、Q61等外围元件。

  不开锁: NULOCK键、Q12、D41、Q71等外围元件。

  SD-880R3故障分析:

  CALL不通:首先查Q6是否有电平输出,如有则查U3①脚是否有高电平,如有,则查U3⑧脚供电是否正常,如有查U3外围元件如Z2、VR3等等,如正常则查U5③脚→⑤脚→SPK;

  CALL通无图像:查视频供电是否正常,如正常则查视频电路,无供电则查U2③脚是否有高电平输出。如有则查Q3→Q2→Q1,如无则查U2脒其外围元件。

  不开锁:首先查 Q4 C极是否有高电平输出,如无则查Q4→Q5→Z1→开锁键。

  通话异常:

  能受话:查 C34→Q10→Q11→SPK

  不能发话: MIC→U4→第3 线

  双方不能通话→叉簧→供电电压。

  不通电:查开关电源有无 15V输出,如无则查开关电源。

  SD-880R3故障实例

  不受话: Q10坏

  不开锁:开锁键坏

  CALL不通:Q6坏

  无光栅:高压包坏

  不通电:开关电源 IC102坏

  SD-980DRT故障分析:

  无图像: CCD供电正常→CCCD电路视频输出有无信号。

  不能呼叫: SW1是否坏→3线是否连通。

  通话异常:

  不能受话:查 IC1、IC2及其外围元件,如正常,则查SPK。

  不能发话:查 MIC→IC3→IC2

  双方不通话:查 IC供电是否正常,如正常,则查第3线→C10→IC2及其外围元件。

  SD-980DRT故障实例:

  图像: CCD电路C19坏;

  不能呼叫: SW1坏;

  不能受话: IC1损坏;

  不能发话: MIC坏。

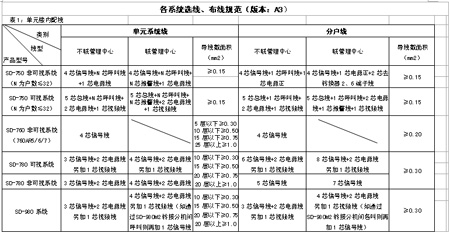

  各系统选线、布线规范(版本: A3 )  请点击放大



  注: 1、此表只包括每栋单元楼内布线,各系统联接管理中心系统总线、视频线均参照SD-980系统配线(SD-980非可视系统不需视频线,其它与可视系统一致);

  2、SD-750系统中,每户去主机呼叫线或去转换器2、6端子线,不在主干线列表,划归分户线列表内。分机第7#报警负极可并接到4#线接线端子上;

  SD-760系统最高楼层不得超过25层,分机不超过100台。

  此表中 N表示每单元户数,N≤32


  表二: SD-980系统配线

  视频线

线别

型号

说明

单元系统中主干线

SYV75-5(5C2V)

当线长超过 100m,且增益达不到1Vp-P时,可考虑增加视频放大器

单元系统中分户线

SYV75-3(5C2V)

当线长超过 50m,可考虑用SYV75-5(5C2V)

联接管理中心线

SYV75-5(5C2V)或SYV75-7

当线长超过 100m,且增益牵达不到1Vp-P时,可考虑增加视频放大器

  信号线

线别

线长

型号

说明

单元系统

≤ 30m

30m-50m

50m-80m

80m以上

RVV4×16 / 0.15 0.3mm 2

RVV4×16 / 0.2 0.5mm 2

RVV4×24 / 0.2 0.75mm 2

RVV4×32 / 0.2 1.0mm 2

•  主干线与分户线的线型尽量一致。

•  一般情况下 2芯电源线的线型也可与信号线一致。

•  线长按最高楼层来计。

联接管理中心系统总线

≤ 100m

100m-200m

200m-600m

600m以上

RVV4×16 / 0.2 0.5mm 2

RVV4×24 / 0.2 0.75mm 2

RVV4×32 / 0.2 1.0mm 2 (或截面>1.0mm 2 )

RVV4×48 / 0.2 1.5mm 2

•  联网线可采用分片的方式尽量控制在 600m以内为最佳。

•  最长联网距离在电磁环境很好的条件下,可达 1.5Km.

  电源线

  可根据传输距离计算电压衰减值, SD-P输出电压DC18V,分机工作电压为DC18V±10%;一般情况下,电源线可与信号信相同规格。

  室内机至门前机电锁线,主机至电锁线,线长尽量控制在 15m以内,线径≥1.0mm 2 。

  布线注意事项:

  1、分户线线管可选用≥Φ20mm的PVC管或镀锌管,主干线布线管视穿线根楼而定。

  2、视频线和信号线严禁与强电线包括AC220V连在一个管内或一个线槽、桥架内。严格意义上,也不能同走一个线井,如无法分开走线井,也应间隔60SD以上。

  3、视频线和信号线尽量不要与有线电视、电缆、电话线走同一线管,如无法分开,信号线要用屏蔽线(RVVP)布线。

  4、信号线也不能与其它系统的开关电源走同一线管。
