电动机两地控制电路

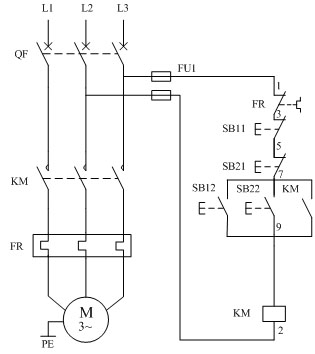

电动机两地控制电路原理图


    为了操作方便，一台设备有几个操纵盘或按钮站，各处都可以进行操作控制。要实现多地点控制则在控制线路中将启动按钮并联使用，而将停止按钮串联使用。

    上图是以两地点控制为例分析电动机多地点控制线路。两地启动按钮SB12、SB22并联，两地停止按钮SB11、SB21串联。

    操作过程如下：

一、电动机起动；

1、合上空气开关QF接通三相电源。

    2、按下启动按钮SB12或SB22（以操作方便为原则）交流接触器KM线圈通电吸合，主触头闭合，电动机运行。同时KM辅助常开触点自锁。

二、电动机停止；

1、按下停止按钮SB11或SB21（以方便操作为原则）接触器KM线圈失电，KM的触点全部释放，电动机停止。

三、电动机的过载保护由热继电器FR完成。

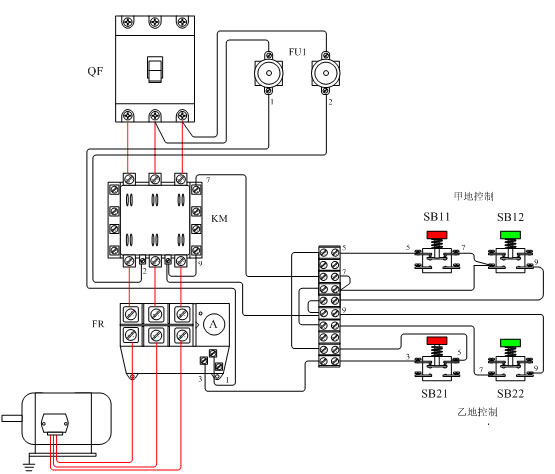

电动机两地控制接线示意图
