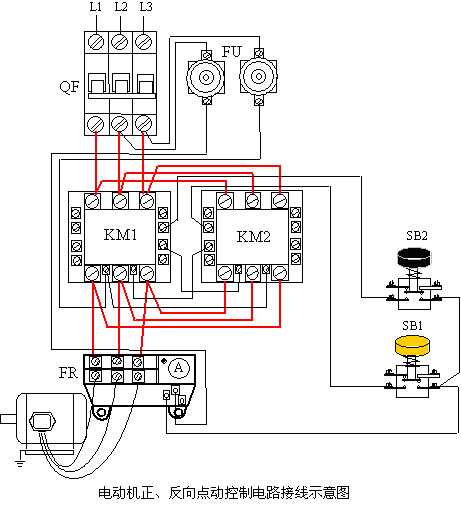

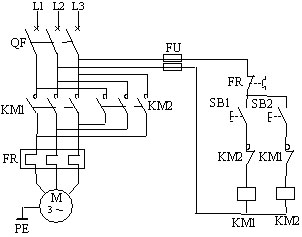

电动机正、反向点动控制电路电气原理图
三相异步电动机点动控制电路的检查和试车
常规检查有
1、对照原理图，接线图逐线检查，核对线号。防止导线错接和漏接。
2、检查所有端子接线接触情况，排除虚接处。
3、用万用表检查不带电进行。
摘下接触器的灭弧罩，以便用手操作来模拟触点分合动作，用万用表测量时，将万用表挡位开关置于R×1挡。
(1)检查主电路;取下辅助电路熔体FU，用万用表表笔分别测量开关下端子U～V、U～W、U、一W：之间的电阻，结果均应为断路,电阻应无穷大(R=∞)。若某次测量的结果的电阻较小或为零,则说明所测两相之间的接线有短路点，应仔细逐相检查排除短路点。
方法是用手按压接触器触头架，使接触器三极主触点闭合，重复上述测量，可分别测得电动机各相绕的阻值。若某测量结果为断路(R=∞)则应仔细检查所测两相之间的各段接线。例如测量V～W之间电阻值R=∞则说明主电路B、C两相之间的接线有断路处。可将―支表笔接与空气开关QF的V处，另一只表笔依次测V相各段导线两端端子，均应测得R=0，再将表笔移到 W相各段导线两端测量，则分别测得电动机―相绕组的阻值，这样即可准确地查出断路点，并予以排除。
(2)检查辅助电路，装好辅助电路的熔体FU，用万用表表笔接开关端子V、W（辅助电路电源线)处，应测得为断路；按下SB1、SB2，应分测得接触器KM1和KM2线圈电阻。若侧的为断路，应在互锁接点的两端测量，用以判断互锁接点是否接触良好。
4、通电试车
完成上述检查后，清点工具材料，清理安装板上的线头杂物，检查三相电源，在有人监护下执行安全规程的有关规定通电试车，拆除与电动机定子绕组的接线。
(1)空载试验： 接通电源开关QF，按下SB1按钮，接触器KM1立即动作，松开SB1则KM1应立即断电复位，按下SB2按钮，接触器KM2立即动作，松开SB1或SB2，KM1或KM2应立即断电复位，此时应认真观察KM主触头动作是否正常，细听接触器线圈通电运行声音是否正常。反复做几次试验，检查线路动作是否可靠。
（2）互锁检查： 接通电源开关QF，按下SB1按钮，接触器KM1立即动作，此时再按下SB2按钮，KM2不应动作，同样按下SB2按钮，接触器KM2立即动作，再按下SB1按钮，KM1不应动作。有动作则表明互锁接点接线有错，应检查改正后再试验。
(3)带负荷试车：切断电源接上电动机定子绕组引线，装好灭弧罩，重新通电试车，按下点动控制按钮，接触器KM动作，观察电动机起动和运行情况，松开按钮SB观察,电动机能否停车。
试车中如发现接触器振动，发出噪声，接触器主触点燃弧严重，以及电动机嗡嗡响，转不起来，应立即停车进行检查，重新检查电源电压，导线，各连接点开关接触是否有虚接，停电检查电动机绕组有无断线，必要时拆开接触器检查电磁机构，排除故障后重新试车。
故障检测与调试原理见《电动机单方向运行电路》。
