两台电动机顺序停止控制电路

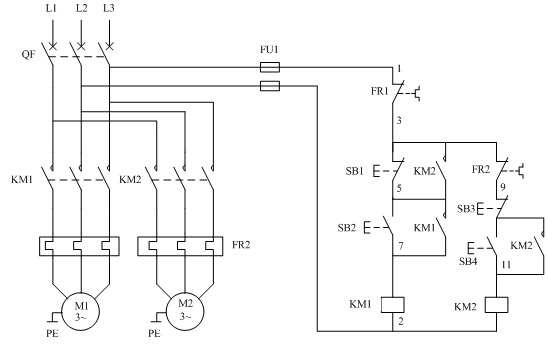

两台电动机顺序停止控制电路原理图


    电路分析如下：

启动过程：

1、按控制按钮SB2或SB4可以分别使接触器KM1或KM 2线圈得电吸合，主触点闭合，M1或M2通电电机运行工作。

2、接触器KM1、KM2的辅助常开接点同时闭合电路自锁。

停止过程：

1、按控制按钮SB3按纽，接触器KM2线圈失电，电机M2停止运行。

2、若先停电机M1按下SB1按纽，由于KM2没有释放，KM2常开辅助触点与SB1的常开触点并联在一起并呈闭合状态，所以按钮SB1不起作用。只由当接触器KM2释放之后，KM2的常开辅助触点断开，按钮SB1才起作用。

保护方法：

1、电动机的过载保护由FR1和FR2分别完成。

2、FR2保护电动机M2，但FR1动作保护后，M2电动机也必须停止工

常见故障：

不能实现顺序停止，KM1能先停止：

分析处理；不能顺序停止这说明SB1控制器作用，并接SB1两端的KM2常开接点有问题。

未接和接成常闭接点，都会出现KM1先停止的现象。

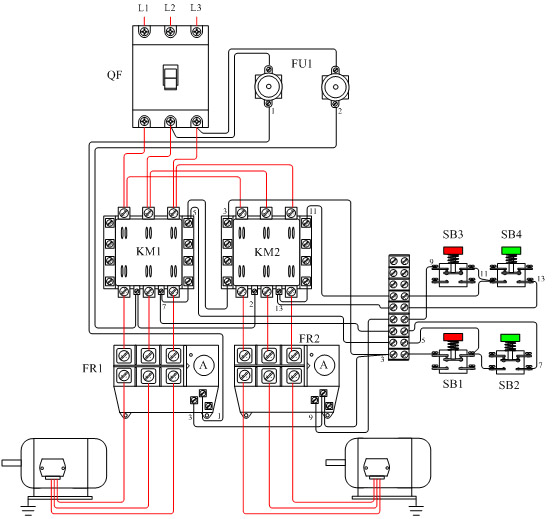

两台电动机顺序停止控制电路接线示意图
