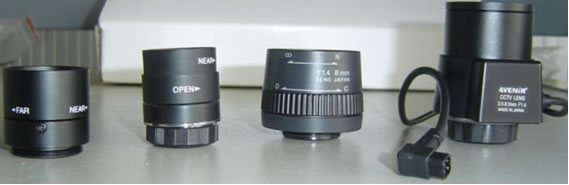

2.镜头 镜头是监控系统中必不可少的部件,镜头与CCD摄像机配合,可以将远距离目标成像在摄像机的CCD靶面上。
(1)镜头的参数
镜头光学特性包括成像尺寸、焦距、相对孔径和视场角等几个参数。
1)成像尺寸
镜头一般可分为1英寸(25.4mm)、2/3英寸(16.9mm)、1/2英寸(12.7mm)、1/3英寸(8.47mm)和1/4英寸(6.35mm)等几种规格,分别对应不同成像尺寸,选用镜头时,应使镜头成像尺寸与摄像机靶面尺寸大小相吻合。
2)焦距
焦距决定了摄取图像大小,用不同焦距镜头对同一位置某物体摄像时,配长焦距镜头摄像机所摄取的景物尺寸大,反之,配短焦距镜头摄像机所摄取景物尺寸小。
当已知被摄物体的大小及该物体到镜头的距离时,可估算选配镜头焦距:f=hD/H或f=vD/V,其中D为镜头中心到被摄物体距离;H和V分别为被摄物体水平尺寸和垂直尺寸;h为靶面成像水平宽度,v为靶面成像高度。
3)相对孔径
为了控制通过镜头光通量大小,在镜头后部设置光圈。假定光圈的有效孔径为d,由于光线折射关系,镜头实际孔径为D,D与焦距f之比定义为相对孔径A,即:A=D/f。一般用相对孔径的倒数来表示镜头光阑的大小,即:F=f/D。F称为光圈数,标注在镜头光阑调整圈上,其标值为1.4、2、2.8、4、5.6、8、11、16、22等序列值,每两个相邻数值中,后一个数值是前一个数值的倍。像的照度与光阑的平方成正比,光阑每变化一档,像亮度变化一倍。F值越小,光阑越大,到达摄像机靶面的光通量就越大。
4)视场角
镜头有一个确定视野,镜头对这个视野的高度和宽度的张角称为视场角。视场角与镜头焦距f及摄像机靶面尺寸(水平尺寸h和垂直尺寸v)的大小有关,镜头的水平视场角αh和垂直视场角αv可分别由下式来计算,即:αh=2arctan(h/2f) αv=2arctan(v/af)
根据以上两式,镜头的焦距f越短,其视场角越大,摄像机靶面尺寸h或v越大,其视场角也越大。如果所选择镜头视场角太小,可能出现监视死角;若选择镜头视场角太大,可能造成监视主体画面尺寸太小,难以辨认,画面边缘出现畸变。因此,要根据具体应用环境选择视场角合适镜头。
5)接口
镜头的安装方式有C型安装和CS型安装两种。在视频监控系统中常用镜头是C型安装镜头。镜头安装部位口径是25.4mm,从镜头安装基准面到焦点距离是17.526mm。大多数摄像机的镜头接口CS型,将C型镜头安装到CS接口听摄像机时需增配一个5mm厚的接圈。如果对C型镜头不加接圈就直接接到CS型接口摄像机上,可能使镜头后镜面碰到CCD靶面的保护玻璃,造成CCD摄像机的损坏。
3.防护罩
防护罩是使摄像机在有灰尘、雨水、高低温等情况下正常使用的防护装置。一般分为两类,一类是室内防护罩,另一类是室外防护罩。室内用防护罩结构简单,价格便宜,其主要功能是防止摄像机落尘并有一定的安全防护作用,如防盗、防破坏等。
室外用防护罩一般为全天候防护罩,即无论刮风、下雨、下雪、高温、低温等恶劣情况,都能使安装在防护罩内的摄像机正常工作。这种防护罩具有降温、加温、防雨、防雪等功能。为了在雨雪天气仍能使摄像机正常摄取图像,一般在全天候防护罩的玻璃窗前安装有可控制的雨刷。
4.支架
普通支架有短的、长的、直的、弯的,根据不同的要求选择不同的型号。室外支架主要考虑负载能力是否合乎要求,再有就是安装位置,因为从实践中发现,很多室外摄像机安装位置特殊,有的安装在电线杆上,有的立于塔吊上,有的安装在铁架上。
5.云台
云台是承载摄像机并可进行水平和垂直两个方向转动的装置。云台内装有两个电动机。这两个电动机一个负责水平方向的转动,另一个负责垂直方向的转动。水平转动的角度一般为350°,垂直转动则有±45°、±35°、±75°等。水平及垂直转动的角度大小可通过限位开关进行调整。

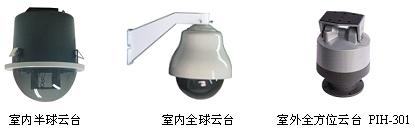

(1)云台的分类
1)按使用环境分类
云台按使用环境分为室内型和室外型,主要区别是室外型密封性能好,防水、防尘,负载大,有些高档的室外云台除有防雨装置外,还有防冻加温装置。
2)按安装方式分类
按安装方式分为侧装和吊装,即云台是安装在天花板上还是安装在墙壁上。
3)按外形分类
按外形分为普通型和球型,球型云台是把云台安置在一个半球形、球形防护罩中,除了防止灰尘干扰图像外,还隐蔽、美观、快速。
(2)云台的选用
在选用云台时除了要考虑安装环境、安装方式、工作电压、负载大小、性能价格比和外型是否美观外,还应注意以下几个方面。
1)承重
为适应不同摄像机及防护罩的安装,云台的承重应是不同的。应根据选用的摄像机及防护罩的总重量来选用合适承重的云台。室内用云台的承重量较小,云台的体积和自重也较小。室外用云台因为肯定要在它的上面安装带用防护罩的摄像机,所以承重量都较大,它的体积和自重也较大。
目前出厂的室内用云台承重量为1.5~7kg,室外用云台承重量为7~50kg。还有些云台是微型云台,比如与摄像机一起安装在半球型防护罩内或全天候防护罩内的云台。
2)控制方式
一般的云台均属于有线控制的电动云台。控制线的输入端有5个,其中1个为电源的公共端,另外4个分别为上、下、左、右控制端。如果将电源的一端接在公共端,电源的另一端接在“上“时,则云台带动摄像机头向上转动,其余类推。
还有的云台内装有继电器等控制电路,这样的云台往往有6个控制输入端。1个是电源的公共端,另4个是上、下、左、右端,还有1个则是自动转动端。当电源的一端接到公共端,电源的另一端接在“自动”端时,云台将带动摄像机头按一定的转动速度进行上、下、左、右的自动转动。
在电源供电电压方面,目前常见的有交流24V和220V两种。云台的耗电功率,一般是承重量小的功耗小,承重量大的功耗大。
在选用云台时,最好选用在云台固定不动的位置上安装有控制输入端及视频输入、输出端接口的云台,并且在固定部位与转动部位之间(即摄像机之间)有用软螺旋线形成的摄像机及镜头的控制输入线和视频输出线的连线。这样的云台安装使用后不会因长期使用导致转动部分的连线损坏,特别是室外用的云台更应如此。
(3)云台结构

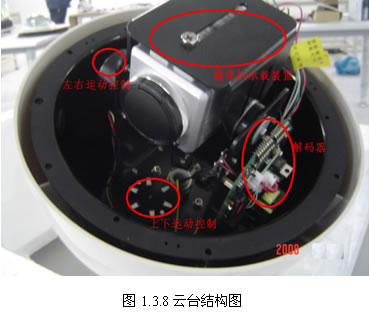

以雅安球罩云台YD5309为例,结构如图1.3.8所示。云台包括:顶盖、排风扇、上罩、内罩、下罩、摄像机托板、加热单元和限位块组成。
6.解码器
解码器的电路是以单片机为核心,由电源电路、通讯接口电路、自检及地址输入电路、输出驱动电路、报警输入接口等电路组成。解码器一般不能单独使用,需要与系统主机配合使用。
(1)解码器的作用和功能
解码器的主要作用是接收控制中心的系统主机送来的编码控制信号,并进行解码,成为控制动作的命令信号,再去控制摄像机及其辅助设备的各种动作(如镜头的变倍、云台的转动等)。
统主机,这样在实际工程施工中即可省去从前端监控现场到中心控制端的报警连线,从而大大减小施工难度,也减少了工程线缆的用量及成本。
解码器不能单独使用,而必须与矩阵控制系统配合使用。
同一个系统中可能有多台解码器,所以每一台解码器上都有一个拨码开头,它决定了该解码器在该系统中的编号(即ID号),在使用解码器时,首先必须对拨码开关进行设置。在设置时,必须与系统中的摄像机编号一致。
解码器具有自检功能,即不需要远端主机的控制,直接在解码器上操作拨码开关,通过测试云台和电动镜头的工作是否正常来判断连线是否正确,同时镜头电压可在6V、8V、10V、12V之间进行选择,以适应不同的镜头电源。
解码器在通信正确时,通信指示灯闪亮,这样,就很容易判断此解码器与系统主机的连线是否正确。
解码器还具有回传为数据信号的功能,因而在实际应用中可以将各类报警探头等前端设备直接接于监控现场的解码器上。报警探头发出的报警信号可在前端解码器内编码后经由RS-485通信总线回传到中心控制端的系统主机。
