安全用电

随着科学技术的不断发展，电的应用越来越广泛，它对人们的精神文明和物质文明生活起到了巨大的促进作用。但同时也必须注意到,如果使用不当,它也将会给人们带来灾害，即造成触电，损坏设备，甚至引起火灾和爆炸等事故。因此，必须掌握安全用电知识，防止人身和设备发生不应有的损失。

安全用电包括人身安全和设备安全。

1．1 触电及其预防

1．1．1电流对人体的危害

当人体触及带电体、带电体与人体之间闪击放电或电弧波及人体时，人体与大地或其他导体构成电流通路，这一现象称为触电。触电分为电击和电伤两种。电击是指由电流通过人体内部造成人体器官的损伤，电伤是指电流对人体外部造成的局部伤害。

触电的危害实质上是指电流对人体的危害。而触电的危害程度与电流的大小和频率，电流通过人体的时间和途径等因素有关。工频电流的危害性大于直流电。一般通过人体的工频电流超过50mA时，会使人神经麻痹、心脏停止跳动。通过人体电流的大小取决于所受的电压和人体电阻。人体电阻主要取决于皮肤电阻，它是受多种因素影响的，如皮肤干燥时电阻最大，约为10 ~10 Ω，而皮肤出汗潮湿时，电阻会降到1KΩ以下。电流通过人体的时间越长，伤害越严重。电流的途径以从手到脚，从手到手最危险，因为这种情况下电流通过人体的要害部位——心脏。

人体接触的电压越高，对人体伤害越大。通常把对人体各部分组织没有任何损害的电压叫做安全电压。我国根据具体环境条件的不同规定了三个等级的安全电压，即12V、24V和36V。工地上常用的安全电压为36V，例如手提照明灯、危险环境的局部照明和携带式电动工具等。如果环境潮湿或在金属构件上作业应采用12V或24V安全电压。

1．1．2 触电分析

按照人体触及带电体的方式和电流通过人体的路径，常见的触电可分为以下三种类型。

一．单相触电

单相触电就是人体只触及一根带电的火线（裸线或绝缘损坏）。单相触电事故约占触电事故的60%~70%。其危害程度与电网运行方式有关，一般接地电网比不接地电网的单相触电危险性大。

如图1．1．1所示，在电网的中性点接地系统中，当人碰到任一根火线时，电流从火线经过人体、大地以及接地电阻构成回路，此时作用于人体上的电压是相电压。流过人体的电流主要取决于相电压Up、人体电阻Rt及接地电阻R0，即

图1

图2

这时，流过人体的电流则仅仅与人体电阻有关。因此，这类触电是十分危险的。如果人穿上绝缘鞋或地面垫有橡胶绝缘垫，则回路中电阻增加，通过人体的电流减小，危险性就大为减小。反之如果湿手、身体出汗或赤脚，湿脚着地，危险性将大大增加，这种情况是绝对禁止的。

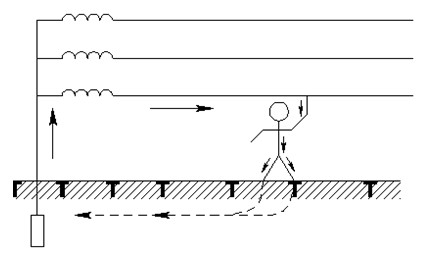

图1．中性点接地系统的单相触电

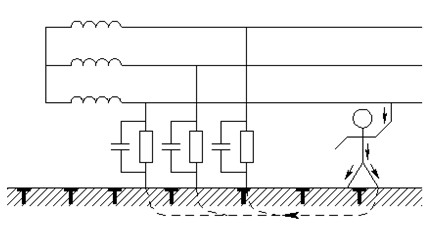

图2．中性点不接地系统的单相触电

一般10KV和35KV的高压电网多采用不接地电网，井下配电也常采用低压不接地电网。在此类电网系统中，当人体触及相线时，如图9．1．2所示，因输电线与大地之间存在分布电容C0（图中Zj为输电线对地绝缘电阻Rj和对地电容Cj的并联等效复阻抗），通过人体的电流经分布电容和大地形成回路，同样会造成危险。

在正常情况下，电气设备的金属外壳是不带电的，但如果设备内部绝缘损坏而漏电，便成了外壳带电体。人一旦接触这个带电体，如图9．1．3所示，相当于单相触电，这是常见的触电事故。因此对电气设备金属外壳必须采用接地或接零的保护措施。



图3.设备外壳带电造成的单相触电

二．两相触电

两相触电就是人体同时触及两根相线。此时人体处于线电压下，电流流经人的中枢神经系统和心脏，对人的危害最严重。但此种触电情形较少见。

三．跨步电压触电

这类事故多发生在高压故障接地处。如电网断线落地、电气设备由于漏电使外壳的接地体上有较强的接地电流。这时，电流自接地体向四周流散，产生电位降。以地面上电流流入点为圆心，在20米范围内不同圆周上具有不同的电位。当人走近带电体接地点时，两脚跨在地面上电位不同的两点所承受的电压称为跨步电压，由此引起的触电事故称为跨步电压触电。为避免这类触电事故发生，要求人们不要走近电力系统的接地装置附近及电网断线接地点8米以内的地面。如必须通过可能存在跨步电压的区域内时，只能是双脚并拢蹦跳行进。

1．1．3触电急救及触电予防

触电急救的基本原则是动作迅速，方法正确。当发现有人触电时，应当使触电者迅速脱离电源。其方法是，就近断开电源开关。若电源开关离触电场所较远，可用有绝缘柄的电工钳或干燥木柄的斧头切断电线，断开电源；或用干木板等绝缘物扦入触电者身下，以隔离电流。当电线搭落在触电者身上或被挤压在身下时，可用干燥的衣服、手套、绳索及木棒等绝缘物作工具，拉开触电者或拉开电线，使触电者迅速脱离电源。

触电者脱离电源后，应立即抬到空气流通舒适的地方静卧休息。若呼吸困难，有痉挛现象，甚至呼吸停止，要马上进行人工呼吸，并请医生及时诊治。注意千万不要给触电者打强心剂，或拼命摇动触电者或强行扶触电者行走，这样会使触电者的情况恶化。

触电事故的发生，大多数是由于不重视安全用电，违反操作规程而引起的。因此要予防触电，须做好以下工作。

1．合理使用安全工具，遵守操作规程

安装检修电气设备时，应先切断电源，切勿带电操作。用验电笔检测设备或导线等带电与否，切不可用手触摸鉴定。

操作电气设备时，应穿有绝缘良好的胶底鞋，塑料鞋。在配电屏等电气设备周围的地面上，应放上干燥木板或橡胶垫。

2．正确使用和安装电气设备或器材

各种电气设备和器材都有其规定的适用范围，导线和保险丝都一定的规格，必须合理选择和正确使用。

照明线路的开关应装在火线上，不应装在地线上。

3．定期检修电气设备，防止绝缘部分破损或受潮

对于正常情况下带电的导体，应保持其绝缘良好，定期检查。移动式电器如手提灯、手电钻以及家用电器，其电源线有破损老化时，要及时更换。电线接头处要用黑胶布等绝缘带包扎牢。

为防止电线受损，严禁把导线挂在铁钉上或者在导线上挂东西或随意乱拉线等等。

4．电气设备都应装设必要的保护装置，如熔断器，自动开关，漏电保护器等。当设备发生短路、漏电或人身触电时，能及时自动切断电源。

5．对于同操作人员经常接触的电气设备，应使用36V以下的安全电压。

6．电气设备的金属外壳一定要进行保护接地或保护接零。

1.2 电气设备的保护接地和保护接零

1．2．1 保护接地



将电气设备的金属外壳或机架与大地可靠连接，称为保护接地，如图1．2．1所示。保护接地宜用于三相电源中点不接地的供电系统中。

在三相电源的中点不接地而电气设备又没有接地的情况下，当一相绝缘损坏碰壳时，如有人触及设备的外壳，就会发生如图1．1．3所示的触电情况。如果电气设备已有保护接地（接地电阻Rd一般不大于4 ），这时设备外壳通过导线与大地有良好的接触，当人体触及带电的外壳时，人体电阻与接地电阻相并联，而人体电阻又远比接地电阻大得多，因此，大部分电流通过接地电阻入地，而流过人体的电流极微小，从而避免了触电的危险。

1．2．2 保护接零

在低压三相四线制供电系统中，将中性点接地，这种接地方式称为工作接地。在该系统中应采用保护接零（接中线）。保护接零就是把电气设备的外壳或构架用导线和零线联接，如图1．2．2所示。 若电气设备的绝缘损坏而使机壳带电，则一相电源经机壳和零线形成短路致使该相熔丝熔断，避免了触电事故。

应当说明，在三相四线制中点接地系统中，必须采用保护接零，不能采用保护接地。这是因为如果将设备的金属外壳或构架等接地，而不是直接与中性点相联，如图1．2．3所示，一旦发生相线碰壳时，设电源相电压为220V，Rd和R0分别等于为4Ω

一般情况此电流小于熔断器熔断电流，则熔断器不断。此时，220V相电压分别降在R0和Rd两个电阻上，零线和外壳上的对地电压将会升高到相电压的一半。这样，不仅人体触及设备外壳是危险的，而且触及零线也是危险的。同时，还使得接在这个电网上的所有接零保护的设备外壳都带上较高的电压，从而造成更多的触电危险。因此，在三相四线制中点接地系统中，只能采用保护接零措施，不允许采用保护接地措施或两种措施混用。

为了防止零线由于偶然事故出现断路，在电网的零线上每隔一定的距离要进行重复接地。





中性点接地系统中错用保护接地

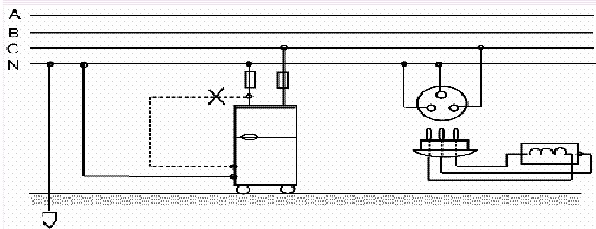

目前，家用电器的供电都是采用三相四线制中点接地系统，所以家用电器应采用保护接零，而不是保护接地，如图1．2．4所示。应当注意的是不能将家用电器的外壳接在入户零支线上，而应接在零干线上。这是因为若错误地将电器外壳接在入户零支线上，一旦该零支线断开（如零支线保险丝断；扦销头与扦座接触不良，只是相线接通而零线没接通），而相线碰壳时将会造成外壳带电。

家用电器一般使用三脚插头和三孔插座，正确的接线应将电器设备的外壳用导线接在粗脚接线端上，通过插座与中线相连。必须指出的是，若住房中只有两孔电源插座，那就应将与电器外壳相连的插销片悬空不接，千万不可以将它和准备接电源零线的插销片连接起来使用，否则万一插销插反了，电器外壳将同电源火线相连，使外壳带电，这是十分危险的。
