LW5系列万能转换开关的电气符号及其工作原理

万能转换开关是一种具有多个操作位置，能够换接多个电路的一种手动电器（图1.14）。

万能转换开关由凸轮机构、触头系统和定位装置等部分组成。依靠操作手柄带动转轴和凸轮转动，使触头动作或复位，从而按所需要的规律接通或断开电路，同时由定位装置确保其动作的准确可靠。

　　常用的万能转换开关有LW5、LW6、LW8等系列。其中LW6系列还可装配成双列形式，列与列之间用齿轮啮合，并由公共手柄进行操作，因此装入的触头最多可达60对。

　　万能转换开关常用于需要控制多回路的场合。在操作不太频繁的情况下，也可用于小容量电动机的启动、换速或换向。

　　万能转换开关的符号如图1.15所示。

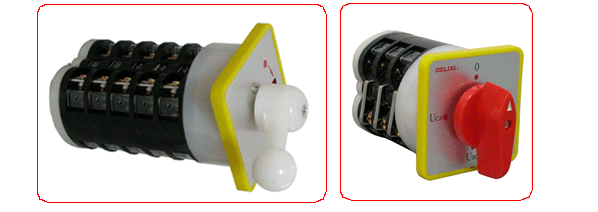

LW5系列万能转换开关




用途
LW5系列万能转换开关适用于交流50Hz，额定工作电压500V及以下，直流电压至440V的电路中转换电气控制线路（电磁线圈、电气测量仪表和伺服电动机等），也可直接控制5.5kW三相鼠笼型异步电动机的起动、可逆转换、变速等。产品符合标准GB 14048.5.

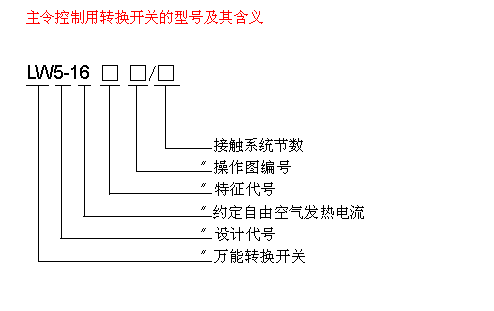

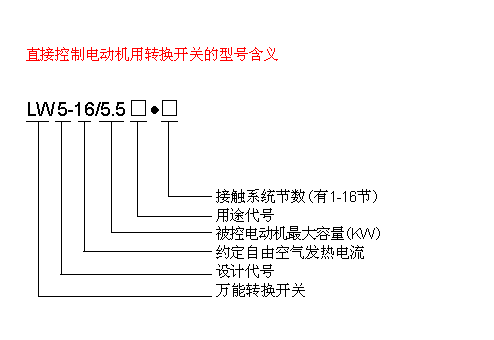

产品型号及其含义


用途代号：
Q1、Q2-直接起动
N-可逆转换
S-双速电动机变速
SN-双速电动机变速可逆
LW5系列万能转换开关

分类
一、按用途分
1、主换控制用转换天关、 2、直接控制5.5KW电动机用转换开关

二、按操作方式分
1、定位型 2、自复型

三、按操动器外形分
1、旋钮式 2、球形捏手式

四、按操作方式与操动器位置组合如表所示


操作方式 特征代号 操动器位置
自复型 A           0° 45°
B         45° 0° 45°
定位型 C           0° 45°
D         45° 0° 45°
E         45° 0° 45° 90°
F       90° 45° 0° 45° 90°
G       90° 45° 0° 45° 90° 135°
H     135° 90° 45° 0° 45° 90° 135°
I     135° 90° 45° 0° 45° 90° 135° 180°
J   120° 90° 60° 30° 0° 30° 60° 90° 120°
K   120° 90° 60° 30° 0° 30° 60° 90° 120° 150°
L 150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150°
M 150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150° 180°
N         45° 45°
P         90° 0° 90°



主要技术参数


机械寿命和电寿命
机械寿命：100×10 次，操作频率为300次/小时，AC-4时操作频率为120次/小时。
电寿命：AC-15、DC-13时为20×10 ，操作频率为300次/小时。
   AC-3时为19.5×10 次，操作频率为300次/小时。
   AC-4时为0.5×10 次，操作频率为120次/小时。
