低压熔断器常见问题集锦

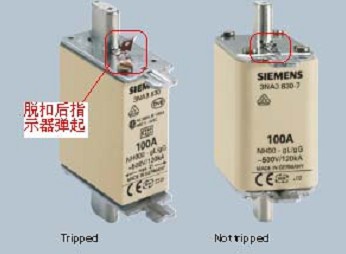

Q1:如何识别3NA,3NE系列熔断器的脱扣状态

A1:目前,国内可以采购到的3NA,3NE系列熔断器不带脱扣显示窗,所以只能通过熔断器上
方的指示器来识别熔断器的脱扣状态.如下图所示:



Q2:3NA,3NE系列刀型熔断器的触头表面发黑是否正常

A2: 属正常现象,因为西门子的刀型熔断器的触头表面经过镀银处理,由于金属银的特性及我国部分地区的气候和环境,熔断器的触头表面可能发生颜色变深现象,但不影响该产品的电气性能.经过镀银处理的产品,比镀锡等常见镀层产品具有更高的允许温升范围和更好的导电性.

Q3: 3NH熔断器底座接线方式的分类
A3: 3NH熔断器底座的接线方式主要分为扁线连接,夹持圈连接和双母线连接.

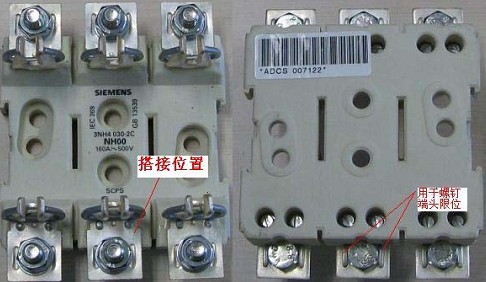

1) 扁线连接:主要应用于母线,接线片连接.详见下图:

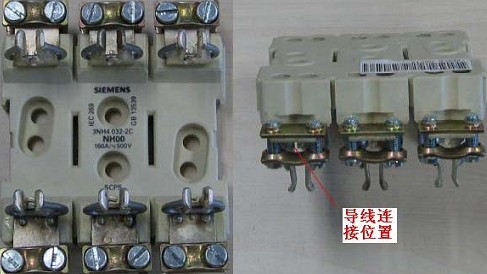

2) 夹持圈连接:主要应用于导线连接.详见下图:

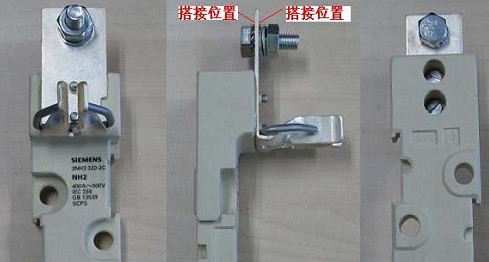

3)双母线连接:当配电系统需要输入或输出两条线路时,可以同时连接2根母排或导
线,即一根搭接在上面(螺母端),另一根搭接在下面(螺钉端)详见下图:



Q4:3NH熔断器底座附件3NX3105-3NX3108的应用

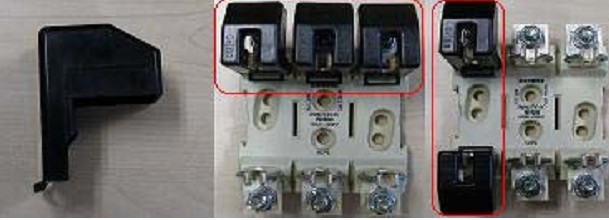

A4: 这个附件是触刀绝缘保护罩,安装在3NH底座的接线端子位置.安装方式详见下图:




Q5:3NE系列熔断器如何选配熔断器底座
A5: 3NE属于快速熔断器可用于半导体和线路保护,具有aR,gR,gS保护特性.与其配合使用的熔断器底座有3NH,3NP,3KL等.这些底座在3NE配合使用时电气参数会有所改变,因此在选型时请参考技术样本.
