CK2300系列 报警通讯控制主机接线图

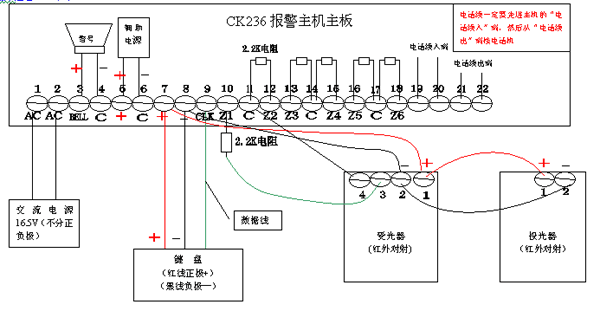

*236电池、接地都是另外的接线；  主机键盘容量不超过3个，使用0.7mm2电缆最长距离不超过150米； 探测器接线一般不超过150米，电缆要求不高，只要阻不超过50Ω即可。

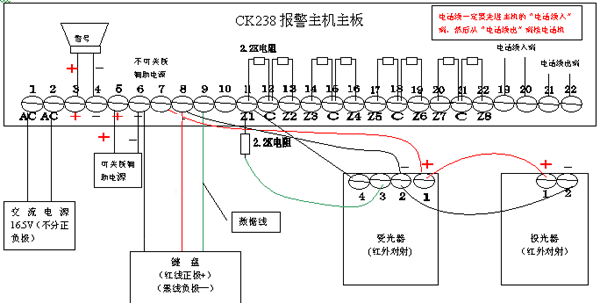

*238电池、接地都是另外的接线；  主机键盘容量不超过4个，使用0.7mm2电缆最长距离不超过150米； 探测器接线一般不超过150米，电缆要求不高，只要阻不超过50Ω即可。

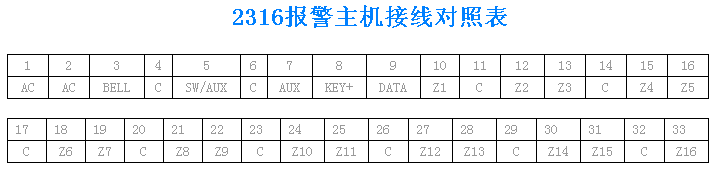

2316报警主机电话线接口采用六芯扁平接口，在电脑配件市场可以购得。

注意事项：

1、因耗电原因，报警主机只允许外接两个CK原装警号（SP20S），或一个国产警号（如ES626）。其余的警号，必须由另配的12V直流电源供电。

2、一台236、238报警主机外接探头不得超过8个。一台2316报警主机外接探头不得超过12个。超过数量的探头供电部分由另配的电源提供。

3、采用四芯线。红、黑分别接电源的正、负极；另两种颜色接信号端。户外探头（如对射），建议加两芯线专门用于探头防拆。

4、CK原装充电电池（1265）每隔3年必须更换，国产电池约2年更换。

5、6.5AH充电电池充足约需2~3天，严禁每天下班前关闭报警主机的交流供电。
