“环通”、阻抗匹配原理与工程应用

　　许多视频设备都有视频“IN,OUT”环通输入/输出功能，像监视器，矩阵，DVR,分割器等等；
环通功能与分配器本质不同，所以在千变万化的工程应用中，明白原理就好了。

　　此主题相关图片
　　

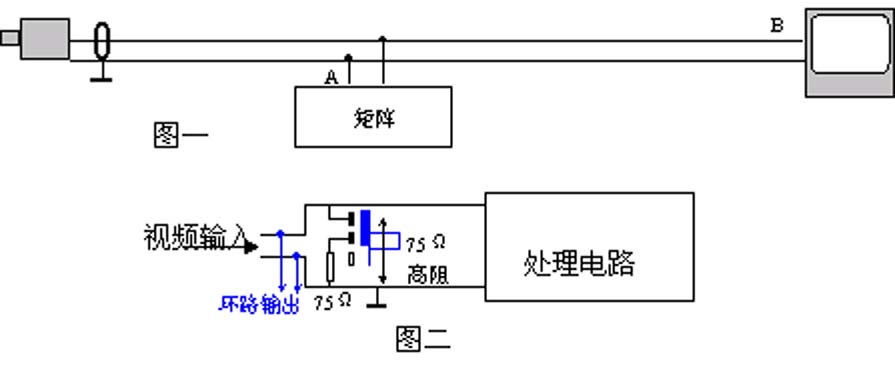

　　[环通原理]——见图二
　　1） 在设备输入端，视频输入直接送到设备内部处理电路；
　　2） 视频输入和环路输出直接并联在一起，
　　3） 该设备内，视频输入的75Ω输入匹配电阻由“开关” 控制；
　　4） “75Ω”为该设备终端匹配，用于无环路输出的终接状态；
　　5） 开关断开，为“高阻”状态——用于有环路输出的情况，本设备不是“传输终端”，不做终端匹配，只取电压信号；
[环通应用]——见图一
　　1） 摄像机视频信号同时传输给矩阵A和监视器B,
　　2） 监视器B为视频传输的最后终端，75Ω输入匹配电阻应设置在监视器B;
　　3） 矩阵A为中途节点，应该设置在“高阻”状态；
　　[视频传输匹配原则]
　　1） 一个视频传输电缆（通道），必须有、也只能有一个“75Ω”终端匹配；
　　2） 掌握“远端匹配，近端高阻”的原则；也可以接几个“中途节点”设备，不过“中途节点”设备都应设置为“高阻”（矩阵中有应用）；
　　[视频传输匹配错误]——见图三
　　1） 如图一，如果A\B两个设备都设置在“75Ω”，就是图三的情况，这时A点呈现并联低阻不匹配，A点产生反射，部分信号，反相送回源端，A/B设备得到的信号减弱；
　　2） A\B两个设备都设置在“高阻”，这时B点呈现“开路”不匹配，B点产生反射，部分信号，同相送回源端，A/B设备得到的信号太高　　——画面一片白；
　　3） A设备设置“75Ω”匹配，终端设备B设置高阻，可以吗？不行！！！这时从A点向B端看过去，是一种等效开路“长线阻抗效应”，可能是容性的，也可能是感性的，它可以与线路其他分布参数构成“谐振吸收”特性，把0-6M的某一个频率范围的信号衰减吸收掉大部分，造成严重的频率失真和信号反射重影；最近，一个双绞线传输重影的帖子，就是双绞线中间抽头引出信号，尾端多余的线没有剪掉，形成开路“长线阻抗效应”，阻抗不匹配反射，把多余的尾线剪掉后就好了，就是这个原理；
　　4） 谈谈矩阵多路输出问题，现象是：当矩阵的多路输出同时观看同一路信号时：一路输出，图像很好；切换到2路输出，图像对比度和清晰度有变化，4路输出时明显变坏，8路输出图像质量严重变坏。其原理就是多路输入“并联效果”，匹配阻抗降低，幅度（对比度）降低，输入电容增大，高频衰减加大，清晰度下降；有的矩阵产品目前还有这个问题，工程商应该学会检查这个性能，不管它是什么品牌，也不管它通过了什么测试，为了你的工程质量——检查！！！

　　此主题相关图片
　　
　　最后说明：
　　1. 也有有源环路结构的设备，没有阻抗开关，这类设备，显然不能作为中间节点设备应用；
　　2. 手动的阻抗开关，在监视器里应用较多；也有程序控制的阻抗开关，多在矩阵和DVR主机中应用；在监控中心矩阵、DVR\电视墙等多种设备应用中，应十分注意“匹配原则”；
　　3. 对于没有阻抗开关的设备，而又要应用到中间节点，这时可以打开机盖，把相关输入点的75Ω匹配电阻开路即可正常使用；
欢迎大家纠正、补充，不胜感谢！
