系列干扰抗干扰图文贴——之二

系列干扰抗干扰图文贴.gif>——之二——木纹干扰
图片来源：eie实验室

图片：重木纹干扰

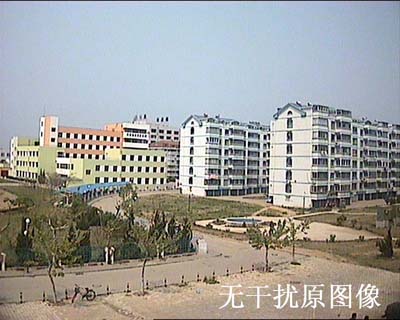

图片：原图像

系列干扰抗干扰图文贴.gif>——之二——木纹干扰
图片来源：eie实验室——木纹干扰

(斜竖条干扰，拉丝干扰，网纹干扰，白噪声干扰，噪点干扰，50赫兹横白条干扰，100赫兹横白条干扰等图片另行帖出)。

干扰属性：模拟外界电磁干扰。
干扰信号特征分析：木纹干扰是一种高频调制干扰信号，特别是含有“调频波成分”，“木纹”反映了干扰信号频率在一定范围的连续变化。

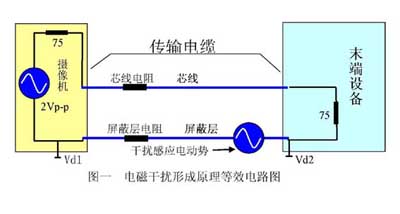

干扰形成的原因：外界电磁干扰在同轴电缆屏蔽层上产生的感应电流，在屏蔽层纵向电阻（阻抗）上产生了感应电动势（电压），并通过两端的75欧姆匹配电阻进入视频信号传输回路，在末端负载上产生了“干扰电压信号”；见图一

　　
关于模拟干扰与抗干扰实验的说明：

1. eie实验室经过长期对干扰产生机制的研究并结合工程实践，基本掌握了主要干扰类型的主要电磁特征，并成功的模拟出了常见的一些电磁干扰的工程表现特性，因此，和工程某个具体干扰比较起来，这种模拟干扰更具有普遍意义；

2.模拟干扰的目的是为了探讨抗干扰的有效措施，开发实用的抗干扰产品，指导工程实践。eie实验室开发出的抗干扰同轴电缆、加权抗干扰器的系列专利产品，已经取得了实验结果与工程实用效果的完全一致；

3. 实际工程中有干扰的还是少数，不是每个工程，每路图像都有干扰——所以要“亲身经历和看到”各种类型的干扰，也是“很难有机会的”。应注意的是：数字抓拍显示器的实际干扰图像效果，比监视器显示的实际干扰效果要弱一些，而且表现也不完全一样，有的差别还很大。这组照片采用了加重干扰抓拍的，目的是能对干扰的表现形式，有一个明确的印象，实际工程中遇到的干扰，一般都要弱很多—— “轻度”为多数情况，“中度”为少数情况，“重度”情况很少出现。

加权抗干扰器实际抗干扰效果：对“轻度”和 “中度”干扰，大都可以抑制的干干净净，偏重一些的干扰，可以抑制到基本可以接受。对重干扰抑制后的效果：有效削弱了干扰，但有残余干扰，图像画面由“干扰为主，看不清图像”，改变为“图像清楚，但还有干扰”，工程一般不能验收——好在这种“重度”情况很少出现。

抗干扰措施：参考工程抗干扰四大基本要领—— “一防，二避，三抗，四补”

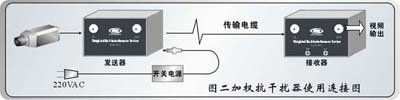

加权抗干扰器使用连接图——图二
