设计依据
“汽车美容公司”安防系统配置技术要求，以下文件为依据：
- GA/T75-94《安全防范工程程序与要求》
- GA/T74-2000《安全防范系统通用图形符号》
- GB50198-94《民用闭路监视电视系统工程技术规范》
- GB12663-90《防盗报警控制器通用技术条件》
- GA/T74-94《安全防范系统通用图形符号》
- GA/T75-94《安全防范工程程序与要求》
- 民用建筑电气设计标准 JGJ/T1-92
- 民用建筑电气设计规范 JGB/16-92
- 高层民用建筑设计防火规范 GBJ45-82
- 建筑设计防火规范 GBJ16-37
- 火灾自动报警设计规范 GBJ116-88
- 火灾自动报警系统施工及验收规范GBJ50166-92
- 智能建筑设计规范DBJ08-47-95
系统设计原则
报警联动方案设计以行业标准作为设计依据，结合贵公司的具体情况，用最佳设计方案体现最高的性能价格比，是本方案设计的指导思想，也是本方案设计的基本出发点和追求的目标。
本设计主要贯彻“高质量”及“低价格”两条主线来进行设计的。
根据公司的总体建筑平面图，并充分考虑现场实际情况，前端设计采用高清晰度彩色摄像机，视频传输采用抗干扰高屏蔽同轴电缆，控制信号传输采用带屏蔽专用控制电缆，保证视频信号和控制信号的准确传输；录像系统采用数字化硬盘录像系统，可以实现循环录像，并方便检索回放。防盗系统方面选用德国博世的CC408系统，该系统是一套性价比极高的国际品牌防盗系统。在提供高效稳定的防盗同时，也满足贵公司在“低价格”的要求。
先进性：
在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。
可靠性：
系统最重要的就是可靠性，系统一旦瘫痪的后果将是难以想象的，因此系统必须可靠地、能连续地运行，系统设计时在成本接受的条件下，从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求，使得故障发生的可能性尽可能少。即便是出现故障时，影响面也要尽可能小。
安全性：
对于安全防范系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。
可扩充性：
系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。
规范性：
由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。
四、系统组成
本弱电系统由视频监控系统、防盗报警系统组成。
（一）视频监控子系统用以对公司内的汽车美容过程和员工工作质量进行内部监控。即方便对公司自身的工作管理，又便于在遇到特殊情况发生时便于取证判断。监控的主机采用硬盘录像系统，具有编程控制功能，采取总线集中控制的方式。主机本身具有网络接口可以实现远程监控实现多媒体控制方式。满足公司提供给车主在任何可以联网的电脑处随时查看自己车辆的美容情况状态。
中心录像体系采取全录像的方式，即所有录像点均通过硬盘进行实时录像，便于操作人员发现情况后能及时将画面进行回放。
摄像机的基本布点情况：
1、在汽车美容服务区各安装六支摄像枪，并且带有红外补光功能，能在光线不足的情况下也能达到很好监控效果。以便于车主可以随时看到自己爱车的情况。以及方便出现纠纷时可调看录像，了解真实情况。
2、在收银台和楼下前台位置各装一个红外半球，方便对公司内部进行管理监督。
3、在二楼藏品区安装一个红外半球，对藏品区贵重物品进行24小时的监控。
4、在二楼休闲大厅和大VIP房间出入口处各安装红外枪机，以便于对内部的安全进行有效的监控。
5、在公司门外以各车辆停放以及通过的通道处各安装红外枪机，以便监控所有在内进行美容的车辆的安全。
（二）防盗报警系统是针对公司内无人或发生紧急情况时进行的防护，主机采用1台CC408，采取分线式报警模式，即能满足稳定高效的要求同时又节约不必要的成本。本子系统自身独立工作。
1．红外/微波双鉴式探测器，主要安放在房间内，楼梯出入口，通道出入口，用于防范非法闯入者。
2．门磁，用于安装在门口或窗户处，是一个低价高效的防护方案。当系统布防后，如非法入侵者打开门、窗，立刻可报警，是防盗报警的第一道防线。
通过CC408连接公用电话线，可在出现报警的时候第一时间把情况通过预设的电话报警方式，通知到用户。用户也可通过电话拨号方式远程对系统进行布防，也可以通过网络模块来实现软件的操作和管理，有助于公司的内部管理。
（三）考虑到系统的可扩展性，本系统中电视监控子系统可以通过更换或增加扩展板扩展。报警系统也可通过增加无线模块，增加无线布撤防功能。
五、系统功能

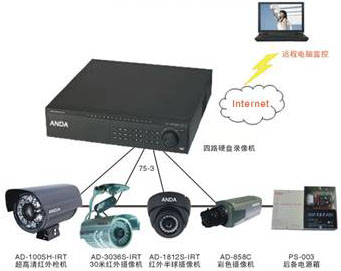

（一）监控系统框架图

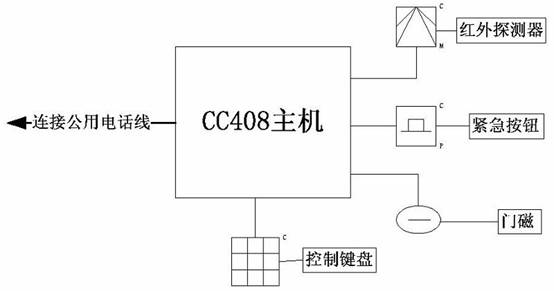

（二）防盗系统框架图
（三）主要设备
|
名称 |
品牌 |
型号 |
功能简介 |
|
硬盘录像机 |
ANDA |
AD-9416M |
16路音视频同步，总资源600帧/秒H.264硬件预览压缩，预览可达420线。客户端阮及浏览器支持网络传输及云镜控制。 |
|
硬盘 |
西数 |
1.5TB |
可16路连续24小时录像，保存时间不低于10天 |
|
红外枪机 |
ANDA |
AD-3036S |
1/3”SonyCCD，彩色红外日夜防水一体化摄像机，420线，0Lux，30m红外照射距离，6mm标配镜头，DC12V，不含支架 |
|
红外半球 |
ANDA |
AD-1812S |
1/3”SonyCCD，彩色红外海螺半球摄像机420线，0Lux，18M红外照射距离（6MM、8MM镜头可换），3.6MM标配镜头，DC12V。塑料外壳，内置红外灯。 |
|
报警主机 |
Bosch |
CC408 |
8个基本防区，2个子区独立运作，可兼容|CFSK传输格式，具备双报告，双功式，电话线断报警功能，如连接WE800E接收器，可使系统利用遥控器布防/撤防 |
|
标准键盘 |
Bosch |
CP508W |
标准8防区键盘 |
|
红外探测器 |
Bosch |
DS835IT-CHI |
探测范围：标准11米×11米 |
|
门磁 |
ANDA |
AD-M03 |
方门磁，动作距离18MM |
|
紧急按钮 |
ANDA |
AD-E01A |
大按钮 |
|
声光报警器 |
ANDA |
SE-H103 |
|
|
报警主机电池 |
ANDA |
TR12-7 |
DC12V7AH电池，搭配CC408用 |
|
监控电源 |
ANDA |
AD-PW-DC12/750 |
DC12V/750mA摄像机电源 |
六、设备点位分布
各类设备的点位分布见点位分布图。如有改变，可根据要求重新布置,也可以扩展其他功能。
