1 前言及项目概要
1.1 前言
随着网络技术的发展，人们的信息通讯的要求也越来越高。要求重新布设数据线缆，不仅增大施工难度，造成房屋及周边环境结构的破坏，而且也会浪费资金，特别是相对偏远的区域，如果布设数据线缆，将大大增加投入成本。为了充分解决了这一问题，基于802.11、微波技术的无线传输网络得到的快速的发展和应用，它提供了一种基于标准的、能满足未来发展需求的信息高速公路通道。无线传输作为有线传输的补充及延伸，其优势特点逐渐显现出来。它既实现本地用户之间的数据交换和传输，也能使用户通过无线设备与外部数据网络相连接。提供给用户多种业务的服务（INERTNET、VOIP、VOD等），该系统具有灵活性、开放性和扩展性，能够满足用户目前和将来的信息传输和交换的需要。
在本建议书中，我们将全面介绍Proxim系列产品支持远距离、高速率传输的产品，免去了有线/光纤安装费用和常规的每月费用，以低廉的价格提供载波级的通信性能。
1.2 项目名称
xx小区无线监控
1.3 系统需求
实现监控中心与48个监控点的视频数据传输。
2 Proxim无线设备产品简介
2.1 Proxim公司简介
Proxim公司是Wi-Fi和无线宽带网络应用的全球无线网络设备领导厂商，与Intel及Microsoft公司共同成立了WiMAX（即下一代无线产品标准）论坛，也是Wi-Fi战略联盟的重要成员，在纳斯达克股票交易市场公开上市，股票代码为：PROX。公司为移动企业、安全及监督、“最后一英里”接入、语音和数据骨干网传输、公共热点和城市地区网络等企业和服务供应商客户提供无线解决方案。公司产品系列包括：获得多项大奖的ORINOCO W-LAN产品、Tsunami以太网桥、Lynx点对点数字无线电通讯设备。
Proxim是全球唯一一家能在大楼内以及在不同位置间提供整套无线局域网（LAN）和广域网（WAN）产品和安全连接网络的制造商。在Proxim的帮助下，您能够以巨大的容量迅速而安全地连接几乎所有的设备和所有的人员，实现自由移动。如今，企业、服务商和各类用户可以实现以前无法做到的事情——或者说，您完全有能力这么做！
2.2 Lynx简介
Lynx系列数字微波传输设备提供了范围广泛的点对点固定无线连接解决方案，可为电信交换连接应用提供租用线路以外的成熟且低成本的替代解决方案。Lynx系列数字微波设备可提供从T1/E1到OC-3容量的不通无线连接带宽。由于其优异的系统增益，这些全双工设备设备可在从1公里到80公里以远的距离范围内提供电信级连接。
2.3 Tsunami快速无线网桥简介
Tsunami系列快速无线网桥产品提供的解决方案可以满足企业不断增长的对透明和可靠高速网络互连的需求。Tsunami快速无线网桥可为相距1公里至60公里以远的两个以太网交换机或路由器间提供网络连接。Tsunami网桥的总数据吞吐速率在16Mbps至860Mbps之间。
2.4 Tsunami MP简介
Tsunami Multipoint是点对多点户外无线系统，具有与有线数据网同等的高容量和高可靠性优点。Tsunami Multipoint系统使用IP包无线电发射机，并采用标准以太网接口和易于配置的设计，使高速网络能连接到多个以太网交换器、路由器或来自某一位置的多台PC。使用 Tsunami Multipoint，您能避免时间延迟及有线连接相关的费用，如 DSL、电缆调制解调器和 T1/E1 租用线的费用。Tsunami Multipoint 免去了有线/光纤安装费用和常规的每月费用，以低廉的价格提供载波级的通信性能。
3 方案设计
3.1 系统拓扑图

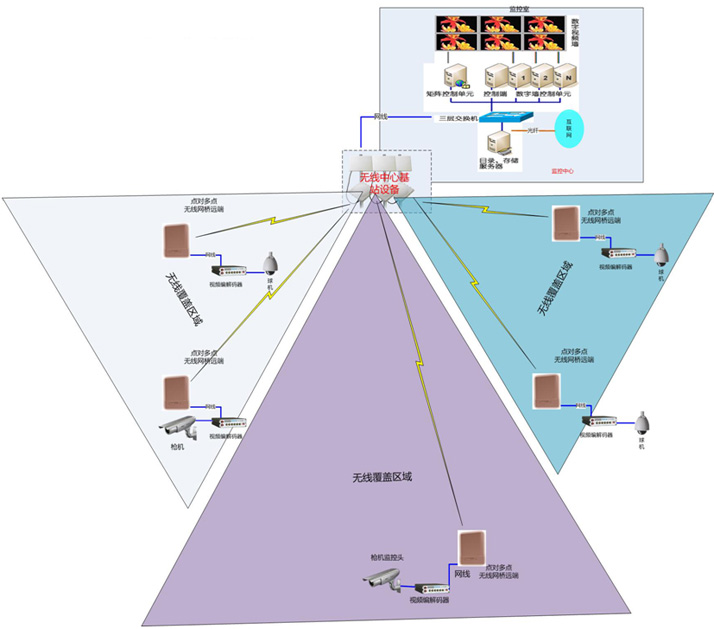

小区无线组网示意图
说明：根据用户的需求，约有48路监控点，约需48台监控设备，每个监控点所需的带宽为512K，按1M的带宽预算，考虑到其它的带宽开销，那么总的带宽需求约50M以上。
无线网络的组网思路为：根据现场情况来看，所有无线监控点需接入到监控中心，也就是将48路监控视频汇聚到监控中心。
组网建议如下：在上图中可看到监控点密集区约分为三部分，左下角（约15－20个监控点）、中间社区部分（约20个监控点）及右侧的社区（约15个监控点），以下将分别说明如何解决此三处的无线接入。
考虑到今后的扩展性，并考虑到对带宽的需求，及网络的一些额外开销。我们在监控中心架设3台PROXIM点对多点无线中心基站设备，都通过网线连接到交换机上，考虑到现场情况，我们分别外接5.8G 60度扇区天线，做180度无线覆盖。每个监控点的楼顶架设PROXIM点对多点集成天线无线远端设备。具体架设位置根据现场情况决定。每台PROXM基站设备提供54M的空中速率，实际可用带宽在30M左右,每个基站建议接入无线监控点15台。
PROXIM无线网络设备提供标准RJ45接口，通过视频编解码器的RJ45接口与枪机或球机相连接，这样，就将所监控到的视频信号通过无线网络传回到监控中心，如遇突发事件，社区安保人员可即时了解情况，并快速做出相应的处理。
对于监控中心需同时显示多路显示，建议采用好些的服务器，这样不会由于电脑的CPU处理能力不足导致视频出现丢帧及马赛克情况。对于需存储1个月的视频数据，建议采用磁盘阵列进行存储。因所有监控点均为数字监控，所以在中心机房处建议采用支持数字信号的显示屏。
3.2 PROXIM TSUNAMI MP11 5054-R系列产品介绍
应用范围
- 安全与监控－为重要场所和交通基础设施，如机场、桥梁、火车站等地点的高带宽和高清晰的监控摄像机提供无线解决方案
- 最后一公里接入－在DSL，Cable Modem，专线租用之外，提供一种极富竞争力的宽带接入解决方案
- 城域网络－为城市建筑提供安全可靠的连接
- 突发事件快速响应－在突发紧急事件中，传输诸如医疗信息及视频流等关键数据
- 企业/校园网连接－将网络扩展到分支机构、仓库，或其他没有接入手段的远程建筑物
- 移动热点－为轮渡、巴士或铁路系统提供娱乐和宽带的移动接入解决方案
技术指标
| 性能和可扩展性 | |
| WORP实现最佳性能 | 通过避免空中传输冲突并将有效载荷最大化，WORP协议极大提高系统性能 |
| 支持近非视距传输 | 支持在视距及近非视距（nLOS）环境中传输，大大提高了在乡村或高密度城区中部署的灵活性 |
| 高性能蜂窝设置 | 当配置为6扇区蜂窝时，蜂窝数据传输率高达324Mbps |
| 支持高密集用户 | 配置为6扇区蜂窝时，每蜂窝支持多达1500个用户单元 |
| 保证漫游传输带宽 | 在移动环境中支持高带宽应用，如高分辨率视频流 |
| 服务质量(QoS) | |
| WiMAX 802.16 QoS | 支持8个服务等级，每等级支持4种不同的服务流设置 |
| 传输优先级参数设置 | IP ToS服务类型（三层QoS分类），IP协议类型，802.1p tag（二层QoS分类），源/目标IP地址及掩码，源/目标TCP/UDP端口范围，源/目标MAC地址，VLAN ID，网络层协议 |
| 最低承诺带宽(CIR) | 可为每用户分别设定最低承诺传输数据带宽（Committed Information Rate） |
| 最大传输带宽(MIR) | 支持为每用户分别设定最大传输数据带宽（Maximum Information Rate） |
| 安全性 | |
| 单播、组播和广播控制 | 用户可定义阀值水平，防止带宽过度消耗导致网络性能降低 |
| 数据包过滤 | MAC地址、网络层协议、IP地址过滤提供超细粒度网络安全 |
| 服务区内部阻隔 | 使基站单元（BSU）作为用户站（SU）间通信的集中策略执行者，进一步加强用户隐私保护 |
| 安全的WORP协议 | 防止无线通讯窃听，WORP为免许可证频段中部署大规模无线应用的安全保障发挥关键作用 |
| 安全加密及认证 | 支持WEP、WEP+、AES等空中传输加密方式，RADIUS用户认证及计费 |
| 干扰抑制工具 | 可调接收阀值水平，发射功率控制以及动态频率选择 |
| 降低总体拥有成本 | |
| 动态速率选择 （DDRS） |
随无线链路变化或用户漫游状态自动优化数据吞吐率，保证最大限度的链路可用性 |
| 灵活安全的远程管理 | 受密码保护的Telnet、SNMP和WEB接口远程管理方式 |
| 天线校准工具 | 辅助音及实时显示接收信号水平的命令行界面（CLI），方便远距离天线安装 |
| 全面的系统监测工具 | 为监测，规划及无线网络管理提供多样的设备及组状态统计信息 |
| 减少重复租用成本 | 可在同一地点集中部署多个设备，降低安装所需的场地租用成本 |
| 可选择的用户单元 | SUA：提供标准N型接口的用户单元，可依不同需求配置多种类型的天线； SUR：集成型用户单元，提供可自由选择的两种极化方式（水平/垂直），缩短安装所需时间 |
| 恶劣环境下的快速启动 | 内置的珀尔帖温控系统自动控制系统温度，确保在-33℃～60℃温度范围内的系统快速启动，因此2454-R和5054-R可应用于各种极端气候中 |
| 远程启动 | 可通过室内供电单元对系统进行重启或配置重设操作 |
4 设备清单报价
| 序号 | 名称 | 描述 | 单位 | 数量 | 单价 | 合计 |
| 1 | 无线基站 | PROXIM 5054R-BSU 室外型基站单元设备 | 台 | 3 | ||
| 2 | 无线远端 | PROXIM 5012-SUR 室外型集成天线远端单元设备 | 台 | 48 | ||
| 3 | 避雷器 | 5 GHz避雷器 - 标准N公头到母头 | 个 | 3 | ||
| 4 | 附件 | 安装套件(防水胶泥、胶带等） | 个 | 6 | ||
| 5 | 天线 | 60度天线，标准母头 | 个 | 3 | ||
| 6 | 转接缆 | 低损耗天线跳线 - 标准N公头到公头 | 根 | 3 | ||
| 合计 |
