网络监控工程中IPC、交换机、NVR连接拓扑图

随着网络视频监控技术的发展，网络监控正在逐渐取代传统的模拟监控，相比于模拟监控，网络监控传输的是经过压缩的数字信号，需要借助于交换机搭建监控局域网实现传输。网络视频监控工程应该如何实现网络环境搭建呢？IPC与交换机的连接又该如何呢？

架构一：1-8个点的小型工程

针对于1-8个点的小型工程，可以直接采用普通百兆交换机实现网络环境搭建。假如采用200万像素IPC，码流以6Mbps计算，8台摄像机占用带宽为8*6=48M，而百兆交换机实际使用率为50%-70%，即50-70M，完全可以满足8台IPC的传输要求。

架构二：9-50个点的中小型工程

针对于 9-50个点的中小型工程，仅仅采用百兆交换机是远远不够的，需要更高性能的二层全千兆交换机作为汇聚，才能保证视频信息的流畅传输。

架构三：50个点以上的中大型工程

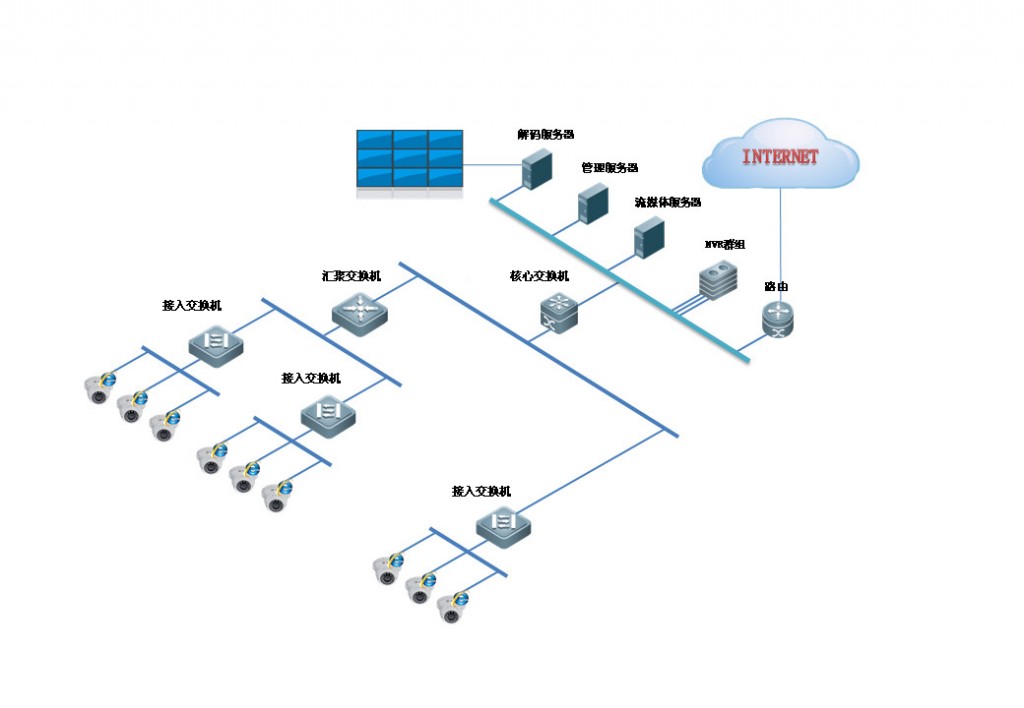

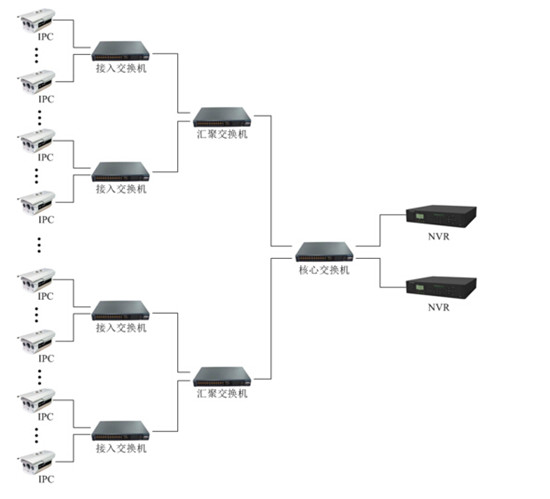

针对于50个点以上的中大型工程，需要采用三层网络架构：接入层、汇聚层、核心层。同时由于点位较多，对核心层交换机的性能要求较高，一般这种情况下需选择华为或华三等知名厂家的三层全千兆核心交换机。

注意事项：

针对于中大型数字视频监控工程，建议选择华为、华三等知名厂家交换机产品。
