一、客户需求
1、上一盘16路数字监控系统，硬盘录像。
2、 60个CCD（室外30个，室内30个）。
3、 每个CCD的图像都要通过局域网传输到主控室。
4、通过局域网进行云台、镜头控制。
5、有电子地图、CCD的位置有显示，可点开观看。
6、用光盘刻录机保存图像。
7、电视墙为12台29"彩电，1台100"大屏幕。
8、CCD分布较分散，且距离较远。
9、室内的红外探头报警后需要将相应的CCD图像传到主控室并录像。
10、不希望布太多的线，以免影响美观。
11、 现场示意图
1、上一盘16路数字监控系统，硬盘录像。
2、 60个CCD（室外30个，室内30个）。
3、 每个CCD的图像都要通过局域网传输到主控室。
4、通过局域网进行云台、镜头控制。
5、有电子地图、CCD的位置有显示，可点开观看。
6、用光盘刻录机保存图像。
7、电视墙为12台29"彩电，1台100"大屏幕。
8、CCD分布较分散，且距离较远。
9、室内的红外探头报警后需要将相应的CCD图像传到主控室并录像。
10、不希望布太多的线，以免影响美观。

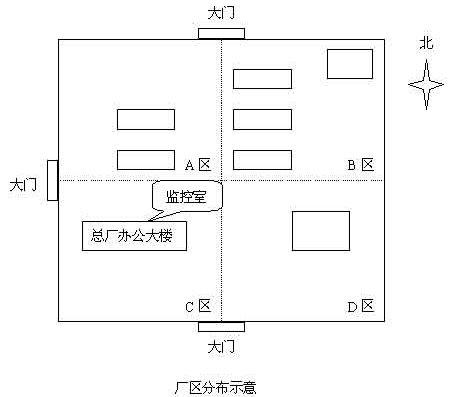

11、 现场示意图
说明：东西距离2km，南北距离2km，A、B、C区内监控点分布较密。
二、 现状分析
1、由于该企业所布监控点较多，在60个以上，并且网络带宽有限（100M局域网），客户要求每个CCD的图像都通过局域网传到主控室，这一点很难实现，传输每路图像需1.5～2.5M/S资源，而100M局域网实际可用顶多只有60～70M/S可利用，且为保障网内其它信息的通畅，能够传输图像的网络资源只有30M/S左右，在此情况下，最多只能同时传输18～20路图像。
2、通过网络传输的图像资为数字信号，而目前的电视机只能接收模拟信号。
3、客户要求具备较强的报警联动功能，而目前的网络监控设备推出时间不长，报警功能并不完善。
综上所述，客户提出的要求与现有条件有较大冲突，完全通过局域网进行监控的方案不可取。
三、 设计思想
1、将各个监控点根据客户实际需求分为三类：a. 环厂区实时监控系统 b. 各分厂、大楼分控系统 c. 跨厂区远程监控系统
2、在环厂区围墙附近设置16~20个监控点，用4台监控主机进行管理，并将图像通过无线方式传到监控室，用电视墙进行实时监看，对全厂进出口进行控制；在各分厂，各栋大楼内，分别建立独立的监控系统，每套监控系统管理4~16个监控点，所需监控主机数量由客户根据实际情况确定；在离厂区较远的各监控点，则采用网络摄像机终端进行管理，用2~3个该设备。

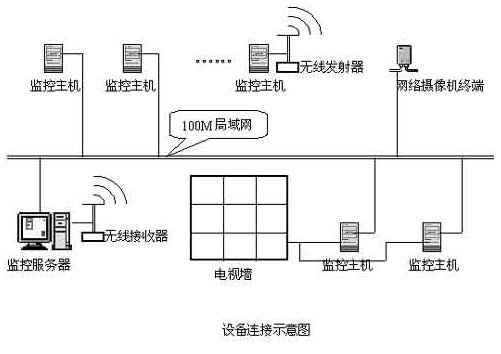

3、在主控室，采用3~4台监控服务器，对所有监控网点进行集中管理，各监控点与监控室的联系以原有100M局域网为载体。在主要监控点均加装报警设备，通过软件实现报警联动录像。
二、 现状分析
1、由于该企业所布监控点较多，在60个以上，并且网络带宽有限（100M局域网），客户要求每个CCD的图像都通过局域网传到主控室，这一点很难实现，传输每路图像需1.5～2.5M/S资源，而100M局域网实际可用顶多只有60～70M/S可利用，且为保障网内其它信息的通畅，能够传输图像的网络资源只有30M/S左右，在此情况下，最多只能同时传输18～20路图像。
2、通过网络传输的图像资为数字信号，而目前的电视机只能接收模拟信号。
3、客户要求具备较强的报警联动功能，而目前的网络监控设备推出时间不长，报警功能并不完善。
综上所述，客户提出的要求与现有条件有较大冲突，完全通过局域网进行监控的方案不可取。
三、 设计思想
1、将各个监控点根据客户实际需求分为三类：a. 环厂区实时监控系统 b. 各分厂、大楼分控系统 c. 跨厂区远程监控系统
2、在环厂区围墙附近设置16~20个监控点，用4台监控主机进行管理，并将图像通过无线方式传到监控室，用电视墙进行实时监看，对全厂进出口进行控制；在各分厂，各栋大楼内，分别建立独立的监控系统，每套监控系统管理4~16个监控点，所需监控主机数量由客户根据实际情况确定；在离厂区较远的各监控点，则采用网络摄像机终端进行管理，用2~3个该设备。
3、在主控室，采用3~4台监控服务器，对所有监控网点进行集中管理，各监控点与监控室的联系以原有100M局域网为载体。在主要监控点均加装报警设备，通过软件实现报警联动录像。
四、 系统特点
1、该系统采用韩国原产设备，技术较成熟、稳定可靠。
2、采用硬盘录相，无视频繁更换磁带，使用费用低。
3、 该系统硬件集成很高，设备少，安装、维护非常方便。
4、该系统软件为图形化界面，仅需短暂培训便可熟练操作。
5、实行分级管理，整个监控系统安全性大大提高，即使局域网临时出现故障，由于环厂区各监控点图像通过无线方式传输，不会受到影响。
6、随着技术的发展，升级空间较大，而升级主要通过软件实现，无需更换太多的设备。
2、采用硬盘录相，无视频繁更换磁带，使用费用低。
3、 该系统硬件集成很高，设备少，安装、维护非常方便。
4、该系统软件为图形化界面，仅需短暂培训便可熟练操作。
5、实行分级管理，整个监控系统安全性大大提高，即使局域网临时出现故障，由于环厂区各监控点图像通过无线方式传输，不会受到影响。
6、随着技术的发展，升级空间较大，而升级主要通过软件实现，无需更换太多的设备。
