平安城市求助可视对讲系统（IP网络）--〉典型案例/解决方案

一、项目背景：
    河北省保定市是一个拥有1100万人口，市区建成区面积300平方公里的城市，为全面打造“平安保定”，进一步增强群众的安全感，提高社会管理水平，启动了城市监控、可视报警系统的项目建设。其项目建设，主要分布在公共复杂场所、社区、居民小区、重点单位、要害部位和企业事业单位、学校、道路、交通检查站等部位，该市的可视报警系统项目以招投标的方式选用了来邦平安城市求助可视对讲系统（IP网络，双向对讲，NLS系列）。
    项目设计中，在市区重要管辖的10个派出所设立接警中心，即每个辖区派出所安装1台IP网络三十路一级主机NLS-30；在直管10个辖区派出所的2个公安分局各设立1台IP网络三百路高级主机NLS-300；在监控中心设立1台IP网络拨号式高级主机NLS-10000；在市、区的各个街道、单位等重要场所共设立160个

求助点，每个求助点均设置1个求助报警柱，且报警柱上设有1个紧急求助按钮，用于市民报警使用。
二、设计原则：
系统的设计应体现集成设计、经济实用性、可靠易用性、先进开放性的原则。
1、集成设计：应考虑整个监控系统各子系统间的协调，监控系统与网络系统的融合，监控系统与综合信息管理系统的统一集成。
2、经济实用性：以适用为原则，实现资源共享，避免重复投资；
3、可靠易用性：系统的操作界面应简洁、直观；采用成熟的或经过工程检验的先进技术，确保系统自身安全和信息传递的安全。
4、先进开放性：采用开放的技术标准，避免系统互联或扩展出现障碍；采用标准化的设计和标准化的产品，工程设计应考虑到未来发展和扩容。
三、项目使用方需求：
1、系统可在局域网LAN/广域网WAN（可跨网段跨路由）中传输。
2、辖区派出所、公安分局、监控中心需各放置一台可视对讲主机，具备联网功能。
3、所有求助点的紧急报警柱上要求安装一台带有报警按钮的可视对讲分机，同时分机要求具有防水、防潮、防粉尘、抗噪音及防拆、防人为暴力破坏功能。
4、具有紧急报警、双向可视对讲以及系统广播、监听监视、录音录像、托管等功能。
5、全触摸屏操作，可液晶屏显示求助点的紧急报警信息，并伴有语音播报。
6、采用先进的数字音视频技术，高清晰可视对讲，广播级音质，声音逼真、清晰、宏亮。
四、系统核心产品功能设计：
1、市、区求助点：
1) 市、区每个求助点的紧急求助报警柱上安装一台带有报警按钮的可视对讲分机，同时分机要求具有防水、防潮、防粉尘、抗噪音及防拆、防人为暴力破坏功能。
2) 当市民遭遇人身意外伤害或钱财丢失等意外、突发状况时，可通过就近的求助报警柱上的报警按钮发出报警，辖区派出所在接到市民的报警后，可在第一时间内与现场的报警市民双向可视对讲，接警人员可按照事发现场情况及地点，快速安排民警迅速赶到事发现场进行打击犯罪事件。
3) 可接收指挥调度中心的广播和通知。
2、辖区派出所：
1) 每个辖区派出所各安装一台触摸屏式的可视对讲一级主机，要求准确地显示各个求助点所属区域的报警分机号，并伴有语音播报声，同时要能与正在报警的市民双向可视对讲；另外责任民警或巡逻警员，可通过无线对讲机接警。
2) 免提或手柄通话，采用先进的回音消除技术和数字音视频技术，高清晰可视对讲，广播级音质，声音逼真、清晰、宏亮。
3) 可随时单独监听监视比较复杂的重要场所或循环监听监视各个求助点的现场情况，以加大力度保护市民的安全。
4) 可对所有求助点进行全区、分区广播喊话或播放MP3声音文件。例如：派出所可根据不同的场所，选择不同的播放文件，可对市民播放一些有关防抢、防偷、防丢等常识，对那些正准备实施犯罪的人起到一定制止等作用。
5) 可与其他辖区派出所、公安分局、监控中心之间双向可视对讲，便于接警工作的协调以及日常汇报。
6) 可根据值班情况，将本辖区派出所主机托管给其它辖区派出所主机管理。
7) 当值班民警遇事离开办公室时，市民的报警可自动上传到公安分局的主机上进行代答。
8) 可与视频监控系统联动。
9) 可记录市民的报警日志、报警开始时间、报警等待时间、通话开始时间、通话时间，并能对已录下的录音录像文件进行查询播放，供查询、调用。
3、公安分局：
1) 每个公安分局各安装一台触摸屏式的可视对讲高级主机，用于监管自己所管辖的派出所及市民的报警。
2) 免提或手柄通话，采用先进的回音消除技术和数字音视频技术，高清晰可视对讲，广播级音质，声音逼真、清晰、宏亮。
3) 可代答管辖内的派出所未能及时应答的市民报警。
4) 可对所有派出所、求助点进行全区、分区播放MP3声音文件或广播喊话（例如：下达指令、通知等）。
5) 可与辖区派出所、其他公安分局、监控中心之间双向可视对讲。
6) 可与视频监控系统联动。
7) 可记录市民的报警日志、报警开始时间、 报警等待时间、通话开始时间、通话时间，并能对已录下的录音录像文件进行查询播放，供查询、调用。
4、监控中心：
1) 安装一台触摸屏式的可视对讲高级主机，与公安分局、辖区派出所之间联网。
2) 监控过程中，如发现异常，可通过此主机对该求助点进行威慑喊话。
3) 可随时与辖区派出所、公安分局、监控中心之间双向可视对讲。
4) 可对所有求助点进行全区、分区广播喊话或播放MP3声音文件。
5) 免提或手柄通话，采用先进的回音消除技术和数字音视频技术，高清晰可视对讲，广播级音质，声音逼真、清晰、宏亮。

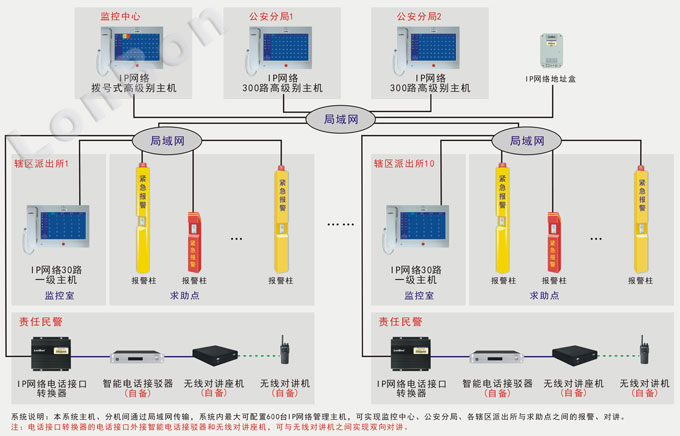

五、系统图和配置清单：

·一般放置在辖区派出所的桌面或操作台上。作一级管理主机使用。可管理30个IP网络分机。
·全数字IP网络一级主机，采用10.2寸数字真彩屏，智能全触摸式操作，低照度CMOS彩色摄像头，linux操作系统，界面高档美观。
·可在局域网LAN和广域网WAN传输（可跨网段跨路由），系统内最大可配置600台IP网络管理主机和七万多台IP网络分机。
·有免提和手柄两种通话方式，融入了来邦自主知识产权的数字音视频技术，可彻底消除回音，双向可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。

·可与其它派出所的一级主机、监控中心的高级主机、报警求助点的分机之间双向可视对讲。
·有托管功能。可将本主机的分机托管给其它IP网络一级主机管理。
·有红、绿双色路选按键以区分每路分机报警、对讲状态。
·有呼叫上传功能。当分机呼叫超时，若无人应答时，可将呼叫信息上传到监控中心的高级别管理主机上。
·有通话转接功能。可以将与网络分机的通话转接到系统内的任意一台主机上。
·有广播功能。可对所有分机进行全区、分区广播喊话或播放MP3声音文件；有定时广播功能、消防强切功能。有音频输入接口。
·有监听、自动循环监听功能。监听时，分机处无任何察觉。
·有开门提示、开锁功能。
·可配接无线手表发射机及无线手表接收机。
·有报警联动功能。
·有485通讯接口、报警输出口。
·可配接LCD液晶显示屏、LED点阵走廊显示屏。
·有录音录像功能（另购32GB录音录像模块），可记录报警日志、呼叫开始时间、 呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音录像文件进行查询播放，也可将录音录像文件导出至电脑进行播放。
·安装简捷，用RJ45标准网线，插入网络交换机任一端口即可工作。
·接口方式：RJ45网络接口。
·供电方式：外接直流电源。
·网络控制方式：Web service、TCP指令、UDP指令。
·随机附送开关电源（14V/2A）1个，网线3条。
·主机尺寸：320x220x102mm(LxWxH)。
2.2、IP网络300路高级主机（型号：NLS-300）：
·一般放在公安分局、监控中心桌面或操作台上。作高级别管理主机使用。可管理5台一级主机。
·全数字IP网络高级主机，采用10.2寸数字真彩屏，智能全触摸式操作，低照度CMOS彩色摄像头，linux操作系统，界面高档美观。
·可在局域网LAN和广域网WAN传输（可跨网段跨路由），系统内最大可配置600台IP网络管理主机和七万多台IP网络分机。

·有免提和手柄两种通话方式，融入了来邦自主知识产权的数字音视频技术，可彻底消除回音，双向可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。

·可与派出所的一级主机、报警求助点的分机之间双向可视对讲。

·有红、绿双色路选按键以区分每路分机报警、对讲状态。
·有监听、自动循环监听功能。监听时，分机处无任何察觉。
·有广播功能。可对所有分机进行全区、分区广播喊话或播放MP3声音文件；可对所有一级主机进行广播喊话。有定时广播功能、消防强切功能。
  有音频输入接口。
·有通话转接功能。可以将与网络分机的通话转接到系统内的任意一台主机上。
·有开门提示、开锁功能。
·可配接无线手表发射机及无线手表接收机。
·有报警联动功能。
·有485通讯接口、报警输出口。
·可配接LCD液晶显示屏、LED点阵走廊显示屏。
·有录音录像功能（另购32GB录音录像模块），可记录报警日志、呼叫开始时间、 呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音录像文件进行查询播放，也可将录音录像文件导出至电脑进行播放。
·安装简捷，用RJ45标准网线，插入路由器LAN端(或交换机)任一端口。
·接口方式：RJ45网络接口。
·供电方式：外接直流电源。
·网络控制方式：Web service、TCP指令、UDP指令。
·随机附送开关电源（14V/2A）1个，网线3条。
·主机尺寸：320x220x102mm(LxWxH)。
2.3、IP网络拨号式高级主机（型号：NLS-10000）：

·一般放在公安分局、监控中心桌面或操作台上。作高级别管理主机使用。
·全数字IP网络拨号式高级主机，智能全触摸式操作，有0-9号数字拨号键盘，可输入主机、分机编号进行对讲、监听。
·采用10.2寸数字真彩屏，低照度CMOS彩色摄像头，linux操作系统，界面高档美观。
·可在局域网LAN和广域网WAN传输（可跨网段跨路由），1台拨号式主机最多可管理600台一级主机和七万多台IP网络分机；可任意呼叫系统内的主机或分机。

·有免提和手柄两种通话方式，融入了来邦自主知识产权的数字音视频技术，可彻底消除回音，双向可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。

·可与派出所的一级主机、报警求助点的分机之间双向可视对讲。
·可显示多路分机的报警，并保持报警状态。
·有广播功能。可对所有分机进行全区、分区广播喊话或播放MP3声音文件；可对所有一级主机进行广播喊话。有定时广播功能、消防强切功能。
  有音频输入接口。
·有通话转接功能。可以将与网络分机的通话转接到系统内的任意一台主机上。
·有监听功能。监听时，分机处无任何察觉。
·可配接无线手表发射机及无线手表接收机。
·有报警联动功能。
·有485通讯接口、报警输出口。
·可配接LCD液晶显示屏、LED点阵走廊显示屏。
·有录音录像功能（另购32GB录音录像模块），可记录报警日志、呼叫开始时间、 呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音录像文件进行查询播放，也可将录音录像文件导出至电脑进行播放。
·安装简捷，用RJ45标准网线，插入路由器LAN端(或交换机)任一端口。
·本系列主机可设置为寻呼主机：只接受主机呼叫，可对系统内的分机
  或主机进行呼叫、可视对讲。
·接口方式：RJ45网络接口。
·供电方式：外接直流电源。
·网络控制方式：Web service、TCP指令、UDP指令。
·随机附送开关电源（14V/2A）1个，网线3条。

2.5、IP网络电话接口转换器（型号：NLS-ATA）：
·可通过该电话接口插上无绳电话机，即组成网络无线主机。

·可在局域网LAN和广域网WAN传输（可跨网段跨路由）。
·可通过该电话接口外接智能电话接驳器和无线对讲座机，可与无线对讲机之间实现双向对讲。
·可通过Web地址设置本机多项参数。
·可与分机双向呼叫、对讲。
·可LED数码显示呼叫主机号、分机号。
·安装简捷，与电话机通过RJ11接口连接；配有RJ45标准网线，插入交换机任一LAN端口即可工作。
·接口方式：RJ45网络接口、RJ11接口。
·随机附送开关电源（14V/2A）1个，网线1条。
·尺寸：155x147x41mm(LxWxH)。

2.6、IP网络全金属防暴分机（含摄像头，型号：NLS-AE6-S）：
·内置低照度CMOS彩色摄像头，壁挂式安装，可在局域网LAN和广域网WAN传输（可跨网段跨路由），linux操作系统，一般安装在求助报警柱上。
·全铝合金CNC加工，表面拉丝，精致美观。送配内六角不锈钢安装螺丝。
·具有防水、防潮、防粉尘、抗噪音及防拆、防人为暴力破坏功能。
·融入了来邦自主知识产权的数字音视频技术，可彻底消除回音，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
·可向派出所、监控中心主机求助报警及双向可视对讲。
·可作监听头用。
·有网络广播功能。可通过网络接收主机的MP3文件广播或喊话。
·有消防广播强切功能。当有消防报警时，自动将声音强切到最大音量。
·可存储多个音频文件(mp3、wav)，可以接受第三方软件的控制指令，播放指定的音频文件。
·有通话数据保密功能。对传输中的数据进行加密，以防止他人窃听利用，使通话更安全。
·安装简捷，配有RJ45标准网线，插入路由器LAN端(或交换机)任一端口即可工作。
·可增加POE模块(另购) 或 外接POE电源分离器(另购)使用，由POE交换机通过网线供电。
·接口方式：RJ45网络接口。
·供电方式：外接直流电源供电；集中直流供电。
·工作电压：DC12V～18V。
·工作电流：最大300mA。
·随机附送开关电源，DC12V/0.5A 1个；三通转换1个。
·随机装配RJ45标准网线1条（线长45cm）；电源线1条（线长45cm）。
·尺寸：90x180x25mm(LxWxH)。。
2.7、IP网络地址盒（型号：NLS-SE）：
·系统必配。一套系统只需配一台此IP网络地址盒，需要安置在系统内所有主机和分机都能访问到的位置：
  1、当主机和分机全部在局域网（LAN）内同一网段时，地址盒的IP定为该网段的任意有效IP；
  2、当主机或分机在局域网（LAN）内跨网段时，地址盒的IP必须定为最上层网段（所有主机和分机都能访问到）的IP；
  3、当主机或分机在广域网（WAN）时，地址盒的IP必须定为广域网（WAN）内的静态IP。
·用于主机和分机的IP地址注册查询、sip服务、音视频代理等。
·预装操作系统、数据库及来邦代理软件等。
·接口方式：RJ45网络接口。
·供电方式：外接直流电源。
·工作电压：DC12V。
·工作电流：80～150mA。
·随机附送开关电源（12V/0.5A）1个，网线1条。
·尺寸：195x125x43mm(LxWxH)。
八、系统的优势特点：
本系统主要具备先进性、高稳定性、高安全性、高可扩展性、低成本等特点。
压缩算法的先进性：我公司研发的G.711/G.711的视频压缩技术，具备高压缩比、清晰、码流可控、适合网络传输等特点；
前端设备的先进性：前端采用网络IP分机，是真正的专用安防产品，目前已广泛应用于金融、海关等行业，具有高可靠性和高稳定性；
整体架构的先进性：前端网络传输、后端集中管理的整体结构，是一种先进的网络语音通话方案，一旦成功实现，具有很好的可推广性；联网集中管理，便于管理，提高效率，是真正的网络语音对讲系统；
稳定性：嵌入式架构带来的超稳定性：前端平台采用嵌入式架构，所有代码均固化在芯片上，再也不会出现“系统崩溃”“病毒入侵”等问题；中心解码设备也采用嵌入式结构，脱离PC模式，使系统更加稳固；
可扩展性：本系统基于IP方式构建，中心建立完成后不会再因为系统前端设备的增加而扩建，而前端设备可以根据需要随意添加，后台管理同样能承受。因此本系统具备了非常强的可扩展性。
