一、项目背景:
中国银行广西省分行,其总部营业厅设在南宁市,旗下管辖的二级分行主要分布在柳州、桂林、北海等13个城市,共涉及网点有280个、ATM取款机570个;为便于统一管理及实现求助、报警、对讲等功能需要安装一套IP网络可视对讲系统。该项目全部选用的是来邦银行ATM求助可视对讲系统(IP网络,双向对讲,NLS系列)。 本项目工程共有1个总控中心,13个分控中心和570个ATM取款机前端组成。总控中心选用1台IP网络拨号可视对讲主机NLS-10000;分控中心共选用13台IP网络九十路可视对讲主机NLS-90,每个ATM取款机前端均配置了IP网络金属防暴分机NLS-AE3,以及系统中用于IP地址注册查询设备的IP网络地址盒。 |
|
|||||||||||||||||||||
二、设计原则:

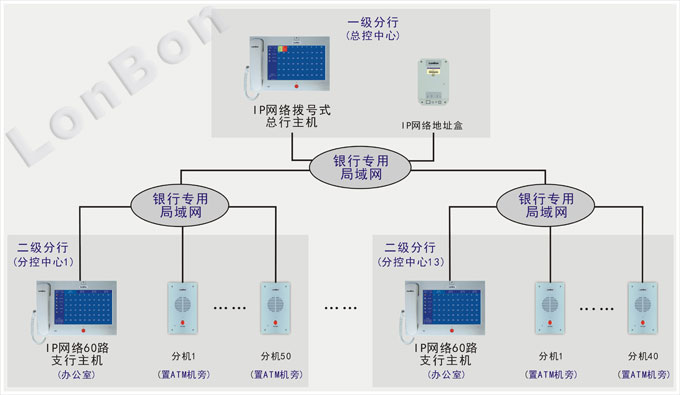

1、系统的设计应体现集成设计、经济实用性、可靠易用性、先进开放性的原则。 2、集成设计:应考虑整个监控系统各子系统间的协调,监控系统与网络系统的融合,监控系统与综合信息管理系统的统一集成。 3、经济实用性:以适用为原则,实现资源共享,避免重复投资; 4、可靠易用性:系统的操作界面应简洁、直观;采用成熟的或经过工程检验的先进技术,确保系统自身安全和信息传递的安全。 5、先进开放性:采用开放的技术标准,避免系统互联或扩展出现障碍;采用标准化的设计和标准化的产品,工程设计应考虑到未来发展和扩容。 三、项目需求: 1、每个分行监控管理中心需全部配有一台可视对讲主机; 2、570个ATM取款机前端需全部配有防拆、防暴力破坏的对讲分机; 3、每个分行之间可双向呼叫可视对讲; 4、13个二级分行可各自管理辖区内的ATM取款机; 5、分行总部也可管理570个ATM取款机的前端分机; 6、每个ATM取款机前端均可与所有分行主机间进行报警、对讲。 四、系统核心产品使用需求: 1、IP网络拨号可视对讲主机: ·可在局域网LAN和广域网WAN传输(可跨网段跨路由),放置在分行总部监控管理中心的桌面或操作台上,作高级别管理主机使用;可管理13个二级分行的管理主机。 ·采用10.2寸数字真彩屏,低照度CMOS彩色摄像头,linux操作系统。 ·有免提和手柄两种通话方式,采用先进的回音消除技术,内置高灵敏度话筒、喇叭。 ·广播采用MP3、通话采用32K音频采样,广播级音质,声音逼真、清晰、宏亮。 ·与二级分行主机之间可双向可视对讲。 ·有485通讯接口。 ·安装简捷,用RJ45标准网线,插入路由器LAN端(或交换机)任一端口。 2、IP网络六十路可视对讲主机: ·可在局域网LAN和广域网WAN传输(可跨网段跨路由),放置在二级分行监控管理中心的桌面或操作台上。 ·系统内可同时配置13台IP网络六十路可视对讲主机,每台IP网络六十路可视对讲主机可管理50台ATM取款机前端的分机。 ·采用10.2寸数字真彩屏,智能全触摸式操作,低照度CMOS彩色摄像头,linux操作系统。 ·有免提和手柄两种通话方式,采用先进的回音消除技术,内置高灵敏度话筒、喇叭。 ·广播采用MP3、通话采用32K音频采样,广播级音质,声音逼真、清晰、宏亮。 ·与所有分行的主机之间可双向可视对讲。 ·有托管功能。可将二级分行主机的分机托管给系统内其它二级分行主机管理。 ·有呼叫转移功能,当分机呼叫超时,若无人应答时,可将呼叫信息转移到分行总部的管理主机上。 ·有红、绿双色路选按键以区分每路分机报警、对讲状态。 ·可同时显示多路分机的报警,并保持报警状态。 ·可配接解码板,实现视频联动。 ·有报警输出口,可接报警喇叭、闪灯。 ·有485通讯接口。 ·安装简捷,用RJ45标准网线,插入路由器LAN端(或交换机)任一端口。 3、IP网络金属防暴分机: ·嵌入式安装,可在局域网LAN和广域网WAN传输(可跨网段跨路由),安装在ATM机旁的墙壁上。 ·采用铝合金面板,含ABS防火安装底盒、支撑杆及内六角固定螺丝,具有防拆、防人为暴力破坏功能。 ·可通过web界面设定分机编码。 ·采用先进的回音消除技术,内置高灵敏度话筒、喇叭。 ·广播采用MP3、通话采用32K音频采样,广播级音质,声音逼真、清晰、宏亮。 ·与主机间免提式双向对讲。 ·可向管理主机报警及对讲。 ·可外接报警按钮和解除按钮(报警按钮:可代替本分机上的报警按钮,向主机发出报警;解除按钮:可解除本分机的报警)。 ·有开关量输出,可外接报警联动设备。 ·可外接咪头、喇叭、有源音箱。 ·有录音输出端口,可配合语音卡、硬盘录像机等同步录像、录音。 ·安装简捷,用RJ45标准网线,插入路由器LAN端(或交换机)任一端口。 五、系统图和配置清单: |
||||||||||||||||||||||
|
||||||||||||||||||||||
六、系统布线要求:
1、本系统是基于局域网LAN(可跨网段跨路由)传输方式,管理主机、分机间连接可直接利用银行内部的现有网络进行传输。用RJ45标准网线,插入路由器LAN端(或交换机)任一端口即可工作。 2、本系统除所配变压器的输入电压为AC220V外,其余线路的工作电压均在DC18V以下的安全电压。 七、系统主要产品特点及功能: 1、系统构成 内部可视对讲系统(IP网络)产品有必配的可视对讲主机、IP网络对讲分机、IP网络地址盒;还有可选配其它系列配件:IP网络广播消防矩阵、报警按钮、解码板、电源箱等。 2、产品功能: 2.1、IP网络拨号可视对讲主机(型号:NLS-10000): ·一般放置在银行总行的监控管理中心。可作高级别管理主机使用。 ·全数字IP网络拨号可视对讲主机,智能全触摸式操作,有0-9号数字拨号盘,可输入主机、分机编号进行对讲、监听。 ·采用10.2寸数字真彩屏,低照度CMOS彩色摄像头,linux操作系统,界面高档美观。 ·可在局域网LAN和广域网WAN传输(可跨网段跨路由),1台拨号式主机最多可管理599台支行主机;可任意呼叫系统内的主机或分机。 ·有免提和手柄两种通话方式,融入了来邦自主知识产权的数字音视频技术,可彻底消除回音,双向可视对讲,广播采用MP3、通话采用32K音频采样,广播级音质,声音逼真、清晰、宏亮。 ·可与系统内的管理主机或分机进行双向可视对讲。 ·可液晶显示多路分机的报警,并保持报警状态。 ·有广播功能。可对所有分机进行全区、分区广播喊话或播放MP3声音文件;可对所有一级主机进行广播喊话。有定时广播功能、消防强切功能。 有音频输入接口。 ·有监听功能。监听时,分机处无任何察觉。 ·可配接解码板,实现视频联动。 ·有485通讯接口、报警输出口。 ·有录音查询功能(须定制),含16GB的SD卡,可记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间,并能对已录下的录音文件进行查询播放,也可将录音文件导出至电脑进行播放。 ·安装简捷,用RJ45标准网线,插入路由器LAN端(或交换机)任一端口。 ·本系列主机可设置为寻呼主机:只接受主机呼叫,可对系统内的分机或主机进行呼叫、可视对讲。 ·接口方式:RJ45网络接口。 ·供电方式:外接直流电源。 ·随机附送开关电源,14V2A。 ·尺寸:320x220x102mm(LxWxH)。 2.2、IP网络六十路可视对讲主机(型号:NLS-60): ·一般放置在银行支行监控管理中心的桌面或操作台上。有多级管理设置功能,可作一级管理主机使用。 ·全数字IP网络主机,采用10.2寸数字真彩屏,智能全触摸式操作,低照度CMOS彩色摄像头,linux操作系统,界面高档美观。 ·可在局域网LAN和广域网WAN传输(可跨网段跨路由),系统内最大可配置600台IP网络管理主机;可管理60个IP网络分机。 ·有免提和手柄两种通话方式,采用先进的回音消除技术,内置高灵敏度筒及喇叭。融入了来邦自主知识产权的数字音视频技术,高清晰可视对讲,广播采用MP3、通话采用32K音频采样,广播级音质,声音逼真、清晰、宏亮。 ·可与系统内的管理主机或分机进行双向可视对讲。 ·有托管功能。可将本主机的分机托管给系统内其它支行的IP网络主机 管理。 ·有红、绿双色路选按键以区分每路分机报警、对讲状态。 ·有呼叫转移功能,当分机呼叫超时,若无人应答时,可将呼叫信息转移到总行管理主机上。 ·有喧哗报警开启功能。当分机端有喧哗时,可向主机报警。 ·有广播功能。可对所有分机进行全区、分区广播喊话或播放MP3声音文件;有定时广播功能、消防强切功能。有音频输入接口。 ·有监听、自动循环监听功能。监听时,分机处无任何察觉。 ·可配接解码板,实现视频联动。 ·有485通讯接口、报警输出口。 ·有录音查询功能(须定制),含16GB的SD卡,可记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间,并能对已录下的录音文件进行查询播放,也可将录音文件导出至电脑进行播放。 ·安装简捷,用RJ45标准网线,插入网络交换机任一端口即可工作。 ·接口方式:RJ45网络接口。 ·供电方式:外接直流电源。 ·随机附送开关电源,14V2A。 ·尺寸:320x220x102mm(LxWxH)。 2.3、IP网络金属防暴分机(型号:NLS-AE3): ·嵌入式安装,linux操作系统,可在局域网LAN和广域网WAN传输(可跨网段跨路由),外形别致精美,一般安装在 ATM机旁的墙壁上。 ·采用铝合金面板,含ABS防火安装底盒、支撑杆及内六角固定螺丝,具有 防拆、防人为暴力破坏功能。 ·可通过web界面设定分机编码。 ·融入了来邦自主知识产权的数字音视频技术,可彻底消除回音,广播采用MP3、通话采用32K音频采样,广播级音质,声音逼真、清晰、宏亮。 ·须配合主机方可使用,与主机间免提式双向对讲。 ·可向管理主机报警及对讲。 ·有大声喧哗报警功能。即:设置分机处于持续喧哗并超过一定分贝时, 可自动向主机发出报警。 ·可外接报警按钮和解除按钮(报警按钮:可代替本分机上的报警按钮,向主机发出报警;解除按钮:可解除本分机的报警)。 ·有开关量输出,可外接报警联动设备。 ·可外接咪头、喇叭、有源音箱。 ·可作监听头用。 ·有录音输出端口,可配合语音卡、硬盘录像机等同步录像、录音。 ·可存储多个音频文件(mp3、wav),可以接受第三方软件的控制指令,播放 指定的音频文件。 ·安装简捷,用RJ45标准网线,插入路由器LAN端(或交换机)任一端口。 ·可增加POE模块(需付市场价:200.00元)或 外接POE电源分离器(需付市场价:300.00元)使用,由POE交换机通过网线供电。 ·接口方式:RJ45网络接口。 ·供电方式:外接直流电源供电或集中直流供电。 ·工作电压:DC12V~18V。 ·工作电流:最大300mA。 ·随机附送电源,DC12V0.5A 1个。 ·金属外壳尺寸:110x200x2mm(LxWxH)。 ·安装底盒尺寸:90x180x60mm(LxWxH)。 2.4、IP网络地址盒(型号:NLS-SE): ·系统必配。一套系统只需配一台此IP网络地址盒,需要安置在系统内所有主机和分机都能访问到的位置: 1、当主机和分机全部在局域网(LAN)内同一网段时,地址盒的IP定为该网段的任意有效IP; 2、当主机或分机在局域网(LAN)内跨网段时,地址盒的IP必须定为最上层网段(所有主机和分机都能访问到)的IP; 3、当主机或分机在广域网(WAN)时,地址盒的IP必须定为广域网(WAN)内的静态IP。 ·用于主机和分机的IP地址注册查询、sip服务、音视频代理等。 ·预装操作系统、数据库及来邦代理软件等。 ·接口方式:RJ45网络接口。 ·供电方式:外接直流电源。 ·工作电压:DC12V。 ·工作电流:80~150mA。 ·随机附送电源,DC12V0.5A 1个。 ·尺寸:195x125x43mm(LxWxH)。 八、系统的优势特点: 本系统主要具备先进性、高稳定性、高安全性、高可扩展性、低成本等特点。 压缩算法的先进性:我公司研发的G.711/G.711的视频压缩技术,具备高压缩比、清晰、码流可控、适合网络传输等特点; 前端设备的先进性:前端采用网络IP分机,是真正的专用安防产品,目前已广泛应用于金融、海关等行业,具有高可靠性和高稳定性; 整体架构的先进性:前端网络传输、后端集中管理的整体结构,是一种先进的网络语音通话方案,一旦成功实现,具有很好的可推广性;联网集中管理,便于管理,提高效率,是真正的网络语音对讲系统; 稳定性:嵌入式架构带来的超稳定性:前端平台采用嵌入式架构,所有代码均固化在芯片上,再也不会出现“系统崩溃”“病毒入侵”等问题;中心解码设备也采用嵌入式结构,脱离PC模式,使系统更加稳固; 可扩展性:本系统基于IP方式构建,中心建立完成后不会再因为系统前端设备的增加而扩建,而前端设备可以根据需要随意添加,后台管理同样能承受。因此本系统具备了非常强的可扩展性。 |
