1 概况
山西省保德政务服务中心以“廉洁、公正、高效、便民”为服务宗旨,是集便民服务、行政审批、公共资源交易、电子公务监察“四位一体”的综合服务与监察机构。该政务服务中心为改善服务政务环境和提高办事效率,于2012年3月份进行了改造扩建,同期以招投标的方式选用了来邦触摸屏排队系统(IP网络)。 该政务服务中心大厅分一、二2层楼,项目应用中,其一层放置了2台发号主机(联网出票,供顾客就近取票使用)、48台点阵窗口显示屏、48台叫号器、1台液晶主显示屏,以及系统中用于通讯的主控箱等;二层楼放置了放置了1台发号主机、16台点阵窗口显示屏、16台叫号器、1台液晶主显示屏,以及系统中用于通讯的主控箱等。 2 设计原则: 1) 系统设计应体现经济实用性、可靠易用性、先进开放性的原则。 |
|
|||||||||||||||||||||||||||||||||||||
2) 集成设计:应考虑整个大厅排队系统之间的协调,排队系统与网络系统的融合以及与综合信息管理系统的集成。
3) 经济实用性:以适用为原则,实现资源共享,避免重复投资。 4) 可靠易用性:系统的操作界面应简洁、直观;采用成熟的先进技术,确保系统自身安全和信息传递的安全。 5) 先进开放性:采用开放的技术标准,避免系统互联或扩展出现障碍;采用标准化的设计和标准化的产品,工程设计应考虑到未来发展和扩容。 3 使用方需求: 1) 系统基于局域网传输,访客可自助式取票。 2) 号票内容可根据需要随时更改票面内容。 3) 取票按钮数量及名称类型可根据项目业务变动随时更改。 4) 每个窗口可以办理一项或者多项业务。 5) 每个窗口单独显示当前窗口的呼叫信息,大厅的任何角落都能听到叫号语音信息。 6) 叫号顺序可根据时间流水号来排序,也可根据窗口办理的优先队列排序。 7) 系统自动复位清零,每天第一次开机号票号码重新编号。 8) 要求有统计功能,可以把每天的业务量统计成一份报表,且报表可直接打印。 9) 整个系统安装方便,布线简单。 4 系统核心产品功能设计: 4.1 等候大厅: 摘要:在等候大厅,放置1-2台取票机、1台语音控制箱、1台等候液晶主显示屏,其取票机主要供顾客取票,等候液晶主显示屏用于顾客查看当前正在办理的业务号码,语音控制箱用于取票机的数据通讯、交换以及调节音量等。 4.1.1 取票机: 1) 基于局域网传输,17英寸LCD触摸屏,供顾客取票等候叫号使用。 2) 专业开发,软件界面直观,操作简单。 3) 可2台取票机联网出票,可同时服务20个队列、48个工作窗口。 4) 可随时自行设置办理业务队列名称和每天出票数。 5) 可根据需要设置各个窗口办理一项或多项业务。 6) 可根据需要随时对每个窗口的相应队列业务资料进行增加、修改、删除。 7) 可设置VIP客户和大额客户优先办理服务。 8) 可按队列顺序或抽取号码先后顺序进行呼叫。 9) 可根据需要随时更换软件界面中的图标队列名称、背景图。 10) 可根据需要进行设置、增减软件中界面的业务队列按钮。 4.1.2 主控箱: 1) 配合取票机使用,主要用于取票机的数据通讯及交换用,另提供音频信号给音箱。 2) 基于局域网传输,嵌入式操作系统。 3) 安装简捷,有一个RJ45网络接口,用网线与交换机LAN端任一端口相连;二个叫号器RJ45总线接口,可用网线连接叫号器;三个点阵屏RJ45总线接口,可用网线连接点阵窗口屏、点阵主显示屏。 4) 内置数字功放,20W+20W立体声定阻输出,直接接吸顶式喇叭、音箱;另有“音频输出”接口,可外接功放,驱动吸顶式喇叭、音箱。 5) 可调节吸顶式喇叭、音箱音量大小。 4.1.3 液晶主显示屏: 1) 可大屏幕液晶显示当前多位受理的顾客号码、受理窗口号、受理业务状态、以及最近几位正要受理的顾客号码。 2) 可显示年、月、日、星期、时间。 3) 可根据需要设置单位名称。 4.2 办理窗口: 摘要:每个办理窗口安装一台点阵窗口显示屏,同时每个办理窗口的工作人员也配置一台叫号器,用于工作人员呼叫顾客前来窗口办理业务同时,并能将要办理的号码在本窗口显示屏上显示。 4.2.1 窗口显示屏: 1) 由五位16X16点阵(Φ5mm)组成,可同时显示五位汉字信息。 2) 基于485总线传输。 3) 可显示办理的窗口号、顾客号码及礼貌用语。 4) 可显示礼貌类用语,当该窗口暂停服务时,该窗口显示屏显示“暂停服务”。 4.2.2 叫号器: 1) 大屏幕LCD显示屏,美观、清晰、操作简单,可显示受理顾客号码、当前等待人数。 2) 基于485总线传输。 3) 安装方便、操作简单、易用、可靠。 4) 多种功能按钮;如“上一位”、“下一位”、“叮咚”、“重呼”。 5) 每台叫号器可自行编码。 5 系统图和配置清单: |
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||

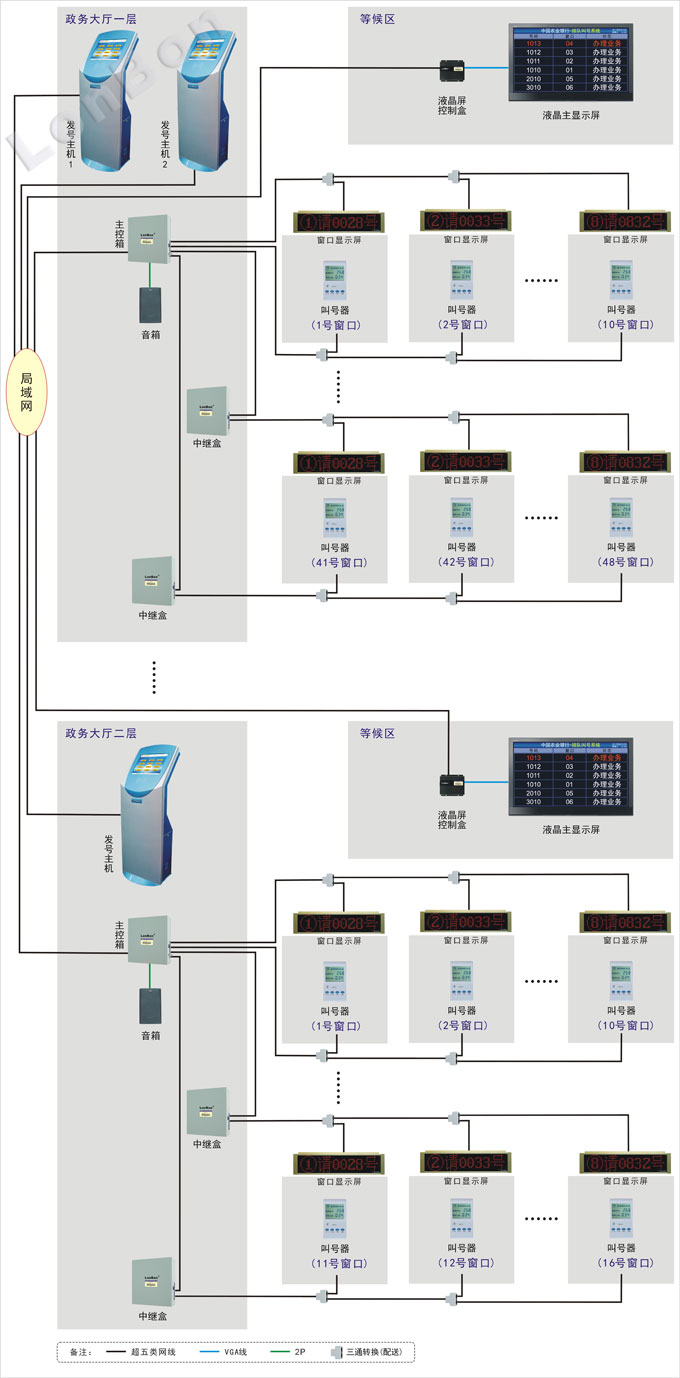

7 系统布线要求:
1) 本系统中发号主机与主控箱、液晶屏控制盒间采用局域网传输,主控箱与叫号器、点阵窗口显示屏间采用六类八芯网络线连接;主控箱与音箱间采用RVB2X0.5m㎡线,阻抗小于4欧。 2) 本系统布线时单独走线,允许与弱电线路平行,若须与强电线路平行布线时,线间距离不小于200mm。 3) 本系统除电源输入电压为AC220V转DC24V外,其余线路工作电压均在安全电压下。 4) 本系统布线包括发号主机与主控箱连线、发号主机与液晶屏控制盒连线、主控箱与叫号器连线、主控箱与点阵窗口显示屏连线、主控箱与音箱连线等。 8 中标产品功能介绍 8.1 发号主机(型号:NLB-81-16): ·基于局域网传输。含:电脑主机、键盘、排队机主控软件、通讯软件、统计软件、打印机、VIP读卡器、LCD触摸屏、喇叭、豪华支架、5张VIP卡、10卷卷纸等。 ·豪华全钢经金属烤漆机柜,17英寸LCD触摸屏,软件直接控制叫号系统、显示系统、语音系统及号票打印。 ·专业开发,界面直观,操作简单。 ·可随时自行设置办理业务队列名称和每天出票数。 ·可根据需要设置各个窗口办理一项或多项业务。 ·可根据需要随时对每个窗口的相应队列业务资料进行增加、修改、删除。 ·可设置VIP客户和大额客户优先办理服务。 ·可根据需要随时更换软件界面中的图标队列名称及背景图。 ·可根据需要进行设置、增减软件中界面的业务队列按钮。 ·直接热敏行式打印,打印号票清晰,号票内容可以编辑。 ·有触摸、VIP卡感应两种出票方式。也可根据客户需要,另购刷卡器,配合银行卡刷卡出票。 ·有7种语音类型供选择使用。 ·语音模块有中文、英文、粤语选择。 ·可按队列顺序或抽取号码先后顺序进行呼叫。 ·可同时服务99个队列、80个工作窗口。 ·同时增添大量统计报表,供有关部门查阅、统计、分析、研究。 ·系统自动储存各项统计数据,统计报表可直接打印。 ·停电后能自动保存全部资料,来电时不影响系统工作。 ·安装简捷,有RJ45网络接口,用网线与交换机LAN端任一端口相连即可。 技术参数: ·分辨率:1024x768像素。 ·17英寸声波触摸屏,定位精度<2mm,可感知80g的触摸力,响应时间低于8ms,表面硬度莫氏7级,可承受超过5千万次的单点触摸。 ·打印速度:220mm/s。 ·打印机类型:热敏打印机。 ·打印头寿命:100km。 ·切纸刀寿命:100万次。 ·环境温度:0℃~60℃。 ·工作温度:5℃~35℃。 ·工作电压:AC220V。 ·接口方式:RJ45网络接口。 ·重量:41kg。 ·尺寸:600x500x1380mm(LxWxH)。 8.2 主控箱(型号:NLB-81-46): ·基于局域网传输,嵌入式操作系统,须配合IP网络发号主机使用。 ·安装简捷,有一个RJ45网络接口,用网线与交换机LAN端任一端口相连;二个叫号器RJ45总线接口,可用网线连接叫号器;三个点阵屏RJ45总线接口,可用网线连接点阵窗口屏、点阵主显示屏。 ·内置数字功放,20W+20W立体声定阻输出,直接接吸顶式喇叭、音箱;另有“音频输出”接口,可外接功放,驱动吸顶式喇叭、音箱。 ·有音量旋钮,可调节吸顶式喇叭、音箱音量大小。 ·有电源开关按钮,可手动开关本主控箱电源。 ·音频接口每个通道的阻抗:4Ω。 ·接口方式:RJ45网络接口、RS485总线接口。 ·工作电压:AC220V(输入);DC24V(输出)。 ·随机配送开关电源,DC24V/6.3A。 ·尺寸:253x243x74mm(LxWxH)。 8.3 叫号器(型号:LB-81-21): ·基于485总线传输,须配合主控箱使用。 ·有大屏幕LCD显示屏,美观、清晰、操作简单,可显示受理顾客号码、当前等待人数。 ·“上一位”按钮:营业员按此按钮后,叫号器上的显示屏、相应的液晶屏电视或点阵屏均再次显示上一位受理顾客号码,该叫号器上显示的当前等待人数不变,同时语音播放该顾客号码。 ·“下一位”按钮:营业员办完一笔业务后按此按钮,叫号器上的显示屏、相应的液晶屏电视或点阵屏均显示受理顾客号码,该叫号器上显示的等待人数自动减一,同时语音播放该顾客号码。 ·“叮咚”按钮:营业员按此按钮后,该窗口液晶屏电视或点阵屏均再次显示受理顾客号码,同时语音播放“叮咚”。 ·“重呼”按钮:当营业员按“下一位”按钮后,该号码的顾客没来窗口办理业务时,可按此按钮对该顾客多次呼叫。 ·可以同时与其它型号叫号器任意配合使用。 ·安装简捷,叫号器之间采用手拉手式RJ45网线连接 (最远可接1000米)。 ·工作电压:DC15V-24V。 ·工作电流:20mA。 ·尺寸:135x75x40mm(LxWxH)。 8.4 点阵窗口显示屏(型号:LB-81-311H): ·基于485总线传输,须配合主控箱使用。 ·由四位16X16点阵(Φ5mm)组成,可同时显示四位汉字信息。 ·可显示办理的窗口号、顾客号码及礼貌用语。 ·铝合金模具成型制造,表面钛金氧化处理,外形美观、大方。 ·开机时可自动显示窗口号码,以便检查编码是否正确。 ·平时滚动显示礼貌用语(如:中国建设银行欢迎您!)。 ·当该窗口暂停服务时,该窗口显示屏显示“暂停服务”。 ·安装简捷,点阵窗口显示屏之间采用手拉手式RJ45网线连接 。 ·工作电压:DC15V-24V。 ·工作电流:100mA。 ·尺寸:700x140x35mm(LxWxH)。 8.5 液晶主显示屏: ·基于局域网传输,含:液晶屏控制盒(型号:NN-DC)、液晶电视。建议选42英寸以上的液晶(或等离子)电视,一般放置在休息大厅的候诊区,可显示当前多位受理的顾客号码、受理窗口号、受理业务状态、以及最近几位正要受理的顾客号码。 ·可显示年、月、日、星期、时间。 ·可根据需要设置单位名称。 ·液晶控制盒与液晶屏间采用VGA线连接。 ·随液晶屏控制盒附送开关电源,DC12V/0.5A 1个。 8.6 中继盒(型号:LB-81-42): ·须配合主控箱使用。 ·当点阵窗口屏数较多且主控箱供电不足时,可加此中继盒。 ·带数据负载能力强,共一个输入口,五个输出口,配有RJ45插座,可连点阵屏及叫号器。 ·有电源开关按钮,可手动开关本中继盒电源。 ·接口方式:RS485总线接口。 ·工作电压:AC220V(输入);DC24V(输出)。 ·随机配送开关电源,DC24V/6.3A。 ·尺寸:253x243x74mm(LxWxH)。 8.7 其它配件: 吸顶喇叭 ·可以吸顶安装在天花板上,有3W、5W供选择。 ·与主控箱间一条两芯线相连接。 ·尺寸:¢230x65mm(DxH)。 卷纸 ·定做的进口热敏打印纸(注:耗材),保护打印机机芯至关重要。 ·可供打印机出号票用。 ·每卷可打印约600张号票。 ·规格:¢70x80mm(DxH)。 三通转换 ·方便连线。三个RJ45口,配有RJ45插座。 ·可通过多个三通转换将多个点阵窗口显示屏和叫号器连接起来。 ·尺寸:39x33x20.5mm(LxWxH)。 |
||||||||||||||||||||||||||||||||||||||

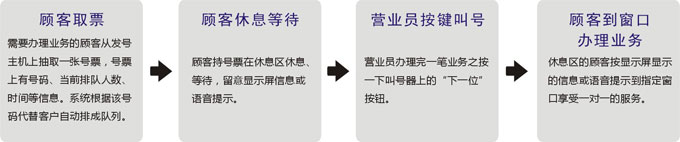

9 排队流程
|
||||||||||||||||||||||||||||||||||||||
10 系统的优势特点
1) 基于局域网传输,嵌入式操作系统,界面直观,操作简单。 2) 发号主机全模具成型制造,支架豪华、美观、大方、高档。 3) 发号主机选用17英寸大屏幕液晶显示器,可显示单位名称,等待人数,当前时间等信息。显示信息全面,直观。 4) 打印机采用进口机芯精工制造,定做的进口热敏打印纸,打印的号票内容清晰,号票内容可以编辑。无卡票、卷票现象。 5) 叫号器的显示模块配置大屏幕 LCD 显示屏,可直观的显示当前受理顾客的号票号码,当前等待人数;美观、大方、高档。 6) 可液晶显示屏或点阵屏显示受理顾客号码,美观、大方、高档。 7) 号票内容有:单位名称、票号、等待人数、受理窗口号、当前时间等内容。方便于顾客了解全面信息。 8) 停电后自动保存全部资料,来电不影响工作,使用起来更加放心。 9) 强大的统计功能,有按工作人员统计、按业务统计、按顾客统计三种方式,根据需要可打印多种报表,供有关部门查阅、统计、分析、研究……。方便管理,为企业科学地管理各部门、制定下一步的发展计划提供重要依据。 10) 可同时服务99个队列、管理80个工作窗口,每个窗口可设置多种业务队列。真正满足了多队列业务的需求,同时增添的VIP业务队列极大的方便了VIP会员,可以让VIP会员的排队号票优先呼叫,优先办理业务。 |
||||||||||||||||||||||||||||||||||||||
|
