2 系统的基本组成
IP网络半数字医院护理对讲系统主要由主机、分机和其他配件（含：防水开关、输液报警器、门灯、液晶走廊显示屏、点阵走廊显示屏、无线手表发射机、无线手表接收机、IP网络地址盒、子母钟转发盒、防雷器、手机短信转发器）等连接线路组成。
3 系统主要部件的基本功能
3.11 一级模数主机
1）一般放置在护士站的桌面上。
2）采用10.2寸数字真彩屏，智能全触摸式操作，低照度CMOS彩色摄像头，linux操作系统， 界面高档美观。
3）具有NBW系列主机所有功能；内含模数转换模块，与分机端采用三芯总线制连接，与IP网络六百路主机间通过局域网传输。
4）有免提和手柄两种通话方式，采用先进的回音消除技术，内置高灵敏度话筒、喇叭。融入了来邦自主知识产权的数字音视频技术，高清晰可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
5）有红、绿双色路选按键以区分每路呼叫、对讲状态。
6）与医院HIS系统连接，可读取、调用HIS系统数据库中的病人信息；可录入或修改病人信息(包括病人姓名、年龄、病情、护理级别、缴费等入院详细资料)。
7）与系统内的管理主机之间可双向可视对讲。
8）有托管功能。可将本主机的分机托管给系统内其它一级模数主机管理。
9）有广播功能。可对所有分机进行全区、分区广播喊话或播放MP3声音文件；并可设置定时广播、消防广播。另有音乐输入接口。
10）有输液报警功能：配合输液报警器使用，当输液完毕时，通过分机可自动向主机发出报警信号，同时主机语音播报“XX号输液完毕”。
11）有呼叫转移功能，当分机呼叫超时，若无人应答时，可将呼叫信息转移到高级别的IP网络管理主机上。
12）有病员一览表功能，可显示每路病床分机的病人信息(包括病人姓名、年龄、病情、护理级别等住院详细资料)。
13）分机或防水开关呼叫时，主机液晶触摸屏上显示呼入状态、病人信息、音乐声提示、语音播报“XX号紧急呼叫”。
14）可同时显示多路分机或防水开关的呼叫，并记忆保持；不论主机是在待机、通话、还是广播状态下，分机、防水开关均可正常呼入。
15）可根据病人的病情，设置特护、高级、普通三种护理级别。
16）可对单个分机进行监听或循环监听每路分机。
17）可单独设置白天、夜晚分机的呼叫、通话音量。
18）可配接无线手表发射机及无线手表接收机，以便医护人员暂时离开护士站时能实时接收呼叫分机、防水开关号。
19）可配接走廊显示屏，一台主机可同时连接多达32台。
20）有报警输出口，可接报警闪灯、喇叭。
21）有485通讯接口。
22）有录音查询功能(须定制)，含32GB录音录像模块，可记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音文件进行查询播放，也可将录音文件导出至电脑进行播放。
23）安装简捷，与分机间一条三芯总线连接；与网络交换机间一条网线连接。
3.12 高级IP网络主机
1）全数字高级别IP网络主机，基于局域网传输，一般放置在护士站的总控值班室桌面上。
2）采用10.2寸数字真彩屏，智能全触摸式操作，低照度CMOS彩色摄像头，linux操作系统， 界面高档美观。
3）可管理2台一级主机及180个分机；可管理5台一级主机及450个分机；可管理10台一级主机及900个分机。
4）有免提和手柄两种通话方式，采用先进的回音消除技术，内置高灵敏度话筒、喇叭。融入了来邦自主知识产权的数字音视频技术，高清晰可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
5）有红、绿双色路选按键以区分每路呼叫、对讲状态。
6）可录入或修改病人信息(包括病人姓名、年龄、病情、护理级别、缴费等入院详细资料)。
7）与一级模数主机之间可双向可视对讲。
8）有广播功能。可对所有分机进行全区、分区广播喊话或播放MP3声音文件；可对所有一级主机进行广播喊话。并可设置定时广播、消防广播。另有音乐输入接口。
9）有输液报警功能：配合输液报警器使用，当输液完毕时，通过分机可自动向主机发出报警信号，同时主机语音播报“XX号输液完毕”。
10）有病员一览表功能，可显示每路病床分机的病人信息(包括病人姓名、年龄、病情、护理级别等住院详细资料)。
11）分机或防水开关呼入时，主机液晶触摸屏上会显示呼入状态、病人信息、音乐声提示、语音播报“XX号紧急呼叫”。
12）可同时显示多路分机或防水开关的呼叫，并记忆保持；不论主机是在待机、通话、还是广播状态下，分机、防水开关均可正常呼入。
13）可对单个分机进行监听或循环监听每路分机。
14）可单独设置白天、夜晚分机的呼叫、通话音量。
15）可配接无线手表发射机及无线手表接收机，以便医护人员暂时离开护士站时能实时接收呼叫分机、防水开关号。
16）可配接走廊显示屏，一台主机可同时连接多达32台。
17）有报警输出口，可接报警闪灯、喇叭。
18）有485通讯接口。
19）有录音查询功能(须定制)，含32GB录音录像模块，可记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音文件进行查询播放，也可将录音文件导出至电脑进行播放。
20）安装简捷，用RJ45标准网线，插入路由器LAN端(或交换机)任一端口。
3.13 高级别IP网络拨号主机
1）全数字IP网络拨号主机，智能全触摸式操作，有0-9号数字拨号键盘，可输入主机、分机编号进行对讲、监听。
2）采用10.2寸数字真彩屏，智能全触摸式操作，低照度CMOS彩色摄像头，linux操作系统， 界面高档美观。
3）基于局域网传输，1台拨号式主机最多可管理179台一级模数主机；可任意呼叫系统内的主机或分机。
4）有免提和手柄两种通话方式，采用先进的回音消除技术，内置高灵敏度话筒、喇叭。融入了来邦自主知识产权的数字音视频技术，高清晰可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
5）与系统内的管理主机之间可双向可视对讲。
6）可液晶显示多路分机或防水开关的呼叫，并保持呼叫状态。
7）分机或防水开关呼叫时，主机液晶触摸屏上显示呼入状态、病人信息、音乐声提示、语音播报“XX号紧急呼叫”。
8）有输液报警功能：配合输液报警器使用，当输液完毕时，通过分机可自动向主机发出报警信号，同时主机语音播报“XX号输液完毕”。
9）可对单个分机进行监听。
10）可配接无线手表发射机及无线手表接收机，以便医护人员暂时离开护士站时能实时接收呼叫分机、防水开关号。
11）可配接走廊显示屏，一台主机可同时连接多达32台。
12）有报警输出口，可接报警闪灯、喇叭。
13）有485通讯接口。
14）有录音查询功能(须定制)，含32GB录音录像模块，可记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音文件进行查询播放，也可将录音文件导出至电脑进行播放。
15）安装简捷，用RJ45标准网线，插入路由器LAN端(或交换机)任一端口。
16）本系列主机可设置为寻呼主机：只接受主机呼叫，可对系统内的分机或主机进行呼叫、可视对讲。
3.2 分机及防水开关的功能
3.21 超薄数字分机
1）壁挂式安装，一般安装在医院病床上方墙壁或设备带上。
2）超薄机身，大屏幕LCD液晶显示屏，可读取、显示病人的住院信息(包括病人姓名、年龄、病情、护理级别、缴费等资料)，方便医护人员、病人随时查看。
3）有收音机功能，能收听FM电台广播；具有NBW系列分机所有功能。
4）采用在线编码方式，可任意设定分机号码。
5）广播级通话音质，放音逼真、清晰。
6）须配合主机方可使用，与主机之间是手柄双向对讲。
7）可呼叫护士站主机及对讲。
8）有自带手持呼叫器，含手持呼叫器固定底座，使用方便。
9）有呼叫及解除呼叫功能。分机呼叫时，主机有语音播报分机号。
10）有输液报警输出端口，可配合病人输液报警时使用。
11）可外接门灯。
12）与主机间只需一条三芯总线连接。
13）附送专用接线夹，只要用老虎钳即可与总线无断线连接。
3.22 超薄分机
1）壁挂式安装，一般安装在医院病床上方墙壁或设备带上。
2）纤薄机身，有收音机功能，能收听FM电台广播。
3）采用在线编码方式，可任意设定分机号码。
4）广播级通话音质，放音逼真、清晰。
5）须配合主机方可使用，与主机之间是手柄双向对讲。
6）可呼叫护士站主机及对讲。
7）有自带手持呼叫器，含手持呼叫器固定底座，使用方便。
8）有呼叫及解除呼叫功能。分机呼叫时，主机有语音播报分机号。
9）有输液报警输出端口，可配合病人输液报警时使用。
10）可外接门灯。
11）与主机间只需一条三芯总线连接。
12）附送专用接线夹，只要用老虎钳即可与总线无断线连接。
3.23 嵌入式设备带分机
1）嵌入式安装，一般安装在医院病床上方的设备带上，尽显美观。
2）纤薄面板，有收音机功能，能收听FM电台广播。
3）采用在线编码方式，可任意设定分机号码。
4）广播级通话音质，放音逼真、清晰。
5）须配合主机方可使用，与主机之间是手柄双向对讲。
6）可呼叫护士站主机及对讲。
7）有自带手持呼叫器，含手持呼叫器固定底座，使用方便。
8）有呼叫及解除呼叫功能。分机呼叫时，主机有语音播报分机号。
9）有输液报警输出端口，可配合病人输液报警时使用。
10）可外接门灯。
11）与主机间只需一条三芯总线连接。
12）附送专用接线夹，只要用老虎钳即可与总线无断线连接。
3.24 嵌入86式分机
1）嵌入式安装，依据国标86盒设计尺寸，含安装底盒，一般安装在医院病床上方的墙壁上。
2）有收音机功能，能收听FM电台广播。
3）采用在线编码方式，可任意设定分机号码。
4）广播级通话音质，放音逼真、清晰。
5）须配合主机方可使用，与主机之间是手柄双向对讲。
6）可呼叫护士站主机及对讲。
7）有自带手持呼叫器，含手持呼叫器固定底座，使用方便。
8）有呼叫及解除呼叫功能。分机呼叫时，主机有语音播报分机号。
9）有输液报警输出端口，可配合病人输液报警时使用。
10）可外接门灯。
11）与主机间只需一条三芯总线连接。
12）附送专用接线夹，只要用老虎钳即可与总线无断线连接。
3.25 嵌入86式防水分机
1）嵌入式安装，独特防水设计，依据国标86盒设计尺寸，含安装底盒，一般安装在医院卫生间的墙壁上。
2）采用在线编码方式，可任意设定分机号码。
3）可防卫生间的水珠和水雾，确保分机在潮湿环境下能正常工作。
4）广播级通话音质，放音逼真、清晰。
5）须配合主机方可使用，与主机之间是手柄双向对讲。
6）可呼叫护士站主机及对讲。
7）有自带手持呼叫器，含手持呼叫器固定底座，使用方便。
8）有呼叫及解除呼叫功能。分机呼叫时，主机有语音播报分机号。
9）有输液报警输出端口，可配合病人输液报警时使用。
10）可外接门灯。
11）与主机间只需一条三芯总线连接。
12）附送专用接线夹，只要用老虎钳即可与总线无断线连接。
3.26 防水开关
1）壁挂式安装，独特防水设计，一般安装在病房的卫生间内，以防病人进入卫生间发生紧急情况进行报警。
2）具有NBW-AN防水开关的所有功能，是NBW-AN 防水开关的升级产品。采用在线编码方式，可任意设定编码号。
3）有拉线、按键两种报警方式。
4）可防卫生间的水珠和水雾，确保开关在潮湿环境下能正常工作。
5）卫生间紧急报警时，主机上会有语音提示、显示呼入开关状态信息，同时开关会有报警提示声。
6）开关在报警状态时，开关上的指示灯会常亮，指示灯熄灭说明护士站已接收到报警信号。
7）有解除报警功能。
8）可外接门灯。
9）须配合主机方可使用，与主机间一条三芯总线连接。
10）附送专用接线夹，只要用老虎钳即可与总线无断线连接。
3.3 其他配件功能
3.31 三色门灯
1）壁挂式安装，依据国标86盒设计尺寸，一般壁挂在病房的门口外，以方便走廊中的医护人员观察。
2）有三色以区分病人普通呼叫、高级呼叫、特护呼叫、输液报警四状态。
3）普通呼叫时，该病房外的门灯闪亮红色。
4）高级呼叫时，该病房外的门灯闪亮蓝色。
5）特护呼叫时，该病房外的门灯闪亮绿色。
6）输液报警时，该病房外的门灯快闪亮红色。
7）病床呼叫或卫生间报警、输液报警30秒后如无人应答或无人解除呼叫时，三色门灯呈红、绿、蓝三色交替闪亮，以提示需要加急处理。
8）病床解除呼叫或卫生间解除报警、护士和病人对讲时，该病房外的门灯熄灭。
9）一般一个病房只需安装一个。
10）须配合分机或防水开关方可使用，与分机、防水开关间是三芯线连接。
3.32液晶走廊显示屏
1）悬挂式安装，一般安装在走廊中，以便于走廊中的护士观察。
2）建议选用22英寸大屏幕液晶电视，外形美观、高档。
3）须配合液晶屏控制盒使用。具有以下所有点阵走廊显示屏的功能。
4）大屏幕液晶蓝屏显示，可同时显示3个病床的分机呼叫。
5）有显示呼叫分机号及护理级别或显示房间号、病床号两种选择。
6）当分机有输液报警功能时，可显示“XX输液完毕”。
7）无呼叫时可显示礼貌用语、肃静及年、月、日、时间、星期。
8）一台主机可同时连接多达32台本走廊显示屏。
9）本液晶走廊显示屏也可选用等离子电视代替使用，其显示内容方式同液晶走廊显示屏。
注：此液晶屏电视或等离子电视用户可根据自身情况，自行任意选配品牌、型号及规格。
3.33 点阵走廊显示屏
1）悬挂式安装，一般安装在走廊中，以便于走廊中的护士观察。铝合金模具成型制造，表面钛金氧化处理，外形美观、大方。
2）具有NBW-H、NBW-HD点阵走廊显示屏的所有功能，且字体更大，可单面或双面显示五位汉字信息。
3）病床呼叫时，可显示呼叫分机号及护理级别并闪烁10秒钟，也可根据客户需要更改成滚动显示呼叫房间号、病床号及护理级别。
4）无呼叫时滚动显示年、月、日、时间及“保持肃静”或礼貌用语等。
5）点阵单面走廊显示屏，可单面显示一个呼叫分机号及护理级别；点阵双面走廊显示屏，可双面同时显示一个呼叫分机号及护理级别。
6）另购集线盒可实现二台主机共用一个走廊显示屏。
7）须配合主机方可使用，与主机间一条三芯线连接。
8）一台主机可同时连接多达32台本走廊显示屏。
3.34 输液报警器
1）夹装在输液管上，不与输液接触。单键操作，使用简单，也可用于输血报警。
2）输液完毕时，输液报警器自动阻断输液管，同时可通过分机向护士站的主机发送输液完毕警信号。主机有LED显示，同时语音播报“XX号输液完毕”。
3.35 无线手表接收机
1）配合无线手表发射机使用，当分机呼叫时，发射机自动将呼叫分机号发送给配带无线手表接收机的医护人员。
2）一般由走动的护士随身携带。当分机呼叫时，有音乐声提示并显示呼叫分机的号码，最多存储10条信息。可同时显示最近三条呼叫信息，可使用翻查键查看历史呼叫。
3.36 无线手表发射机
1）配合无线手表接收机使用，当分机呼叫时，发射机自动将呼叫分机号发送给配带无线手表接收机的医护人员。
2）一般安装在离走动护士较近的地方，以保证无线手表接收机的可靠接收距离。
3）须配合主机方可使用，与主机间一条三芯线连接。
3.37 IP网络地址盒
1）系统必配。一套系统只需配一台此IP网络地址盒，需要安置在系统内所有主机和分机都能访问到的位置：
◆ 当主机和分机全部在局域网（LAN）内同一网段时，地址盒的IP定为该网段的任意有效IP；
◆ 当主机或分机在局域网（LAN）内跨网段时，地址盒的IP必须定为最上层网段（所有主机和分机都能访问到）的IP；
◆ 当主机或分机在广域网（WAN）时，地址盒的IP必须定为广域网（WAN）内的静态IP。
2）用于主机和分机的IP地址注册查询、sip服务、音视频代理等。
3）预装操作系统、数据库及来邦代理软件等。
3.38 子母钟转发盒
1）壁挂式安装，一般安装在护士站的墙壁上。
2）与主机、子母钟配合使用，可接收子母钟系统的标准时钟并发送到主机上，以达到本医护对讲系统时钟与子母钟标准时钟始终保持一致。
3）与主机间一条三芯线连接，与子母钟间485串口连接。
3.39 防雷器
1）独特防雷设计，能有效防止雷击导致的本系统破坏。
2）一般一条连接总线串接一对防雷器，每对防雷器分别接入靠近每条连接总线上的前端与末端上，同时由防雷器引出的地线接入大地。
3）采用泄流、限流、钳位、稳压的原理设计制造，当系统连接总线瞬间遭遇雷击时，防雷器能迅速释放雷电能量入地，并能将雷电引起的过电压限制在设备允许承受的耐压范围以内，以确保设备正常运作。
4）有雷击时电源不间断，二级保护、残压极低、低电容设计、传输性能优异、响应速度快、寿命长等特点。
3.40 手机短信转发器
1）壁挂式安装，一般安装在护士站的墙壁上。
2）须配合主机使用，当分机呼叫时，可将呼叫的分机号以短信形式转发到预先设定的手机上（如1号分机呼叫，手机短信提示：“01呼叫”）。
3）最多可设定6个接收手机号码。
4）与主机间一条三芯线连接。
3.41 系统技术指标
◆ 接口方式：RJ45网络接口、总线接口
◆ 供电方式：外接直流电源
◆ 通话方式：手柄或免提
◆ 循环监听时间：每路5秒
◆ 环境温度：-10℃-+80℃
◆ 工作温度：-5℃-+40℃
◆ 外接数据口：485
◆ 最大管理级别：6级
◆ 通信距离可达1000米。
◆ 安装时，手持呼叫器与分机间距需保持≥15cm
◆ 手持呼叫器弹簧线长度：2m(最大张力)；50cm(悬挂时)。
◆ 防水开关拉绳长度150mm。
◆ 无线手表接收机：
1）可充电600mAh锂聚合物电池供电，功耗极低，待机时间可达30天。
2）接收灵敏度：-120dB。
◆ 无线手表发射机：无线有效发射半径为50米。
◆ 防雷器：
1）有效保护电压：2000V。
2）有效放电电流：10kA。
3）响应时间：20ns。
4）插入损耗：0.5db
4 系统设计及安装

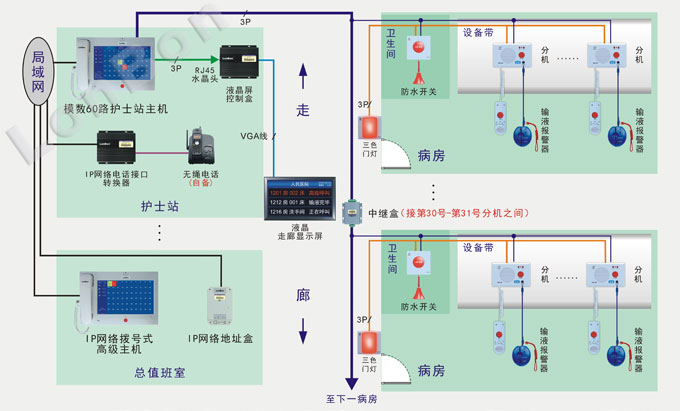

4.1 系统接线图

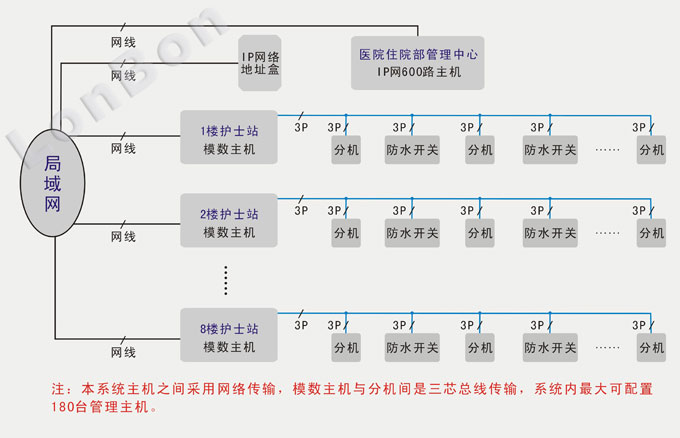

4.2 系统布线图
5 系统布线要求
1、 本系统是基于局域网和总线结合的传输方式，管理主机之间连接可直接利用医院的原有网络，分机与主机间的布线采用三芯铜芯聚氯乙烯绝缘电线，无需屏蔽，型号为RVV，规格为3X1.0平方毫米（注：客户购买线材时可以考虑按此规格购买四芯线进行安装）。
2、 本系统分机与主机的连接须单独布线。 如与弱电线路平行布线时，线间距离不小于15mm。 如与强电线路平行布线时，线间距离不小于200mm。
3、 本系统除所配变压器的输入电压为AC220V外，其余线路的工作电压均在DC18V以下的安全电压。
6 系统的主要部件尺寸标识
主机：
◆ 30/60路一级模数主机尺寸：320x220x102mm(LxWxH)
◆ 高级别IP网络主机尺寸：320x220x102mm(LxWxH)
高级别IP网络拨号主机尺寸：320x220x102mm(LxWxH)
◆ IP网络寻呼主机尺寸：230x140x45mm(LxWxH)
话筒长度：260mm
分机：
◆ 超薄数字分机尺寸：155X86X14mm(LxWxH)。
超薄分机尺寸：120x78x12mm(LxWxH)。
嵌入式设备带分机尺寸：120x78x22mm(LxWxH)
面板尺寸：120x78x6mm(LxWxH)

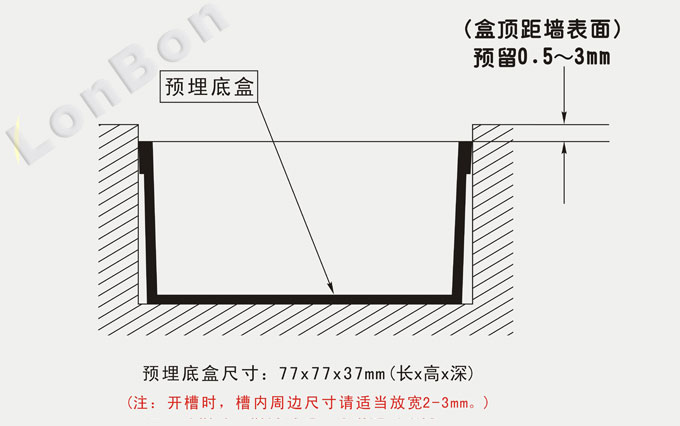

嵌入86式（防水）分机尺寸：86x86x45mm(LxWxH)(含安装底盒)。
面板尺寸：86x86x8mm(LxWxH)。
安装底盒尺寸：77x77x37mm(LxWxH)。
安装底盒螺丝孔距：60mm
手持呼叫器尺寸：105x35x8mm(LxWxH)。
弹簧线长度：2m(最大张力)；50cm(悬挂时)。
防水开关尺寸：86x86x11mm(LxWxH)。
拉绳长度：150mm。
其他配件：
◆ 三色门灯尺寸：86x86x32mm(LxWxH)
◆ 点阵走廊显示屏单面屏尺寸：700x140x35mm(LxWxH)
双面屏尺寸：700x140x70mm(LxWxH)
◆ NBW-GD输液报警器尺寸：74x70x42mm(LxWxH)
NBW-G输液报警器尺寸：70x60x45mm(LxWxH)
◆ 无线手表接收机尺寸：68x48x24mm(LxWxH)
无线手表发射机尺寸：92x80x22mm(LxWxH)
◆ IP网络地址盒尺寸：195x125x43mm(LxWxH)
◆ 子母钟转发盒尺寸：92x80x22mm(LxWxH)
◆ 防雷器尺寸：92x80x22mm(LxWxH)。
◆ 手机短信转发器尺寸：92x80x22mm(LxWxH)
