2 系统的基本组成
IP网络监狱监仓可视对讲系统主要由主机、分机、门灯、按钮、IP网络地址盒、后备电源、液晶走廊显示屏、铁门磁、无线手表发射机、无线手表接收机、网络交换机等连接线路组成。
3 系统主要部件的基本功能
3.1 主机
3.11 一级IP网络主机
1）一般放置在监狱分控管理室的桌面或操作台上。
2）全数字IP网络主机，采用10.2寸数字真彩屏，智能全触摸式操作，低照度CMOS彩色摄像头，linux操作系统，界面高档美观。
3）基于局域网传输，系统内最大可配置600台IP网络管理主机。
4）有免提和手柄两种通话方式，采用先进的回音消除技术，内置高灵敏度话筒、喇叭。融入了来邦自主知识产权的数字音视频技术，高清晰可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
5）可与其它主机或分机进行双向可视对讲。
6）有托管功能。可将本主机的分机托管给系统内其它一级IP网络主机管理。
7）有红、绿双色路选按键以区分每路分机报警、对讲状态。
8）有呼叫转移功能，当分机呼叫超时，若无人应答时，可将呼叫信息转移到上级管理主机上。
9）有喧哗报警开启功能。当分机端有喧哗时，可向主机报警。
10）有广播功能。可对分机播放MP3声音文件，可定时广播、宣教或喊话。
11）另有音乐输入接口。
12）有监听、自动循环监听功能。监听时，分机处无任何察觉。
13）有开门提示、开锁功能。可分别对2扇门开门提示、2把锁开启。
14）可配接无线手表发射机及无线手表接收机。
15）可配接解码板，实现视频联动。
16）有485通讯接口、报警输出口。
17）可配接LCD液晶显示屏、点阵走廊显示屏。
18）有录音查询功能(须定制)，含32GB录音录像模块，可记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音文件进行查询播放，也可将录音文件导出至电脑进行播放。
3.12 一级IP网络嵌入式主机
1）嵌入式安装，一般嵌入安装在监狱分控管理室的操作台或墙壁上。
2）全数字IP网络主机，采用10.2寸数字真彩屏，智能全触摸式操作，低照度CMOS彩色摄像头，linux操作系统，界面高档美观。
3） 基于网络传输，系统内最大可配置600台IP网络管理主机。
4）有免提和手柄两种通话方式，采用先进的回音消除技术，内置高灵敏度话筒、喇叭。融入了来邦自主知识产权的数字音视频技术，高清晰可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
5）可与其它主机或分机进行双向可视对讲。
6）有托管功能。可将本主机的分机托管给系统内其它一级IP网络主机管理。
7）有红、绿双色路选按键以区分每路分机报警、对讲状态。
8）有呼叫转移功能，当分机呼叫超时，若无人应答时，可将呼叫信息转移到上级管理主机上。
9）有喧哗报警开启功能。当分机端有喧哗时，可向主机报警。
10）有广播功能。可对分机播放MP3声音文件，可定时广播、宣教或喊话。另有音乐输入接口。
11）有监听、自动循环监听功能。监听时，分机处无任何察觉。
12）有开门提示、开锁功能。可分别对2扇门开门提示、2把锁开启。
13）可配接无线手表发射机及无线手表接收机。
14）可配接解码板，实现视频联动。
15）有485通讯接口、报警输出口。
16）可配接LCD液晶显示屏、点阵走廊显示屏。
17）有录音查询功能(须定制)，含32GB录音录像模块，可记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音文件进行查询播放，也可将录音文件导出至电脑进行播放。
3.13 高级别IP网络主机
1）全数字IP网络主机，采用10.2寸数字真彩屏，智能全触摸式操作，低照度CMOS彩色摄像头，linux操作系统， 界面高档美观。
2）基于网络传输，1台600路主机最多可管理10台一级主机及600个分机；无一级主机管理时，1台600路主机可直接管理600个分机。
3) 有免提和手柄两种通话方式，采用先进的回音消除技术，内置高灵敏度话筒、喇叭。融入了来邦自主知识产权的数字音视频技术，高清晰可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
4) 可与其它主机或分机进行双向可视对讲。
5) 有红、绿双色路选按键以区分每路分机报警、对讲状态。
6) 有监听、自动循环监听功能。监听时，分机处无任何察觉。
7) 有广播功能。可对一级主机及分机播放MP3声音文件，可宣教或喊话。另有音乐输入接口。
8) 有开门提示、开锁功能。可分别对2扇门开门提示、2把锁开启。
9) 可配接无线手表发射机及无线手表接收机。
10) 可配接解码板，实现视频联动。
11) 有485通讯接口、报警输出口。
12) 可配接LCD液晶显示屏、点阵走廊显示屏。
13) 有录音查询功能(须定制)，含32GB录音录像模块，可记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音文件进行查询播放，也可将录音文件导出至电脑进行播放。
3.14 高级别IP网络拨号主机
1） 全数字IP网络拨号主机，智能全触摸式操作，有0-9号数字拨号键盘，可输入主机、分机编号进行对讲、监听。
2）采用10.2寸数字真彩屏，智能全触摸式操作，低照度CMOS彩色摄像头，linux操作系统，界面高档美观。
3） 基于局域网传输，1台拨号式主机最多可管理179台一级主机；可任意呼叫系统内的主机或分机。
4） 有免提和手柄两种通话方式，采用先进的回音消除技术，内置高灵敏度话筒、喇叭。融入了来邦自主知识产权的数字音视频技术，高清晰可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
5） 可与其它主机或分机进行双向可视对讲。
6） 可液晶显示多路分机的报警，并保持报警状态。
7） 可对分机进行监听，分机处无任何察觉。
8） 有广播功能。可对一级主机及分机播放MP3声音文件，可宣教或喊话。另有音乐输入接口。
9） 可配接无线手表发射机及无线手表接收机。
10） 可配接解码板，实现视频联动。
11） 有485通讯接口、报警输出口。
12） 可配接LCD液晶显示屏、点阵走廊显示屏。
13） 有录音查询功能(须定制)，含32GB录音录像模块，可记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音文件进行查询播放，也可将录音文件导出至电脑进行播放。
14） 本系列主机可设置为寻呼主机：只接受主机呼叫，可对系统内的分机或主机进行呼叫、可视对讲。
3.15 IP网络寻呼主机
1） 一般放置在监狱总控管理室的桌面或操作台上。
2） 全数字IP网络寻呼主机，触摸式按键，有0-9号数字拨号键盘，可直接输入主机、分机编号进行呼叫对讲。
3） 基于局域网传输，系统内最大可配置600台IP网络主机。
4） 采用高性能会议话筒，免提按键双向通话，采用先进的回音消除技术，内置高灵敏度话筒及喇叭。融入了来邦自主知识产权的数字音视频技术，高清晰可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
5） 只接受主机呼叫，可对系统内的分机或主机进行呼叫、对讲。
6） 可对分机进行监听，分机处无任何察觉。
7） 有485通讯接口。
3.2 分机
3.21 IP网络金属防暴分机
1） 嵌入式安装，基于局域网传输，体积小巧，外形别致精美，一般安装在监仓内的墙壁上。
2） 采用铝合金面板，含ABS防火安装底盒、支撑杆及内六角固定螺丝，具有防拆、防人为暴力破坏功能。
3）可通过web界面设定分机编码。
4）采用先进的回音消除技术，内置高灵敏度话筒、喇叭。融入了来邦自主知识产权的数字音视频技术，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
5）须配合主机方可使用，与主机间免提式双向对讲。
6）可向控制室主机报警及对讲。
7）有大声喧哗报警功能，即：设置分机处于持续喧哗并超过一定分贝时，可自动向主机发出报警。
8）可外接报警按钮和解除按钮（报警按钮：可代替本分机上的报警按钮，向主机发出报警；解除按钮：可解除本分机的报警、门灯闪亮、走廊显示屏、主机指示灯、音乐声）。
9）可外接2把电控锁，实现开锁功能。
10）可外接2对门磁，实现开门提示功能。
11）有开关量输出，可外接报警联动设备。
12）可外接咪头、喇叭、有源音箱。
13）可作监听头用。
14）可外接门灯。
15）有录音输出端口，可配合、硬盘录像机等同步录像、录音。
16）专业定位于监狱监仓。
17）此款有防水功能的金属防暴防水分机供选择。
3.22 IP网络金属防暴监视分机
1）采用低照度CMOS彩色摄像头，嵌入式安装，基于局域网传输，体积小巧，外形别致精美，一般安装在监仓内的墙壁上。
2）采用铝合金面板，含ABS防火安装底盒、支撑杆及内六角固定螺丝，具有防拆、防人为暴力破坏功能。
3）可通过web界面设定分机编码。具IP网络金属防暴分机所有功能。
4）采用先进的回音消除技术，内置高灵敏度话筒、喇叭。融入了来邦自主知识产权的数字音视频技术，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
5）须配合主机方可使用，与主机间免提式视频对讲。
6）可向控制室主机报警及对讲。
7）有大声喧哗报警功能。
8）可外接报警按钮和解除按钮。
9）可外接2把电控锁，实现开锁功能。
10）可外接2对门磁，实现开门提示功能。
11）有开关量输出，可外接报警联动设备。
12）可外接咪头、喇叭、有源音箱。
13）可作监听头用。
14）可外接门灯。
15）有录音输出端口，可配合语音卡、硬盘录像机等同步录像、录音。
16）专业定位于监狱监仓。
3.23 IP网络普通分机
1）壁挂式安装(也可放置桌面)，基于局域网传输，一般安装在监仓内的墙壁上。
2）可通过web界面设定分机编码。
3）采用先进的回音消除技术，内置高灵敏度话筒、喇叭。融入了来邦自主知识产权的数字音视频技术，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
4）须配合主机方可使用，与主机间免提式对讲。
5）可向控制室主机报警及对讲。
6）有大声喧哗报警功能，即：设置分机处于持续喧哗并超过一定分贝时，可自动向主机发出报警。
7）可外接报警按钮和解除按钮（报警按钮：可代替本分机上的报警按钮，向主机发出报警；解除按钮：可解除本分机的报警、门灯闪亮、走廊显示屏、主机指示灯、音乐声）。
8）可外接2把电控锁，实现开锁功能。
9）可外接2对门磁，实现开门提示功能。
10）有开关量输出，可外接报警联动设备。
11）可外接咪头、喇叭、有源音箱。
12）可作监听头用。
13）可外接门灯。
14）有录音输出端口，可配合语音卡、硬盘录像机等同步录像、录音。
15）专业定位于监狱监仓。
3.24 IP网络普通分机
1）采用低照度CMOS彩色摄像头，壁挂式安装(也可放置桌面)，基于网络传输，一般安装在监仓内的墙壁上。
2）可通过web界面设定分机编码。具NH-A3分机所有功能。
3）采用先进的回音消除技术，内置高灵敏度话筒、喇叭。融入了来邦自主知识产权的数字音视频技术，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
4）须配合主机方可使用，与主机间是免提式对讲。
5）可向控制室主机报警及对讲。
6）有大声喧哗报警功能。
7）可外接报警按钮和解除按钮。
8）可外接2把电控锁，实现开锁功能。
9）可外接2对门磁，实现开门提示功能。
10）有开关量输出，可外接报警联动设备。
11）可外接咪头、喇叭、有源音箱。
12）可作监听头用。
13）可外接门灯。
14）有录音输出端口，可配合语音卡、硬盘录像机等同步录像、录音。
15）专业定位于监狱监仓。
3.3 其他配件功能
3.31 三色门灯
1）壁挂式安装，依据国标86盒设计尺寸，一般壁挂在监仓的门口外，以方便走廊中的狱警观察。
2）三色发光。犯人向控制室报警时，该监仓外的门灯闪亮红色，30秒后如无狱警应答或无解除报警时，三色门灯呈红、绿、蓝三色交替闪亮，以提示需要加急处理。
3）走廊中的狱警解除报警或控制室和犯人对讲时，该监仓外的门灯熄灭。
4）一般一个监仓只需安装一个。
5）须配合分机方可使用，与分机间是三芯线连接。
3.32 防水报警/解除按钮
1）独特防水设计，可防止水珠和水雾。
2）依据国标86盒设计尺寸，一般壁挂式安装在墙壁上。
3）从分机处外接，可代替分机本身报警按钮的作用；也可以装在监仓门外作解除按钮用。
4）由主机供电，报警时，主机会有音乐声和LED灯显示。
5）须配合分机方可使用，与分机间是二芯线连接。
3.33 IP网络地址盒
1）系统必配。一套系统只需配一台此IP网络地址盒，需要安置在系统内所有主机和分机都能访问到的位置：
● 所有主机和分机在局域网（LAN）内同一网段时，地址盒的IP定为该网段的任意有效IP即可；
● 所有主机或分机在局域网（LAN）内跨网段时，地址盒的IP必须定为最上层（网络中心）网段的IP；
● 所有主机或分机在广域网（WAN）时，地址盒的IP必须定为广域网（WAN）内的静态IP。
2）用于主机和分机的IP地址注册查询、sip服务、音视频代理等。
3）预装操作系统、数据库及来邦代理软件等。
3.34 液晶走廊显示屏
1）悬挂式安装，一般安装在管理中心或走廊中，以便于狱警观察。
2）建议选用32英寸大屏幕液晶电视，外形美观、高档。
3）须配合液晶屏控制盒使用。
4）大屏幕液晶蓝屏显示，可显示各监区报警位置及相对应的呼叫监仓分机号（如图：16监区的20号监仓分机呼叫）。
5）无监区报警时，可显示年、月、日、时间及监区位置图。
6）一台主机可同时连接多达32台本走廊显示屏。
7）本液晶走廊显示屏也可选用等离子电视代替使用，其显示内容方式同液晶走廊显示屏。
8）随液晶屏控制盒附送DC12V500mA电源。
注：此液晶屏电视或等离子电视用户可根据自身情况，自行任意选配品牌、型号及规格。
3.35 无线手表接收机
1）配合无线手表发射机使用，当分机报警时，发射机自动将报警分机号发送给配带无线手表接收机的管理人员。
2）一般由走动的管理人员随身携带。当分机报警时，有音乐声提示并显示报警分机的号码，最多存储10条信息。
3）可同时显示最近三条呼叫信息，可使用翻查键查看历史报警。
4）可充电聚合物锂离子电池供电，耗电量小，待机时间可达30天。
3.4 系统技术指标
◆ 接口方式：RJ45网络接口
◆ 监听范围：30M²
◆ 通话方式：手柄或免提
◆ 循环监听时间：每路5秒
◆ 环境温度：-10℃-+80℃
◆ 工作温度：-5℃-+40℃
◆ 最大工作电流：100mA
◆ 分机喇叭输出功率：800mW
◆ 分机接线： 不小于0.5mm2
◆ 无线接收灵敏度：-112dB
4 系统设计及安装

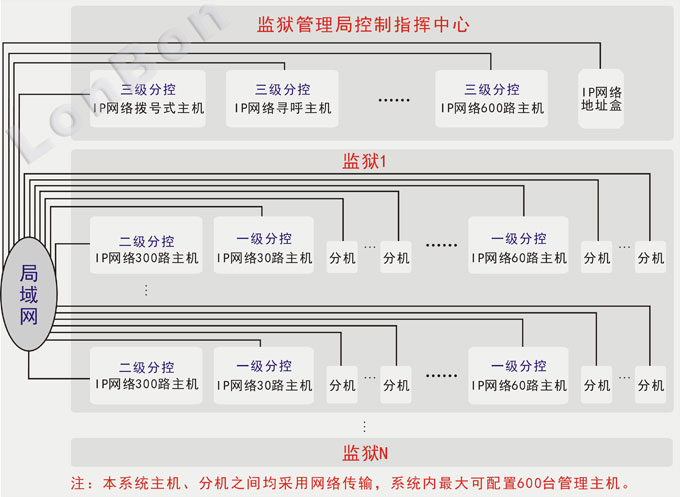

4.1 系统接线图
4.2 系统布线图
5 系统布线要求
1、 本系统是基于局域网传输方式，管理主机、分机之间连接可直接利用监狱的现有网络，用RJ45标准网线，插入网络交换机任一端口即可工作。。
2、 本系统除所配变压器的输入电压为AC220V外，其余线路的工作电压均在DC18V以下的安全电压。
6 系统的优势特点

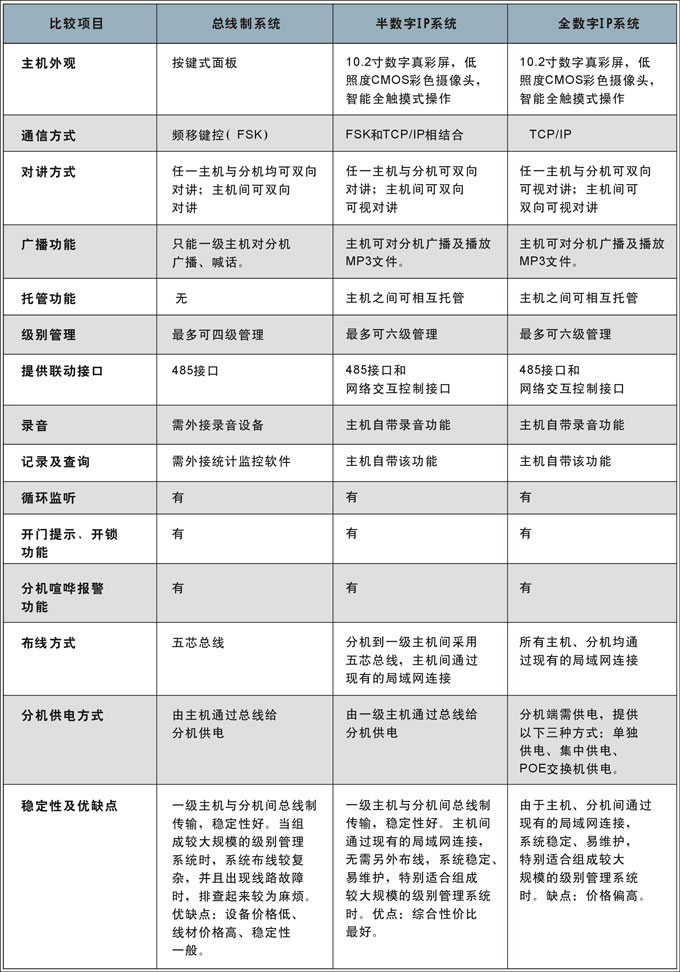

继总线制监仓对讲产品面世后，来邦相继推出IP网络半数字监仓对讲和IP网络全数字监仓对讲，其三款产品的的异同及各自的特点作如下比较：
7 系统的主要部件尺寸标识
主机：
◆ 30/60路一级IP网络主机尺寸：320x220x102mm(LxWxH)
◆ 30/60路一级IP网络嵌入式主机主机尺寸：380x260X102mm(LxWxH)
安装面板螺丝孔距：357x171mm(LxW)
◆ 高级别IP网络主机
NLS-600主机尺寸：320x220x102mm(LxWxH)
NLS-600E主机尺寸：380x260X102mm(LxWxH)
NLS-600E主机安装面板螺丝孔距：357x171mm(LxW)
◆ 高级别IP网络拨号主机
NLS-10000主机尺寸：320x220x102mm(LxWxH)
NLS-10000E主机尺寸：380x260X102mm(LxWxH)
NLS-10000E主机安装面板螺丝孔距：357x171mm(LxW)
◆ IP网络寻呼主机尺寸：230x140x45mm(LxWxH)
话筒长度：260mm
分机：
◆ IP网络金属防暴（监视）分机
金属外壳尺寸：110x200x2mm(LxWxH)
安装底盒尺寸：90x180x60mm(LxWxH)

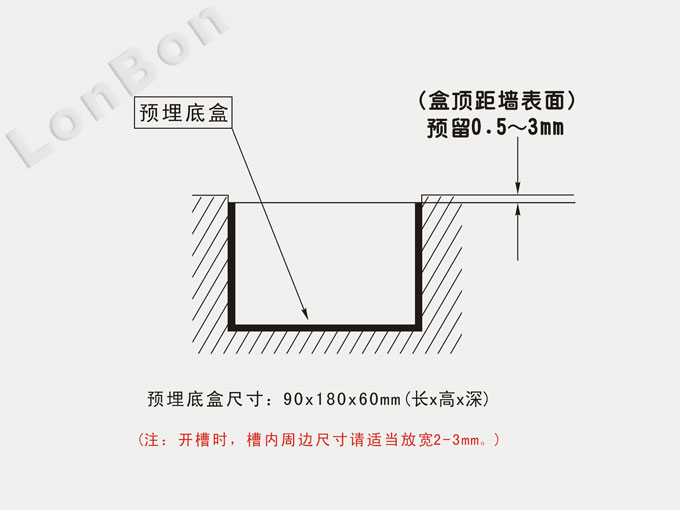

安装底盒预埋墙面尺寸图：
◆ IP网络普通（监视）分机尺寸：120x140x45mm(LxWxH)
其他配件：
◆ 三色门灯尺寸：86x86x32mm(LxWxH)
◆ ANW1防水报警/解除按钮尺寸：86x86x11mm(LxWxH)
◆ AN报警/解除按钮尺寸：85x50x15.5mm(LxWxH)
◆ IP网络地址盒尺寸：195x125x43mm(LxWxH)
◆ 铁门磁外形尺寸：49x25x15mm(LxWxH)
◆ 手机短信转发器尺寸：92x80x22mm(LxWxH)
◆ 无线手表发射机尺寸：92x80x22mm(LxWxH)
◆ 无线手表接收机尺寸：68x48x24mm(LxWxH)
◆ 网络交换机440x230x44mm(LxWxH)
