2 系统的基本组成
YBW系列会议系统主要由系统主机、系统扩展主机、单元机、写卡器、代表身份辨别IC卡、管理软件、10米延长线组成。
3 系统的基本功能
3.1系统主机
● 可以接多达128台会议单元。
● 可以接1台主席单元机、16台VIP单元机。
● 可调节会议单元的喇叭音量及音频输出的电平大小。
● 具有原音通道输出接口，可以连接功放系统和录音设备等。
● 可接手持话筒，具有手持麦克风输入电平调节按钮，可以调节输入电平的大小。
● 话筒有三种工作模式：
第一种（1/2/3/4模式）：可以同时开启的会议单元数量，有1、2、3、4四种选择；
第二种（FIFO模式）：单元代表机之间进行越权控制（即先进先出）；
第三种（OPERATOR模式）：为操作员控制状态，会议发言过程由操作员来控制。
● 与电脑RS-232串口连接。
● 可对系统单元进行在线编码。
● 有四个单元输出接口。
● 具有扩展单元输出接口，可以通过连接扩展主机最多可以接256台会议单元。
● 工作电压：DC24V。
● 尺寸：425x325x90mm(LxWxH)。
3.2系统扩展主机
● 配合系统主机使用，连接后系统容量可扩大到256台。
● 扩展系统主机上最多可连接128台会议单元。
● 有四个单元输出接口。
● 管理软件可以对其进行管理。
● 尺寸：425x325x90mm(LxWxH)。
3.3 单元机：
3.31主席单元机：
● 须配合系统主机方可使用。
● LCD显示本机状态、代表地址、表决结果等。
● 自带高性能金属长杆会议话筒。
● 自带内置扬声器，当话筒开启时会自动关闭。
● 可通过耳机听会议内容。
● 可外接话筒发言。
● 可调节扬声器和耳机输出音量。
● 可和主机连接进行自动编号，也可通过自身功能按键进行手动编号。
● 可进行按键签到或IC卡签到。
● 四种表决方式：表决、选举、响应、评分。
● 有优先控制权，可直接开启话筒发言，可取消发言。
● 可批准或否决代表单元的发言申请。
● 当系统以主席单元机控制表决时，具有开始、结束表决功能。
● 尺寸：160x106x46mm(LxWxH)。
● 话筒长度：360mm。
3.32 VIP单元机：
● 须配合系统主机方可使用。
● LCD显示本机状态、代表地址、表决结果等。
● 自带高性能金属长杆会议话筒。
● 自带内置扬声器，当话筒开启时会自动关闭。
● 可通过耳机听会议内容。
● 可外接话筒发言。
● 有音量调节旋钮，可调节扬声器和耳机输出音量。
● 可和主机连接进行自动编号，也可通过自身功能按键进行手动编号。
● 可进行按键签到或IC卡签到。
● 四种表决方式：表决、选举、响应、评分。
● 不受主席单元机控制，可直接开启话筒发言。
● 尺寸：160x106x46mm(LxWxH)。
● 话筒长度：360mm。
3.33 五键表决代表单元机：
● 须配合系统主机方可使用。
● LCD显示本机状态、代表地址、表决结果等。
● 自带高性能金属长杆会议话筒。
● 自带内置扬声器，当话筒开启时会自动关闭。
● 可接两个耳机，供两个代表使用。
● 可外接话筒发言。
● 有音量调节旋钮，可调节扬声器和耳机输出音量。
● 可和主机连接进行自动编号，也可通过自身功能按键进行手动编号。
● 可进行按键签到或IC卡签到。
● 四种表决方式：表决、选举、响应、评分。
● 受主机控制，在不同的话筒控制状态下，可直接开启话筒发言或取消发言，申请发言或取消申请发言。
● 尺寸：160x106x46mm(LxWxH)。
● 话筒长度：360mm。
3.34三键表决代表单元机：
● 须配合系统主机方可使用。
● 自带高性能金属长杆会议话筒。
● 自带内置扬声器，当话筒开启时会自动关闭。
● 可接两个耳机，供两个代表使用。
● 可外接话筒发言。
● 可和主机连接进行自动编号。
● 四种表决方式：表决、选举、响应、评分。
● 受主机控制，在不同的话筒控制状态下，可直接开启话筒发言和取消发言，申请发言或取消申请发言。
● 尺寸：118x127x38mm(LxWxH)。
● 话筒长度：360mm。
3.4管理软件：
● 须配合系统主机方可使用。
● 签到管理功能，有IC卡签到和按键签到两种方式。
● 表决管理功能，可进行各种投票表决。
● 话筒管理功能，可集中管理所有的话筒。
● 代表信息管理功能，可为每一位与会代表制作详细的会议及代表的相关信息。
● 通过写卡器，可向IC卡写入相关会议信息，包括：会议编号、代表编号、代表身份、籍贯和代表权限等。
4 系统设计及安装

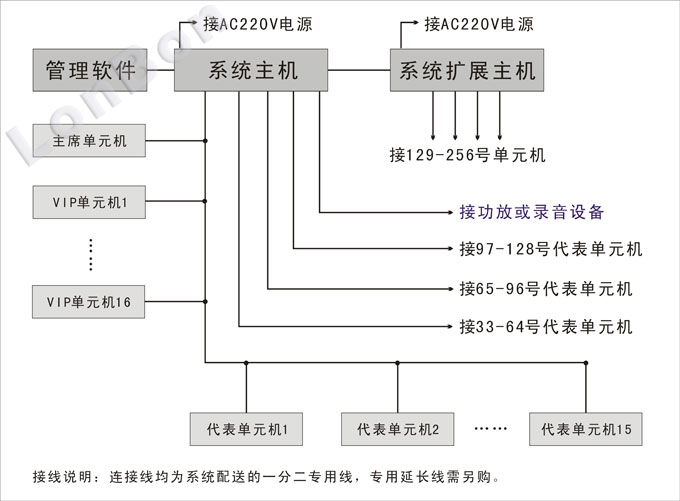

4.1 系统接线图:
4.2系统布线图：
5 系统布线要求
5.1 本系统主机与所有单元机之间均采用为系统配送的一分二专用线，专用延长线需另购。
5.2 本系统布线时单独走线，允许与弱电线路平行，若须与强电线路平行布线时，线间距离不小于200mm。
5.3 本系统除电源输入电压为AC220V转DC24V外，其余线路工作电压均在安全电压下。
5.4 本系统布线包括系统主机与主席单元机、VIP单元机、代表单元机连线；管理软件与系统主机连线；系统扩展主机与系统主机连线等。
6 系统的优势特点
● 系统伸缩性强，可根据会议现场需要开关会议单元数量，最大会议单元容量可达到256台。
● 可调节会议单元的喇叭音量及音频输出的电平大小。
● 具有原音通道输出接口，可以连接功放系统和录音设备等。
● 可接手持话筒，且有多种话筒工作模式，灵活选择会议现场需要模式。
● 可对系统单元进行在线编码。
● 可LCD显示单元机的工作状态、代表地址、表决结果等。
● 单元机自带高性能金属长杆会议话筒，放音逼真、清晰、宏亮。
● 单元机与主机连接后能自动编号，也可通过自身功能按键进行手动编号。
● 可进行按键签到或IC卡签到两种方式。
● 有表决、选举、响应、评分四种表决方式。
● 可配合管理软件使用，能对所有表决方式及代表的信息进行管理。
● 安装简捷，所有连线只需一根配送的专用连接线来连接所有会议单元机。
