一、医院概况：
     浙江省桐乡市中医院是一所集医疗、教学、科研、预防、保健、康复为一体，具有中医特色、中西医结合的现代化综合性二级甲等中医医院，是浙江省中医名院建设单位。2011年的下半年进行了迁建，现开放床位404张，临床科室8个。因迁建改造需要，要求所有的病房都安装极具现代代、网络化的呼叫对讲设备。因此，医院以招投标的方式选用了来邦医护对讲系统（半数字，双向对讲，NBN系列）。
   医院项目设计中，每个科室的护士站各放置1台模数九十路护士站主机NBN-90，每张病床上方安装1台分机，每间病房门口外安装1个三色门灯，每个洗手间内安装1台防水按钮， 每个走廊中安装1台点阵双面显示屏，以及系统中用于IP地址注册查询设备的IP网络地址盒等。

二、设计原则：
1、系统设计应体现集成设计、经济实用性、可靠易用性、先进开放性的原则。
2、集成设计：应考虑整个医护系统之间的协调，医护系统与网络系统的融合以及与综合信息管理系统的集成。
3、经济实用性：以适用为原则，实现资源共享，避免重复投资。
4、可靠易用性：系统的操作界面应简洁、直观；采用成熟的先进技术，确保系统自身安全和信息传递的安全。
5、先进开放性：采用开放的技术标准，避免系统互联或扩展出现障碍；采用标准化的设计和标准化的产品，工程设计应考虑到未来发展和扩容。 　
三、院方需求：
1、各护理单元设置一套呼叫对讲系统，以便医生、护士、患者之间的沟通，用以减少医患纠纷、医疗差错以及杜绝医疗事故等。
2、基于局域网和总线结合的传输方式，可跨网段跨路由，可与医院HIS系统连接。
3、具有双向可视对讲、呼叫、托管、广播、病员一览表、录音录像功能。
4、全触摸屏操作，可液晶屏显示病床分机呼叫，并伴有语音播报。
5、采用先进的数字音视频技术，高清晰可视对讲，广播级音质，声音逼真、清晰、宏亮。
6、走廊中需悬挂点阵屏显示病床分机的呼叫状态。
四、系统核心产品功能设计：
1、护士站：
1) 每个护士站安装一台触摸屏式的主机，可显示病床的呼入状态、病人信息以及语音播报病床分机的呼叫号和房间号。
2) 免提或手柄通话，采用先进的回音消除技术和数字音视频技术，高清晰可视对讲，广播级音质，声音逼真、清晰、宏亮。
3) 与HIS系统对接，可读取、调用HIS系统数据库中的病人信息；可录入或修改病人信息。
4) 可与其它护士站的医护人员相互可视对讲。
5) 可根据值班情况，将本主机的分机托管给其它护士站主机管理。
6) 可对所有病床分机进行全区广播喊话或播放MP3声音文件。
7) 可根据病人的病情，设置特护、高级、普通三种护理级别。
2、病房：
1) 病房内的每张床位安装一台分机，同时洗手间内安装一台防水按钮。当病人遇有情况需要找护士人员时，可通过此分机呼叫护士站，并进行双向对讲。
2) 分机要求自带手持，方便一些活动不方便的病人可躺在病床上进行呼叫对讲。
3) 为调节病人的住院心情，病人可通过分机手持收听FM电台广播。
4) 分机需具有呼叫及解除呼叫功能。
5) 洗手间内的防水按钮需具有防水珠、防水雾，即便是潮湿环境下也能正常工作。
6) 病房门口需安装一个多色门灯，以不同的颜色提示不同的呼叫状态。
3、走廊：
每个走廊中需安装一台双面显示的点阵显示屏，用以显示呼叫的病房号、病床号。显示屏可根据病人的护理级别区分显示；无呼叫时，可显示年、月、日、星期、时间。
五、系统图和配置清单：

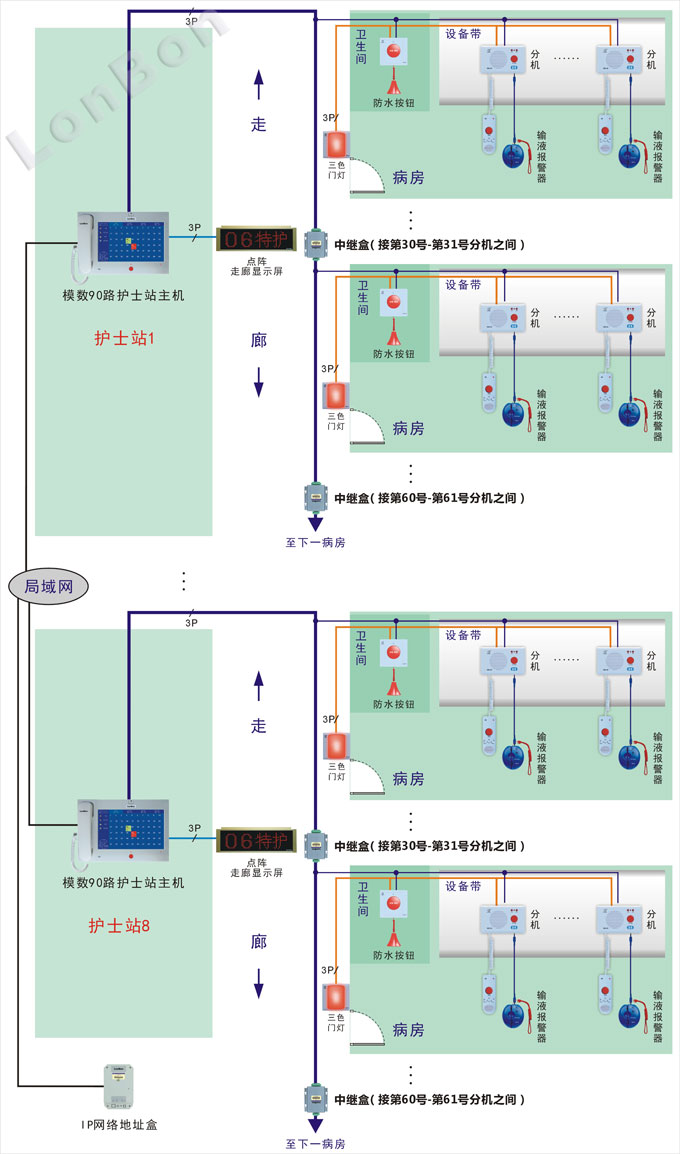

六、系统布线要求：
1、本系统是基于局域网和总线结合传输方式，护士站主机之间可利用医院的现有局域网连接， 分机与主机间的布线采用三芯铜芯聚氯乙烯绝缘电线，无需屏蔽，型号为RVV，规格为3X1.0平方毫米(注：客户购买线材时可以考虑按此规格购买四芯线进行安装)。
2、本系统需单独布线。如与弱电线路平行布线时，线间距离不小于15mm。如与强电线路平行布线时，线间距离不小于200mm。
3、本系统除所配变压器的输入电压为AC220V外，其余线路的工作电压均在DC18V以下的安全电压。
七、系统应用主要产品介绍：
1、系统构成
医护对讲系统（半数字）必配的产品有护士站主机、病床分机、IP网络地址盒；还有其它选配系列配件：防水按钮、三色门灯、走廊显示屏、输液报警器、手表接收机等。
2、产品功能：
2.1、模数90路护士站主机（型号：NBN-90）：
·一般放置在护士站的桌面上。有多级管理设置功能，可作一级管理主机使用。可管理90个分机、防水按钮。
·采用10.2寸数字真彩屏，低照度CMOS彩色摄像头，智能全触摸式操作，linux操作系统，界面高档美观。
·内含模数转换模块，与分机和防水按钮端采用三芯总线制连接，与IP网络对讲主机间通过局域网LAN（可跨网段跨路由）传输。
·有免提和手柄两种通话方式，融入了来邦自主知识产权的数字音视频技术，可彻底消除回音，双向可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
·有红、绿双色路选按键以区分每路呼叫、对讲状态。
·可读取、调用HIS系统数据库中的病人信息；可录入或修改病人信息(包括病人姓名、年龄、病情、护理级别、缴费等入院详细资料)。
·可与其它护士站主机之间双向可视对讲。
·有托管功能。可将本主机的分机托管给其它护士站主机管理。
·有广播功能。可对所有分机进行全区广播喊话或播放MP3声音文件；有定时广播功能、消防强切功能。有音频输入接口。
·有呼叫上传功能。当分机呼叫超时，若无人应答时，可将呼叫信息上传到高级别的IP网络管理主机上。
·有病员一览表功能，可显示每路病床分机的病人信息(包括病人姓名、年龄、病情、护理级别等住院详细资料)；也可外接病员一览表显示。
·分机呼叫时，主机触摸屏上显示呼入状态、病人信息、音乐声提示、语音播报“XX号房 XX号床 呼叫”。
·可同时显示多路分机或防水按钮的呼叫，并记忆保持；不论主机是在
待机、通话、还是广播状态下，分机、防水按钮均可正常呼入。
·可根据病人的病情，设置特护、高级、普通三种护理级别。
·可单独设置白天、夜晚分机的呼叫音量、通话音量。
·可配接无线手表发射机及无线手表接收机，以便医护人员暂时离开护士站时能实时接收呼叫分机、防水按钮号。
·可配接走廊显示屏，一台主机可同时连接多达32台。
·有报警输出口，可接报警闪灯、喇叭。
·有485通讯接口。
·有录音录像功能（另购32GB录音录像模块），可记录报警日志、呼叫开始时间、 呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音录像文件进行查询播放，也可将录音录像文件导出至电脑进行播放。
·安装简捷，与分机间是三芯总线连接；与网络交换机间一条网线连接。
·与分机的通信距离可达1000米。
·接口方式：RJ45网络接口、三芯总线接口。
·供电方式：外接直流电源。
·网络控制方式：Web service、TCP指令、UDP指令。
·随机附送电源（型号：NBW-Z-05，DC36V-400mA/DC14V-2500mA）1个；网线3条。
·尺寸：320x220x102mm(LxWxH)。
2.2、超薄分机（型号：NBW-B1）：
·壁挂式安装，一般安装在医院病床上方墙壁或设备带上。
·纤薄机身，有收音机功能，能收听FM电台广播。
·采用在线编码方式，可任意设定分机号码。
·广播级通话音质，放音逼真、清晰。
·须配合主机方可使用，与主机之间是手柄双向对讲。
·可呼叫护士站主机及对讲。
·有自带手持呼叫器，含手持呼叫器固定底座，使用方便。
·有呼叫及解除呼叫功能。分机呼叫时，主机有语音播报“XX号房 XX号床 呼叫”。
·有输液报警输入端口，可配合病人输液报警时使用。
·可外接门灯。
·与主机间只需一条三芯总线连接。
·附送专用接线柱，方便与总线无断线连接。
·随机附送耳机1个。
·与主机通信距离可达1000米。
·安装时，手持呼叫器与分机间距需保持≥15cm。
·分机尺寸：120x78x12mm(LxWxH)。
·手持呼叫器尺寸：105x35x8mm(LxWxH)。
·弹簧线长度：2m(最大张力)；50cm(悬挂时)。
2.3、防水按钮（型号：NBW-AN1）：
·壁挂式安装，独特防水设计，一般安装在病房的卫生间内，以防病人进入卫生间发生紧急情况进行报警。
·采用在线编码方式，可任意设定编码号。
·有拉线、按键两种报警方式。
·可防卫生间的水珠和水雾，确保开关在潮湿环境下能正常工作。
·卫生间紧急报警时，主机上会有语音提示、显示呼入开关状态信息，同时开关会有报警提示声。
·开关在报警状态时，开关上的指示灯会常亮，指示灯熄灭说明护士站已接收到报警信号。
·有解除报警功能。
·可外接门灯。
·须配合主机方可使用，与主机间一条三芯总线连接。
·附送专用接线柱，方便与总线无断线连接。
·依据国标86盒设计，尺寸：86x86x11mm(LxWxH)。
·拉绳长度150mm。
2.4、三色门灯（型号：NBW-ME）：
·壁挂式安装，依据国标86盒设计尺寸，一般壁挂在病房的门口外，以方便走廊中的医护人员观察。
·须配合分机或防水按钮方可使用，与分机、防水按钮间是三芯线连接。
·有三色以区分病人普通呼叫、高级呼叫、特护呼叫、输液报警四状态。
·当病床呼叫、卫生间报警、输液报警，30秒后无人应答时，三色门灯呈红、绿、蓝三色交替闪亮，以提示需要加急处理。
·病床解除呼叫、卫生间解除报警、护士和病人对讲时，该病房外的门灯熄灭。
·一般一个病房只需安装一个。
·尺寸：86x86x32mm(LxWxH)。
2.5、点阵双面走廊显示屏（型号：NBW-HD）：
·悬挂式安装，一般安装在走廊中，以便于走廊中的护士观察。可双面显示四位汉字信息。
·铝合金模具成型制造，表面钛金氧化处理，外形美观、大方。
·病床呼叫时，可显示呼叫分机号及护理级别并闪烁10秒钟；也可根据需要设置成显示呼叫病床号及护理级别或滚动显示呼叫房间号、病床号及护理级别。
·无呼叫时滚动显示年、月、日、时间及“保持肃静”或礼貌用语等。
·可双面同时显示一个呼叫分机号及护理 级别。
·另购集线盒可实现二台主机共用一个走廊显示屏。
·须配合主机方可使用，与主机间一条三芯线连接。
·一台主机可同时连接多达32台本走廊显示屏。
·附送电源，型号：NBW-H-05 DC12V/500mA 1个。
·尺寸：478x140x70mm(LxWxH)。
2.6、IP网络地址盒（型号：NLS-SE）：
·系统必配。一套系统只需配一台此IP网络地址盒，需要安置在系统内所有主机和分机都能访问到的位置：
1、当主机和分机全部在局域网（LAN）内同一网段时，地址盒的IP定为该网段的任意有效IP；
2、当主机或分机在局域网（LAN）内跨网段时，地址盒的IP必须定为最上层网段（所有主机和分机都能访问到）的IP；
3、当主机或分机在广域网（WAN）时，地址盒的IP必须定为广域网（WAN）内的静态IP。
·可与医院HIS系统对接，以供护士站对讲主机读取和调用HIS数据库。
·用于主机和分机的IP地址注册查询、sip服务、音视频代理等。
·预装操作系统、数据库及来邦代理软件等。
·接口方式：RJ45网络接口。
·供电方式：外接直流电源。
·工作电压：DC12V。
·工作电流：80～150mA。
·随机附送开关电源（12V/0.5A）1个，网线1条。
·尺寸：195x125x43mm(LxWxH)。
八、系统的优势特点：
1、基于局域网和总线结合传输，可跨网段跨路由，linux系统，智能全触摸式操作。
2、自主知识产权的音频回音消除技术，彻底解决了网络对讲时的回音、啸叫。高清晰双向可视对讲，广播采用MP3、通话采用32K音频采样。广播级音质，声音逼真、清晰、宏亮。
3、与HIS系统对接，可读取、调用HIS系统数据库中的病人信息；可录入或修改病人信息。
4、可将本主机的分机托管给其它护士站主机管理。
5、可对所有分机进行全区广播喊话或播放MP3声音文件；有定时广播功能、消防强切功能。有音频输入接口。
7、当分机呼叫超时，若无人应答时，可将呼叫信息上传到高级别的IP网络管理主机上。
8、病人可通过分机手持收听FM电台广播。
9、可根据病人病情设置特护、高级、普通三种护理级别。
10、医护人员可配带无线手表接收机，以便医护人员暂时离开护士站时能实时接收病床分机的呼叫。
11、病房门口可安装三色门灯，可以不同的颜色提示不同的呼叫状态。
12、洗手间可装有防水珠和防水雾的防水按钮，方便病人紧急情况下呼叫。
