医院ICU探视对讲系统(IP网络) --〉典型案例

放大字体  缩小字体 发布日期:2013-03-11  来源:来邦  浏览次数:478



一、医院概况:
    四川华西医院起源于由美国、英国、加拿大等国的基督教会在成都创建的仁济、存仁医院,是当今全世界单点规模最大的医院,中国西部疑难重症诊疗的国家级中心。该医院的重症医学科(ICU)作为四川省的重点学科,现对外开放床位132张,共分3个重症病区。为便于维护和管理病区的探视秩序与制度,同时方便患者与家属之间的探视,医院以招投标的方式选用了来邦ICU可视对讲系统(IP网络,ICU系列)。
    项目设计中,每个病区配置1套ICU可视对讲系统。其中,第1个重症病区,设有1个护士站、20张病床、4个家属探视点;第2个重症病区,设有1个护士站、14张病床、4个家属探视点;第3个重症病区,设有1个护士站、9张病床、1个家属探视点。项目应用中,每个病区的护士站安装1台护士站主机ICU-J10A,每个家属探视点安装1台可视探访分机ICU-H10A,每张病床安装1台可视病床分机ICU-H10B,以及用于设备供电的电源箱。

医院ICU探视对讲系统(IP网络)应用案例图

二、设计原则:
1、系统设计应体现经济实用性、可靠易用性、先进开放性的原则。
2、经济实用性:以适用为原则,实现资源共享,避免重复投资。
3、可靠易用性:系统的操作界面应简洁、直观;采用成熟的先进技术,确保系统自身安全和信息传递的安全。
4、先进开放性:采用开放的技术标准,避免系统互联或扩展出现障碍;采用标准化的设计和标准化的产品,工程设计应考虑到未来发展和扩容。
三、院方需求:
1、系统可在局域网内(可跨网段、跨路由)传输。
2、为避免交叉感染,严格执行病区探视制度,在病区内专设有家属探视区。家属探视时,可在家属探视区呼叫护士站与之双向可视对讲,待护士人员转接至要探视的病床后,家属与患者之间可进行双向可视对讲。
3、探视过程中,护士人员可对其监视,也可进行切断通话。
4、护士站可通过主机随时查看病人的情况,以减少工作强度,达到加强监视病情目的。
5、护士站与病床之间可相互呼叫、双向可视对讲。
6、可记录患者与家属的视频通话内容。
四、系统核心产品功能设计:
1、家属探视区:
1) 壁挂式安装1台有内置摄像头的10英寸触摸屏式的探视分机,同时界面应设计直观,操作简单特点,应设有一键式呼叫按钮,方便家属使用。
2) 家属探视时,只需按下一键式呼叫按键,便能呼叫护士站,待护士接听与其双向可视对讲,护士可按需转接至要探视的病人,家属即能与患者之间双向可视对讲。
3) 免提高清可视对讲,内置高灵敏度麦克风、高保真立体声喇叭,并具有16K以上的声音采样率,声音逼真、宏亮。
4) 可记录与患者的视频通话内容。
5) 可根据探视需要,外接耳麦对讲。
2、病床:
1) 吊装式安装1台有内置摄像头的10英寸触摸屏式的病床分机,可随着病人的躺、卧、坐姿态进行调节角度。同时界面也应设计直观,操作简单特点,应设有一键式呼叫按键,方便病人使用。
2) 家属探视时,可通过呼叫护士站转接到病床,其病人无需按键确认,便可与家属双向可视对讲。
3) 可一键式呼叫护士站,与护士双向可视对讲。
4) 免提高清可视对讲,内置高灵敏度麦克风、高保真立体声喇叭,并具有16K以上的声音采样率,声音逼真、宏亮。
5) 可根据探视需要,可通过自带的手持呼叫器或外接耳麦的方式进行对讲。
6) 可记录与家属的视频通话内容。
3、护士站:
1) 桌面式放置一台有内置摄像头的10英寸触摸屏式的主机,用于管理家属探视区与病床分机的呼叫、对讲等。
2) 免提高清可视对讲,内置高灵敏度麦克风、高保真立体声喇叭,并具有16K以上的声音采样率,声音逼真、宏亮。
3) 家属探视区呼叫时,护士可接听、转接至相应的病床分机,实现家属与病人的双向可视对讲。
4) 可对正在探视中的家属与病人的通话画面进行查看,必要时,可根据探视情况,进行切断或强行切断通话。
5) 可随时查看病人的情况,并能查听声音,方便护士监视病人病情。
6) 可与病床的病人相互呼叫、双向可视对讲。
7) 可根据需要,外接耳麦对讲。


五、系统图和配置清单:

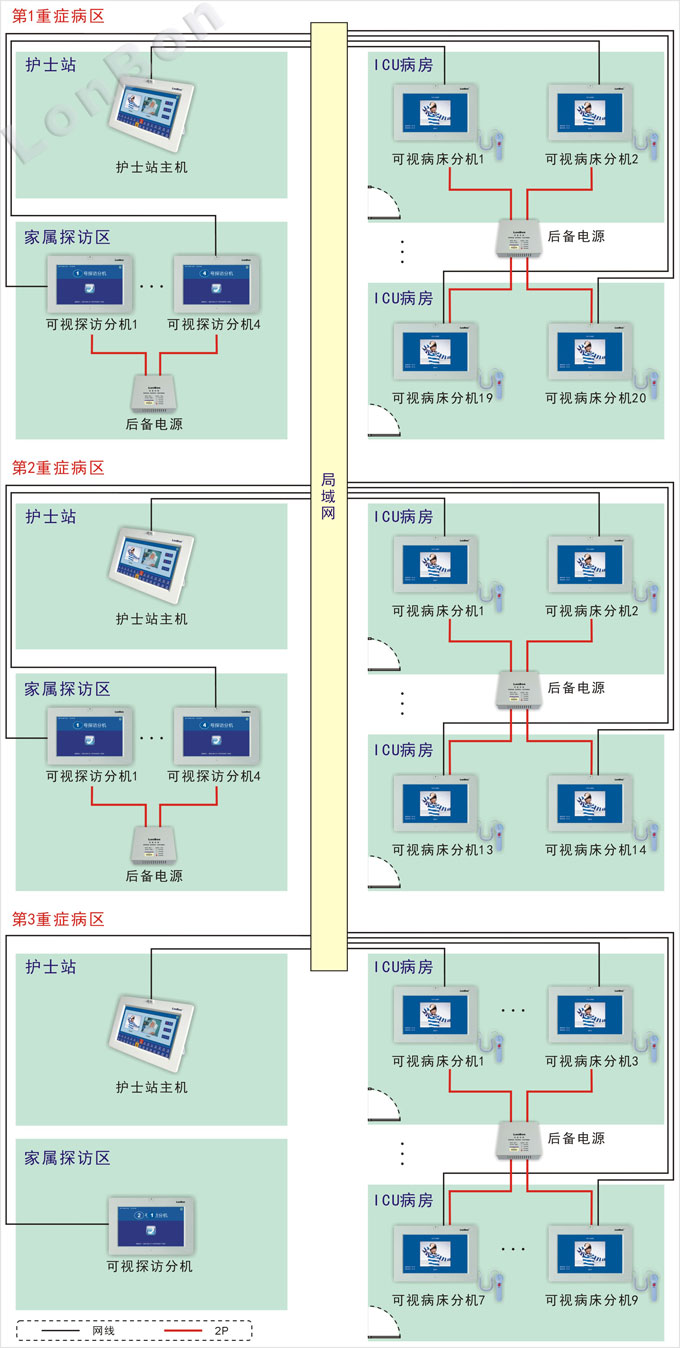

医院ICU探视对讲系统(IP网络)接线图






产品名称

产品型号

单位

数量

护士站主机 ICU-J10A 3
可视探访分机 ICU-H10A 9
可视病床分机 ICU-H10B 43
电源箱 NLS-P183 2
电源箱 NLS-P186 5
14V2A专用电源 / 4

六、系统布线要求:
1) 本系统是基于局域网传输方式,采用RJ45标准网线,插入路由器LAN端(或交换机)任一端口便可工作。
2) 本系统单独供电,可通过配用的专用电源或电源箱集中供电,除所配变压器的输入电压为AC220V外,其余线路的工作电压均在DC14V以下的安全电压。
七、系统应用主要产品介绍:
1、系统构成

  ICU可视对讲系统(IP网络)产品主要由护士站主机、可视探访分机、可视病床分机、电源箱(或专用电源)、交换机组成。
2、产品功能:
2.1、护士站主机(型号:ICU-J10A):

·一般放置在护士站的桌面上(也可壁挂在墙上),配送座式安装固定底架。
·可设定为护士站主机和护士站副机;一套系统内最多可设定1台护士主机和12台护士站副机。
·采用10.2寸数字真彩屏,linux操作系统,触摸式操作,界面高档美观。
·基于局域网,以TCP/IP协议传输视频、音频和控制信号,实现双向可视对讲。
·须配合可视探访分机和可视病床分机使用。
·免提高清可视对讲,内置高灵敏度麦克风、高保真立体声喇叭,并具有16K以上的声音采样率,使声音更加逼真、宏亮。
·最多可接30台可视探访分机和1000台可视病床分机。
·有呼叫转接功能,可为可视探访分机转接相应的病床分机进行可视对讲。
·有监视功能,当病人家属与病人之间进行通话时,可监视双方画面。
·通话计时功能:可显示探访分机与病床分机的通话时间,以便护士查看。
·有强行切断通话功能,根据病人的情况控制通话时间。
·可呼叫病床及对讲。
·可外接耳麦。
·可开启探访分机的电控锁。
·采用低照度CMOS彩色摄像头。
·安装简捷,用RJ45标准网线,插入网络交换机任一端口即可工作。
·工作湿度:≤90%。
·工作电压:DC12V~18V,正常工作功率:7.5W,最大功率:9.0W。
·环境温度:-40~70℃。
·提供1024x600高清显示。
·采用双向H.264视频,G.726音频(16KHZ),MP3广播。
·尺寸:290X200X32mm(LxWxH)。
2.2、可视探访分机(型号:ICU-H10A):
·壁挂式安装,一般安装在重病房外的家属探视区墙壁上,供重病房的病人家属探视对讲时使用。
·采用10.2寸数字真彩屏,linux操作系统,触摸式操作,界面高档美观。
·须配合护士站主机和可视病床分机使用。
·免提高清可视对讲,内置高灵敏度麦克风、高保真立体声喇叭,并具有16K以上的声音采样率,使声音更加逼真、宏亮。
·基于局域网,以TCP/IP协议传输视频、音频和控制信号,系统内最大可支持30路探访可视对讲。
·一键式呼叫。当病人家属探视时,可使用该分机一键呼叫主机及双向可视对讲。
·可外接耳麦。
·可外接电控锁。将分机装在重病房病区门口外,家属探视时,通过此分机呼叫护士站主机,待护士接听允许进入探视区时,可按下护士站主机上的开锁键开启门锁。
·采用低照度CMOS彩色摄像头。
·有录音录像功能(另购32GB录音录像模块),可记录呼叫日志、呼叫开始时间、 呼叫等待时间、通话开始时间、通话时间,并能对已录下的录音录像文件进行查询播放,也可将录音录像文件导出至电脑进行播放。
·安装简捷,用RJ45标准网线,插入网络交换机任一端口即可工作。
·工作湿度:≤90%。
·工作电压:DC12V~18V,正常工作功率:7.5W,最大功率:9.0W。
·环境温度:-40~70℃。
·提供1024x600高清显示。
·采用双向H.264视频,G.726音频(16KHZ),MP3广播。
·尺寸:290X200X32mm(LxWxH)。
2.3、可视病床分机(型号:ICU-H10B):
·壁挂式安装或悬挂式安装(可配合固定支架,需另购,一般安装在重病房的病床上方),供重病房的病人与病人家属可视对讲时使用。
·采用10.2寸数字真彩屏,linux操作系统,触摸式操作,界面高档美观。
·须配合护士站主机和可视探访分机使用。
·高清可视对讲,含手持呼叫器,可手柄或免提通话,内置高灵敏度麦克风、高保真立体声喇叭,并具有16K以上的声音采样率,使声音更加逼真、宏亮。
·基于局域网,以TCP/IP协议传输视频、音频和控制信号,系统内最大可支持1000张病床可视对讲。
·当病人家属探视时,由护士站主机转接,重病人可通过该病床分机与探视的病人家属进行双向可视对讲。
·可呼叫护士站主机及对讲。
·可外接耳麦。
·采用低照度CMOS彩色摄像头。
·有录音录像功能(另购32GB录音录像模块),可记录呼叫日志、呼叫开始时间、 呼叫等待时间、通话开始时间、通话时间,并能对已录下的录音录像文件进行查询播放,也可将录音录像文件导出至电脑进行播放。
·安装简捷,用RJ45标准网线,插入网络交换机任一端口即可工作。
·工作湿度:≤90%。
·工作电压:DC12V~18V,正常工作功率:7.5W,最大功率:9.0W。
·环境温度:-40~70℃。
·提供1024x600高清显示。
·采用双向H.264视频,G.726音频(16KHZ),MP3广播。
·尺寸:290X200X32mm(LxWxH)。
2.4、电源箱(型号:NLS-P183、NLS-P186):
·有NLS-P183、NLS-P186两种规格选择,可向护士站主机、探访分机、病床分机供电。
·NLS-P183含18V/3A开关电源,最大输出功率:60W,最多可接5个探访分机、病床分机或护士站主机;
  NLS-P186含18V/5.6A开关电源,最大输出功率:110W,最多可接10个探访分机、病床分机或护士站主机。
·输入电压:AC220V。
·输出电压:DC18V。
·尺寸:253x243x74mm(LxWxH)。
八、系统的优势特点:
1) 基于局域网,以TCP/IP协议传输视频、音频和多种控制信号,易于Internet连接和访问。
2) 大屏幕数字真彩屏、色彩逼真、中文显示界面、操作简单;智能全触摸式操作。
3) 免提高清双向可视对讲,声音逼真、宏亮。
4) 可接听可视探访分机转接至相应的病床分机进行双向可视对讲。
5) 当病人家属与病人之间进行双向可视对讲时,护士人员可对其进行监视。必要时,可根据探视情况,进行切断或强行切断通话。
6) 可随时查看病人的情况,并能查听声音,达到加强监视病人病情目的。
7) 可呼叫病床及对讲。
8) 可外接耳麦。
9) 可开启探访分机的电控锁。
10) 可记录视频通话内容,方便查询、调用。
11) 安装简捷,用RJ45标准网线,插入网络交换机任一端口即可工作。
