监仓可视对讲系统（IP网络）--〉典型案例/解决方案

一、项目概况
    拉萨监狱、司法医院监视监控项目于2010年8月23日正式开标，该项目首批工程有210个监仓和120个探访点，全部选用的是来邦监仓可视对讲系统（IP网络）、监狱探访对讲系统和数字录音监听系统，以下只针对监仓可视对讲系统（IP网络）在该工程中的运用进行概述。
    本项目首批工程安装了210个分点，由13个分控管理中心，汇总到一个总控中心。该系统有13个一级管理中心和210个监仓前端组成。总控中心选用1台10000路高级别IP网络拨号主机，一级管理中心选用的是30路的IP网络主机，每个前端监仓均配置了总线制金属防暴分机。每个前端监仓分机可以在紧急情况下报警呼叫管理中心；管理中心可以根据值班情况对主机设置托管；所有管理主机、分机均可通过局域网安装；管理中心可以对任何的前端分机进行监听（配上监控系统）查看。
另注：对讲系统所有主机与分机必须采用同一品牌。

二、设计原则
1、系统的设计应体现集成设计、经济实用性、可靠易用性、先进开放性的原则。
2、集成设计：应考虑整个监控系统各子系统间的协调，监控系统与网络系统的融合，监控系统与综合信息管理系统的统一集成。
3、经济实用性：以适用为原则，实现资源共享，避免重复投资；
4、可靠易用性：系统的操作界面应简洁、直观；采用成熟的或经过工程检验的先进技术，确保系统自身安全和信息传递的安全。
5、先进开放性：采用开放的技术标准，避免系统互联或扩展出现障碍；采用标准化的设计和标准化的产品，工程设计应考虑到未来发展和扩容。
三、监狱需求
对讲高级主机
1) 可在局域网LAN和广域网WAN传输（可跨网段跨路由），系统内最大可配置99台IP网络管理主机。
2) 全数字IP网络拨号式主机，智能全触摸式操作，有0-9号数字拨号键盘，可输入分机号码直接拨打。
3) 采用数字真彩屏，低照度CMOS彩色摄像头，linux操作系统。
4) 内置高灵敏度麦克风、高保真立体声喇叭，并具有16K以上的声音采样率可在网络内设定主机编码。
5) 与其他管理主机之间可双向视频对讲。
6) 可液晶显示多路分机的报警，并保持报警状态。
7) 管理主机之间有托管功能，可托管其它主机上的分机。
8) 可对单个分机进行监听，分机处无任何察觉。
9) 呼叫转移、喧哗报警功能。
10) 定时广播、定时开机、开门提示、开锁功能。
30路IP网络对讲主机
1) 基于局域网LAN（可跨网段跨路由）传输技术，系统内最大可配置120台网络管理主机。
2) 主机可带30个IP网络分机。
3) 主机之间可相互呼叫及对讲。
4) 管理主机之间有代管功能，可代管其它主机上的分机。
5) 指示灯有双色显示以区分报警、对讲状态。
6) 可同时显示多路分机报警，并保持报警状态。
7) 可对单个分机进行监听或循环监听每路分机，分机处无任何察觉。
8) 有广播功能、呼叫转移功能、手机探测功能、开锁功能、无中断报警功能、喧哗报警功能、开机报警功能。
9) 单独设置白天、夜晚分机的报警、通话质量。
10) 有报警输出口，可接报警喇叭、闪灯。
11) 可配接无线手表发射机/接收机、解码板、走廊显示屏。
12) 配上SD卡后可进行录音查询，记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音文件进行查询播放，也可将录音文件导出至电脑进行播放。
金属防暴分机
1) 嵌入式安装，采用铝合金面板，含ABS防火安装底盒、支撑杆及固定螺丝，具有防拆、防人为暴力破坏功能。
2) 有大声喧哗报警功能。即：设置分机处于持续喧哗并超过一定分贝时，可自动向主机发出报警。
3) 采用在线编码方式，可任意设定分机号，与主机可双向对讲。
4) 广播级通话音质，放音逼真、清晰、宏亮。
5) 须配合主机方可使用，与主机间是免提式对讲。
6) 可向控制室主机报警及对讲。
7) 可外接报警按钮和解除按钮（报警按钮：可代替本分机上的报警按钮，向主机发生报警；解除按钮：可解除本分机的报警、门灯闪亮、走廊显示屏、主机指示灯、音乐声）。
8) 开关量输出，可外接报警联动设备。
9) 可作监听头用。
10) 可外接三色门灯。
11) 有录音输出端口，可配合语音卡、编码器等同步录像、录音。

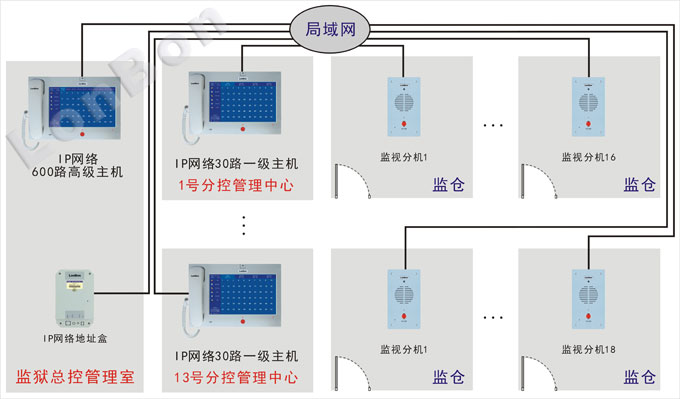

项目连接示意图

四、监狱系统的构成及功能特点
1、系统构成
  该系列产品有必配的主机（含：IP网络主机、IP网络嵌入式主机、IP网络拨号主机、IP网络拨号式嵌入式高级主机、IP网络寻呼主机) 、分机（含：IP网络金属防暴分机、IP网络金属防暴监视分机、IP网络普通分机、IP网络普通监视分机）；还可选配其他系列配件有：三色门灯、防水报警按钮、普通报警按钮、IP网络地址盒、电源箱、液晶走廊显示屏、铁门磁、手机短信转发器、无线手表发射机、无线手表接收机、网络交换机等。
2、功能特点
IP网络主机
1) 一般放置在监狱分控管理室的桌面或操作台上。
2) 全数字IP网络主机，采用10.2寸数字真彩屏，智能全触摸式操作，低照度CMOS彩色摄像头，linux操作系统，界面高档美观。
3) 可在局域网LAN和广域网WAN传输（可跨网段跨路由），系统内最大可配置600台IP网络管理主机。
4) 有免提和手柄两种通话方式，融入了来邦自主知识产权的延时数字音视频技术，回音消除，高清晰可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
5) 可与其它主机或分机进行双向可视对讲。
6) 有托管功能。可将本主机的分机托管给系统内其它一级IP网络主机管理。
7) 有红、绿双色路选按键以区分每路分机报警、对讲状态。
8) 有呼叫转移功能，当分机呼叫超时，若无人应答时，可将呼叫信息转移到上级管理主机上。
9) 有喧哗报警开启功能。当分机端有喧哗时，可向主机报警。
10) 有广播功能。可对分机播放MP3声音文件，可定时广播、宣教或喊话。另有音乐输入接口。
11) 有监听、自动循环监听功能。监听时，分机处无任何察觉。
12) 有开门提示、开锁功能。可分别对2扇门开门提示、2把锁开启。
13) 可配接无线手表发射机及无线手表接收机。
14) 可配接解码板，实现视频联动。
15) 有485通讯接口、报警输出口。
16) 可配接LCD液晶显示屏、LED点阵走廊显示屏。
17) 有录音查询功能（需定制），含16GB的SD卡，可记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音文件进行查询播放，也可将录音文件导出至电脑进行播放。
18) 安装简捷，用RJ45标准网线，插入网络交换机任一端口即可工作。
高级别IP网络拨号主机
1) 全数字IP网络拨号主机，智能全触摸式操作，有0-9号数字拨号键盘，可输入主机、分机编号进行对讲、监听。
2) 采用10.2寸数字真彩屏，低照度CMOS彩色摄像头，linux操作系统，界面高档美观。
3) 可在局域网LAN和广域网WAN传输（可跨网段跨路由），1台拨号式主机最多可管理179台一级主机；可任意呼叫系统内的主机或分机。
4) 有免提和手柄两种通话方式，融入了来邦自主知识产权的延时数字音视频技术，回音消除，高清晰可视对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
5) 可与其它主机或分机进行双向可视对讲。
6) 可液晶显示多路分机的报警，并保持报警状态。
7) 有监听功能。监听时，分机处无任何察觉。
8) 可配接无线手表发射机及无线手表接收机。
9) 可配接解码板，实现视频联动。
10) 有485通讯接口、报警输出口。
11) 可配接LCD液晶显示屏、LED点阵走廊显示屏。
12) 有录音查询功能（需定制），含16GB的SD卡，可记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音文件进行查询播放，也可将录音文件导出至电脑进行播放。
13) 安装简捷，用RJ45标准网线，插入路由器LAN端(或交换机)任一端口。
14) 本系列主机可设置为寻呼主机：只接受主机呼叫，可对系统内的分机或主机进行呼叫、可视对讲。
IP网络金属防暴分机
1) 嵌入式安装，linux操作系统，可在局域网LAN和广域网WAN传输（可跨网段跨路由），外形别致精美，一般安装在监仓内的墙壁上。
2) 采用铝合金面板，含ABS防火安装底盒、支撑杆及内六角固定螺丝，具有防拆、防人为暴力破坏功能。
3) 可通过web界面设定分机编码。
4) 融入了来邦自主知识产权的延时数字音视频技术，回音消除，高清晰对讲，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。
5) 配合主机方可使用，与主机间免提式双向对讲。
6) 可向控制室主机报警及对讲。
7) 有大声喧哗报警功能。即：设置分机处于持续喧哗并超过一定分贝时，可自动向主机发出报警。
8) 可外接报警按钮和解除按钮（报警按钮：可代替本分机上的报警按钮，向主机发出报警；解除按钮：可解除本分机的报警、门灯闪亮、走廊显示屏、主机指示灯、音乐声）。
9) 可外接2把电控锁，实现开锁功能。
10) 可外接2对门磁，实现开门提示功能。
11) 有开关量输出，可外接报警联动设备。
12) 可外接咪头、喇叭、有源音箱。
13) 可作监听头用。
14) 可外接门灯。
15) 有录音输出端口，可配合语音卡、硬盘录像机等同步录像、录音。
16) 专业定位于监狱监仓。
17) 安装简捷，用RJ45标准网线，插入路由器LAN端(或交换机)任一端口。
18) 根据需要可选配具防水功能的金属防暴防水分机。
IP网络地址盒
1) 系统必配。一套系统只需配一台此IP网络地址盒，需要安置在系统内所有主机和分机都能访问到的位置：
·所有主机和分机在局域网（LAN）内同一网段时，地址盒的IP定为该网段的任意有效IP即可；
·所有主机或分机在局域网（LAN）内跨网段时，地址盒的IP必须定为最上层（网络中心）网段的IP；
·所有主机或分机在广域网（WAN）时，地址盒的IP必须定为广域网（WAN）内的静态IP。
2) 用于主机和分机的IP地址注册查询、sip服务、音视频代理等。
3) 预装操作系统、数据库及来邦代理软件等。
三色门灯
1) 壁挂式安装，依据国标86盒设计尺寸，一般壁挂在监仓的门口外，以方便走廊中的狱警观察。
2) 三色发光。犯人向控制室报警时，该监仓外的门灯闪亮红灯，30秒后如无狱警应答或无解除报警时，三色门灯呈红、绿、蓝三色交替闪亮，以提示需要加急处理。
3) 走廊中的狱警解除报警或控制室和犯人对讲时，该监仓外的门灯熄灭。
4) 一般一个监仓只需安装一个。
5) 须配合分机方可使用，与分机间是三芯线连接。
液晶走廊显示屏
1) 悬挂式安装，一般安装在管理中心或走廊中，以便于狱警观察。
2) 建议选用32英寸大屏幕液晶电视，外形美观、高档。
3) 须配合液晶屏控制盒使用。
4) 大屏幕液晶蓝屏显示，可显示各监区报警位置及相对应的呼叫监仓分机号（如图：16监区的20号监仓分机呼叫) 。
5) 无监区报警时，可显示年、月、日、时间及监区位置图。
6) 一台主机可同时连接多达32台本走廊显示屏。
7) 本液晶走廊显示屏也可选用等离子电视代替使用，其显示内容方式同液晶走廊显示屏。
8) 随液晶屏控制盒附送电源1个，型号：NBW-H-05 DC12V500mA。
注：此液晶屏电视或等离子电视用户可根据自身情况，自行任意选配品牌、型号及规格。
铁门磁
1) 与分机连接，安装于监仓门上，可实现开门提示功能。
2) 外观灰白色，抗振性强，外壳锌合金（表面电镀处理）。
3) 技术参数：
·工作距离：60mm。
·固定形式：螺丝贴装。
·开关形式：常闭型（断路报警）。
·触点功率：10W
·开关电流：0.5A
·开关电压：DC100V
无线手表接收机
1) 配合无线手表发射机使用，当分机报警时，发射机自动将报警分机号发送给配带无线手表接收机的管理人员。
2) 一般由走动的管理人员随身携带。当分机报警时，有音乐声提示并显示报警分机的号码，最多存储10条信息。
3) 可同时显示最近三条呼叫信息，可使用翻查键查看历史报警。
4) 技术参数：
·可充电聚合物锂离子电池供电，耗电量小，待机时间可达30天。
·接收灵敏度：-112dB。

五、系统布线要求
1、本系统是基于局域网LAN（可跨网段跨路由）传输方式，管理主机、分机间连接可直接利用监狱的原有网络。也可用RJ45标准网线，插入路由器LAN端(或交换机)任一端口便可工作。
2、本系统的门灯须与分机配合方可使用，与分机间是三芯线连接。
3、本系统如需配置无线发射、接收机，那无线发射机与主机间须用一条三芯线连接
4、本系统除所配变压器的输入电压为AC220V外，其余线路的工作电压均在DC18V以下的安全电压。

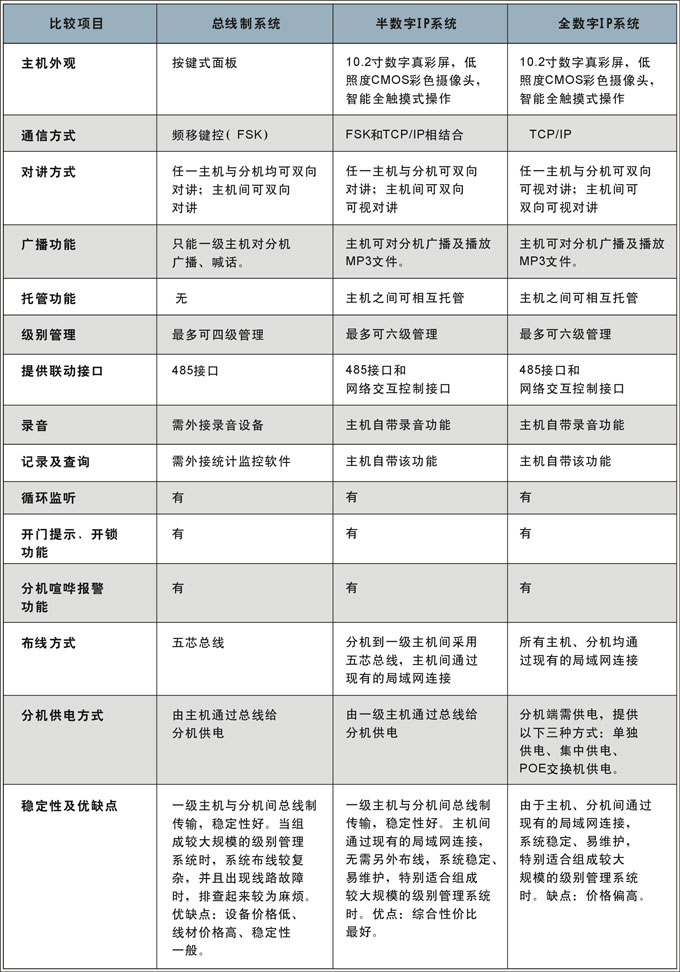

六、来邦IP网络半数字、IP网络全数字、总线制三款监仓对讲特点比较
   继总线制监仓对讲产品面世后，来邦相继推出IP网络半数字监仓对讲和IP网络全数字监仓对讲，其三款产品的的异同及各自的特点作如下比较：
