安装接线拓扑图： |
|
|
|
||
|

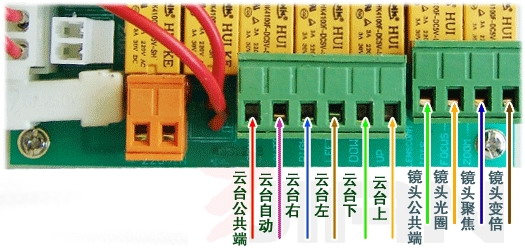

第一步：把变倍镜头或一体机、云台的电缆接入解码器（不可带电操作！！！）： |
|
| 参照镜头或一体机、云台的说明书、标签，对照解码器的接线图，仔细准确地把所有电缆接入解码器的接线端子，两者的接口必须完全对应连接。注意：线头根据接线端子的尺寸做到芯线与接线柱接触良好、牢固，芯线不外露。做好在安装前先把以上设备检测后再实际安装。（以经济型解码器为例） | ||
|
|
||
|

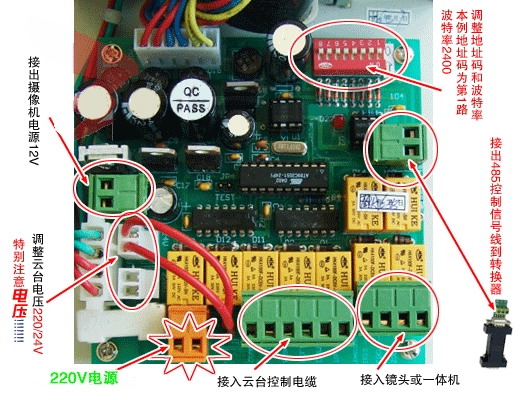

第二步：接出摄像机电源、云台电源、设定地址码和波特率开关： |
|
|
根据镜头或摄像机、云台的要求，从解码器的电源输出端接出摄像机电源并调整云台的电源，并根据主机的设定或压缩卡的设定，调整好地址码和波特率。接入220V电源线。最后接出485控制线：正负极必须完全对应。 |
||
|
|
||
|

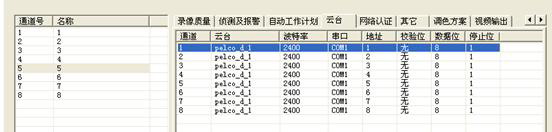

调整主机、加电测试： |
|
| 将485控制器的连接线接入主机的COM1或COM2口，调整主机的相关参数，全部安装完毕后，再次检查接线端口和电源、电压，确认无误后，给解码器加电测试。 | ||
 |
选择摄像机的控制端口； | |
|
选择和设置与解码器匹配的协议； | |
 |
||
|
确认退出设置后，返回控制界面就可以通过软件进行镜头、云台的控制了。 | |
 |
||
|
如果控制不了，就需要再次检查设置和线序等。 | |
