一、修剪和延伸的基本操作
修剪和延伸的基本技巧首先是选择，首先要选择修剪、延伸边界，或称为切割对象，也就是选择作为修剪和延伸的基准的对象，然后就是选择要被修剪或延伸的对象，掌握了这两者的选择技巧就基本掌握了修剪和延伸的操作。

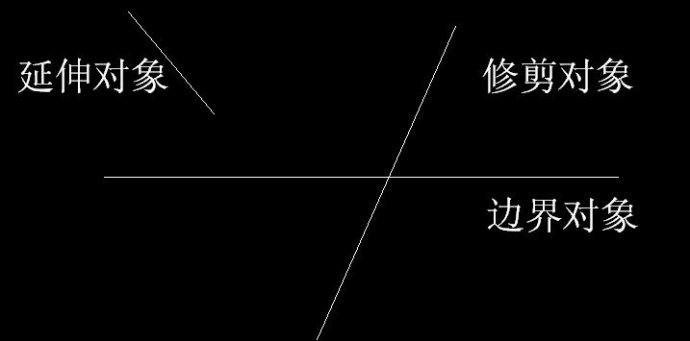

用上面这样简单的图先了解一下修剪和延伸的基本操作，步骤如下：
1、输入TR命令，回车。
2、点选上图中的边界对象后，回车。
3、在修剪对象的上半部分单击，完成修剪。

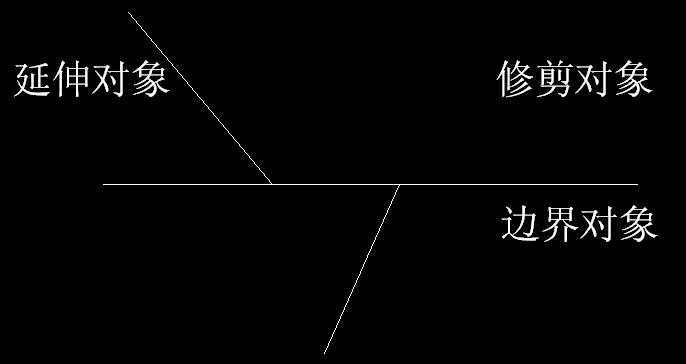

4、按住Shift键，单击要延伸的对象，完成延伸。结果如下图所示。
这是修剪和延伸的一个最基本操作，刚开始学习的时候要注意：
1、注意看命令行提示，由于边界对象可以选择多个，必须按回车或空格确认才能进行后面的修剪。
2、另外要知道修剪的同时也可以延伸，不需要退出修剪命令去再执行一次延伸命令了。
3、修剪边界也可以作为被修剪的对象，被其他边界修剪。
二、修剪的选择技巧
修剪延伸不仅支持一些简单的点选和框选，还支持一些非常特殊的选择方式。掌握了选择的技巧，可以使修剪的操作效率成倍提升。
修剪边界对象（切割对象）支持常规的各种选择技巧，点选、框选，而且可以不断累加选择。当然，最简单的选择方式是当出现选择修剪边界时直接按空格（回车）键，此时将把图中所有图形作为修剪编辑，我们就可以修剪图中的任意对象。将所有对象作为修剪对象操作非常简单，省略了选择修剪边界的操作，因此大多数设计人员都已经习惯于这样操作。但建议还是具体情况具体对待，不要什么情况都是用这种方式。

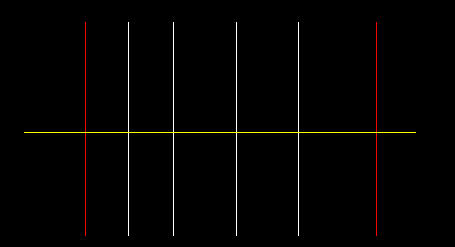

我觉得有些情况不适合用所有对象作为修剪边界，例如下图所示情况，要修剪两条红线之间的黄线，如果选择所有对象作为修剪编辑，修剪时就需要点五次，如果只选择两条红线作为边界，修剪时只要点一次就可以了。
还有一种情况，如果图中图形非常多，对象数量数万时，修剪时也不建议回车使用所有对象作为修剪边界。想一想，让数万个对象都参与修剪计算，肯定比只选择几条边界进行修剪消耗更多系统资源，软件计算时间更长。
被修剪对象支持点选和框选，这两种方式不用输入参数，直接使用就可以。（CAD早期版本可能不能直接框选，需要输入选项）。另外被修剪对象还有一种特殊模式：围栏（F），也就是可以拉一条线，与次线交叉的部分都被修剪，如下图所示。
