CAD修剪和延伸使用技巧

指定修剪对象时使用的投影方法，下面是从AUTOCAD帮助里摘的几段说明，大家如果看不明白，可以试一下。例图为了让大家看得清楚，设置了两个视口，一个是正交视图，一个是轴测视图，通过看两个视图才能清楚看到修剪后的状态。

无

指定无投影。该命令只修剪与三维空间中的剪切边相交的对象。

UCS

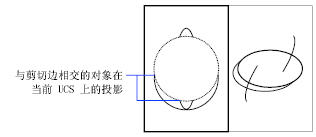

指定在当前用户坐标系XY平面上的投影。该命令将修剪不与三维空间中的剪切边相交的对象。

视图

指定沿当前视图方向的投影。该命令将修剪与当前视图中的边界相交的对象。

四、删除和放弃

删除：删除选定的对象。输入R选项提供了一种用来删除不需要的对象的简便方法，而无需退出TRIM命令。

选择要删除的对象或<退出>:使用对象选择方法并按ENTER键返回到上一个提示

放弃：输入U可撤消由修剪或延伸命令所做的最近一次修改。

五、修剪和延伸带宽度的多段线

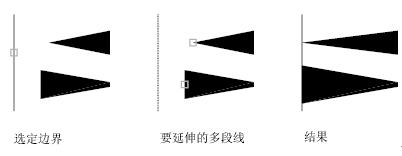

如果修剪或延伸锥形的二维多段线线段，修剪处将保留当前的宽度，如果是延伸，线的宽度将按原来的变化趋势将原来的锥形延长到新端点。当然如果延伸到端点处时端点是负值，则末端宽度被强制为0。

修剪和延伸都是以多段线的中心线为基准的，也就是按没有宽度的状态的相交点进行修剪，端点始终是和多段线垂直的，当宽度比较大时，而修剪边界又与多段线不垂直时，会看到多段线的端点会部分延伸出剪切边，如下图所示。

六、修剪和延伸样条曲线拟合多段线

修剪样条拟合多段线将删除曲线拟合信息，并将样条拟合线段改为普通多段线线段。

延伸一个样条曲线拟合的多段线将为多段线的控制框架添加一个新顶点
