CAD修剪和延伸使用技巧

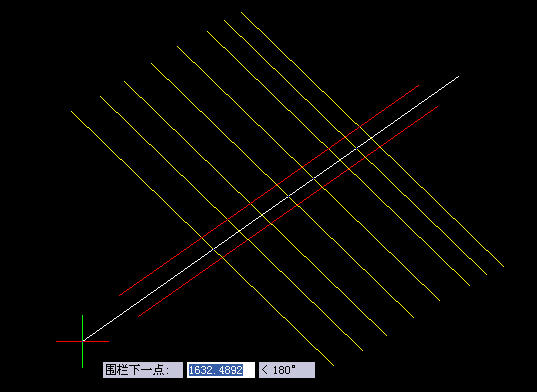

对于这张图来说，框选两次也可以，可能比输入F参数，然后再这么拉一条折线更方便。如果要修剪的部分在两条相隔比较近的线中间，尤其是斜向的时候，用F还是很方便的，如下图所示。

三、边缘和投影模式

除了选择的技巧外，修剪和延伸还提供了一些选项，例如选择边缘模式和投影模式。

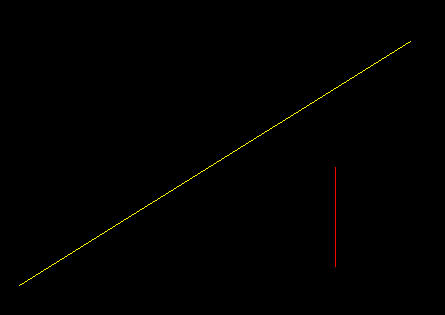

即使选择的剪切边或边界边与修剪对象不相交，但延长线能相交，也可以进行修剪，如下图所示。

我们要用图中的小竖线去修剪斜线，只选在选择完修剪边界后，当命令行提示：

选择要修剪的对象，或按住Shift键选择要延伸的对象，或

[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:

此时输入E，就可以将边缘模式设置为延伸或不延伸，只要设置为延伸，就可以用修剪边界的延长线去修剪，如果设置不延伸，当然就无法修剪了，如下图所示。

至于投影模式，一般很少有人用到，主要是当两条线不相交，但在视图或其他投影中相交的情况下，可以利用投影来进行修剪。例如一条线在XY平面上，另一条线有Z坐标，在俯视图中看起来两条线是相交的，实际上两条线根本就不相交，这种情况下，如果选择“无投影”，将无法修剪，如果选择“视图”投影，则可以修剪，当然还可以用UCS投影。
