SH-SM接地模块由非金属导电材料、防腐材料、强电解质、稀有元素和吸湿剂组合而成的物质包裹在金属接地体（圆钢、扁钢）外、经强压力机器压铸而成，克服了运输过程中的容易裂开的重要问题。它在导电性、防金属腐蚀性、雷电冲击下的负阻特性方面都技术先进。这种低电阻接地模块特别适合于高土壤电阻率地区使用，如接地点为砂石或岩石地层，用它来解决接地施工中遇见的难题，是良好的人工接地体。
双和接地模块特点介绍
接地模块的主要技术参数包括室温下电阻率、工频接地电阻、工频电阻变化率、强度、PH值、年平均腐蚀率等。??
1、接地模块寿命长：高效低电阻物理接地模块是将无机导电材料经高压压制到金属电极芯上，形成高致密层，可防止腐蚀气体和一切腐蚀介质的侵蚀，具有较强的防腐性，保证产品的寿命达50年以上。
2、以物理导电物为主，导体表面有很多微孔，外表面大，增加与土壤有效接触面，使接地电阻减小，有利于泄流降阻。??
3、由于采用高导电石墨粉为主要材料，其导电性能随土壤水分变化较小，当干旱无水时物理性导电物仍发挥其降阻效果，接地电阻稳定性高。
4、自动化配料：机械搅拌， 自动灌装，高压成型，．严格的操作工艺，自动化流水线作业，保证质量稳定，避免了人工生产搅拌不均匀、压力不够，容易破碎等因素。
5、该产品施工方便，特别适合野外高山，缺水施工地区．接地模块是既具有降阻的功能，又方便施工的优良产品。??
6、高效低电阻物理接地模块是我公司在接地技术上又一革新创意产品，该产品经相关部门检测，无毒、无腐。无环境污染，已广泛应用于电力、石化、铁路、通讯、医院、民航等各个接地领域，产品远销国内外。
【接地模块使用方法??】

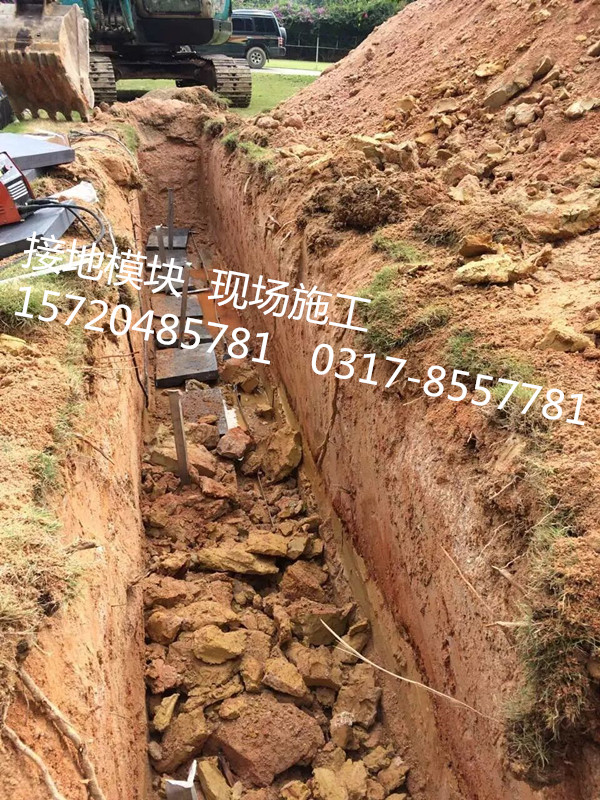

（1）接地模块的埋设深度应不小于0.8米，高寒地区应埋置在冻土层以下。埋置时应注入充足的水分，让接地模块充分吸湿，以保证模块尽快达到降阻效果。??
（2）在有效长度范围内，尽可能选择在土壤电阻率小的地方埋设接地体，高土壤电阻率地区宜适当深埋。??
（3）接地体的埋设地点应尽量远离人们经常活动的地方，否则应采取措施防止跨步电压危害。应远离热源和尽量避开有强腐蚀性物质的地方。

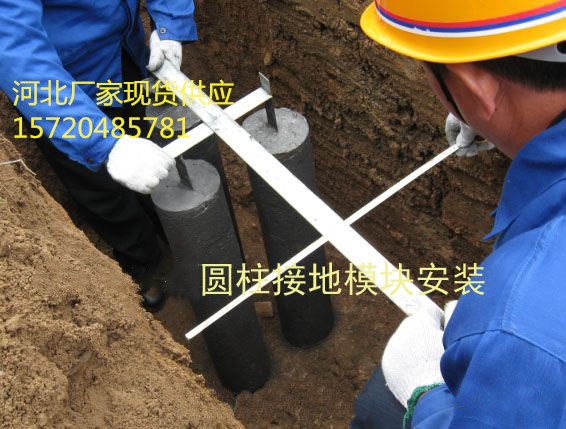

（4）根据工程实际需要，圆柱形和梅花形模块一般用于垂直埋设，也可作其它适合地形的形式埋设。

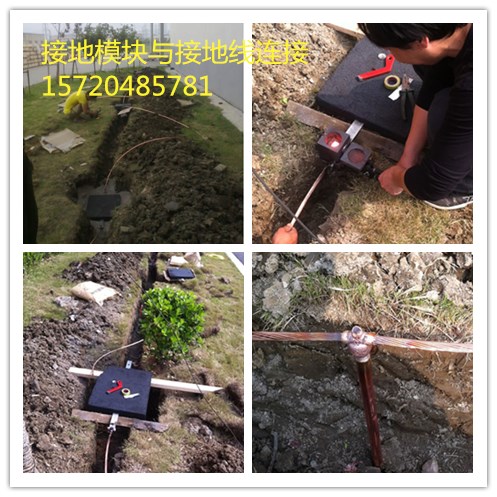

（5）平板形接地模块一般用于水平埋设，在水平接地沟底部开挖600mm*400mm的方形坑，坑底与水平接地沟底部在同一平面内。在坑底铺上3厘米左右的细土或离子缓释剂，将接地模块平放于坑底，两端金属芯与水平扁钢焊接。条件许可的情况下宜适当深埋。遇到土壤较差的情况时为有效的降低接触电阻，增大接地体的散流面积，可以配合离子缓释剂使用，每个接地模块配套25kg离子缓释剂。
（6） 接地模块的埋设间距应大于4米，混合布置时水平接地体与垂直接地体间距应大于4米。

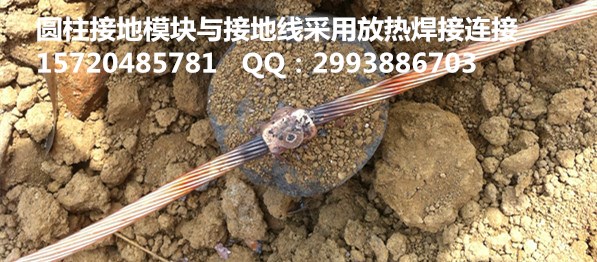

（7） 模块间连接材料须采用耐腐蚀的金属材料，以焊接方式确保接地系统埋地部分连接牢固可靠。应采用搭接焊，搭接长度不能小于扁钢宽度的2倍，且应多边焊接。若垂直模块钢芯为圆管或圆钢时，应将连接扁钢立起来，以便与钢芯有效接合，并在钢芯两侧加焊钢筋头加固。建议焊缝长度不小于80mm，不得虚焊、漏焊。??
（8） 须仔细清除焊渣，并在焊接部分涂覆沥青或其它防腐材料，做好防腐处理。
（9） 以原土或地表土回填，至少应保证接地体周围有30-50cm的细土，有条件的话充分灌水使之充分结实。
【接地模块工作原理】
接地模块具备低电阻率、高保湿性、强扩散性等特点和性能。配合降阻剂使用，能快速降低接地模块附近土壤的电阻率，可进一步有效地降低接地电阻。接地模块配合增降阻剂使用，增加了散流面积，改善了接地模块（接地体）附近土壤电阻率，实现了对接地体的良好降阻效果。??
【接地模块产品用量】
根据防雷接地网土层的土壤电阻率，采用下式计算接地模块用量：
水平埋置，每两块接地模块间隔大于5m，单个接地模块接地电阻：
Rj≈k•Ρ??
并联后总接地电阻： Rnj=Rj/n•
式中：Rj –单个接地模块接地电阻（Ω）
K --形状系数，JGY1型取0.12；JGY2型取0.10；JGY3取0.2
Ρ --土壤电阻率（Ω•m）
Rnj –总接地电阻（Ω）??
n –接地模块个数
–接地模块调整系数一般取0.5-0.9 JGY平板形用量参考表
