工作原理:
检测移动的金属物体,当有金属物体从线圈上移动时切割磁力线,引起线圈的电感量的变化,微处理器根据变化量的大小判断是否有金属物体。
技术参数
工作电源 | AC220V、AC110V、AC/DC24V、AC/DC12V 可选择,2.5W功率 |
频率范围 | 20KHz—170KHz |
灵敏度 | 三级可调 |
反应时间 | 100毫秒 |
环境补偿 | 自动飘移补偿 |
线圈电感 | 推荐150uH—300uH(包含连接线)、最大50uH—500uH(包含连接线) |
连线长度 | 推荐小于20米,每米绞合20次以上,总电阻小于10欧姆 |
储存温度 | -40ºC到+85ºC |
工作温度 | -20ºC到+65ºC |
相对湿度 | ≤95%(无凝露) |

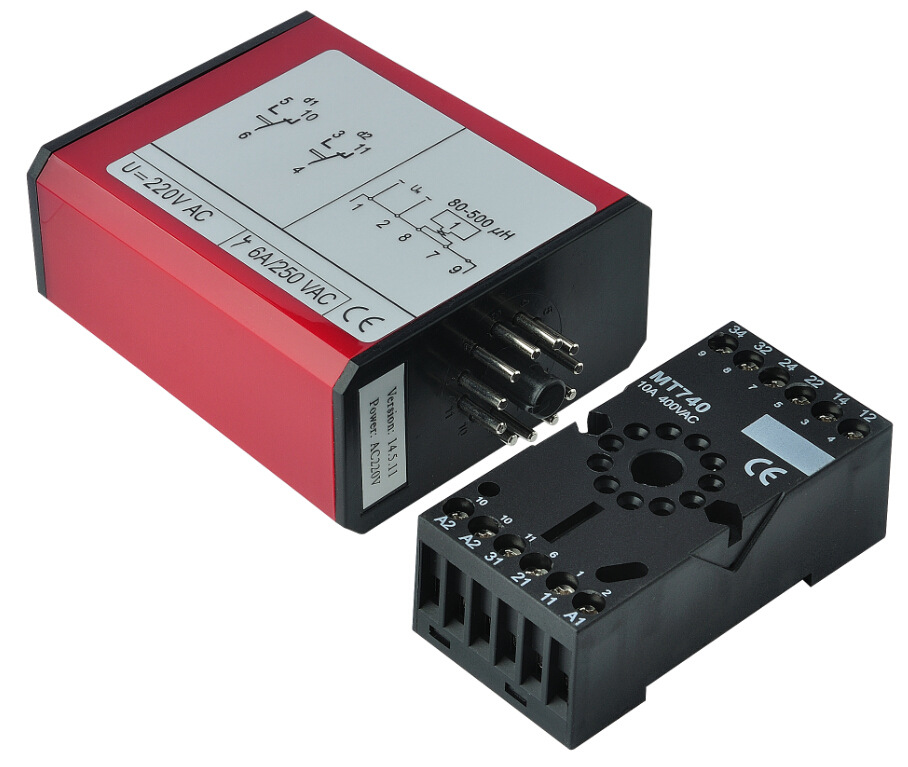

外形尺寸 | 113*74*37mm(含底座) |
■ 线圈安装注意事项:
材料:建议铁氟龙线 线径:大于0.75
线圈大小:一般1*2米 匝数:一般5-6匝
线圈形状:长方形、菱形、8字型 清洗:切槽冲洗晒干
封装:液体沥青 双绞:越密越好
相邻线圈:大于一个线圈的宽度且匝数错开
■ 线圈施工要点:
切槽形状:一般为平行四边形 导线截面:大于0.75平方毫米
线圈宽度:约为检测高度的两倍 线圈引线:无接头、必须双绞至少每米20次
地面切槽:宽约1公分、深5公分以上 相邻线圈:圈数最好不要相同
绕线方法:切槽清洗凉干后再绕线圈 相邻间距:两个线圈边到边的距离大于1米
导线材质:铁氟龙耐高温多股镀锡铜线 灌封材料:测试正常后再用液体沥青进行灌封
安装检测器:
车辆检测器必须安装在防水、防潮的位置,并且必须远离热源、远离强磁场,与机箱壁至少保持1公分以上的距离(千万不要紧贴机箱安装)。检测器应在机箱中垂直安装,以防止接触不良。
