关键词 综合布线系统 布线技术 国际国内规范
当今世界已近入信息时代，21世纪将是以信息网络为核心的信息时代。数字化、网络化、信息化是21世纪的时代特征，这已成为人们不争的公识。为了高效可靠的实现信息传递及资源、共享，各网络节点之间就需要一种有效的、标准的、灵活的、开放的传输系统，这就导致了综合布线系统的产生。可以说综合布线系统是信息网络时代的产物，是信息网络时代建筑物的“信息高速公路”。随着8O年代初美国康涅狄格州哈福德市第一栋智能大厦的兴起，揭开了综合布线系统的发展序幕(正式登场则始于1991年)。由于其在我国的发展刚起步(近几年)，认真研究其系统技术及其规范，对于构筑一个实用的信息传输系统极为重要。
综合布线系统技术简介
1什么是综台布线系统PDS
综合布线系统 PDS(Premises Distribution System)又称结构化布线系统 SCS(Structured Cabling System)，它采用高质量的标准线缆及相关接插件，在建筑物内组成标准、灵活、开放的传输系统，它既可以传输数据、语音、图象及其它各种控制信号，又可以与建筑物外部的信息通信网络互连。因而成为一种能够适应信息网络时代的建筑物“信息高速公路”。它是智能建筑的必备基础设施之一。
1.2 PDS的优点
与传统的布线系统相比，PDS的基本优点为：
*兼容性
*开放性
*灵活性
*可靠性
*先进性
除此而外其还具有如经济性、良好的性能价格比、可维护性好等。
1．3 PDS的基本组成及功能：
PDS由以下六个部分组成,分别实现各自的功能：
1．3．1工作区子系统
WorkArea SubSYStem
由终端设备到信息插座之间的连线及信息插座组成，实现终端设备到信息插座之间的连接。
1．3．2水平布线子系统
HoriZontal Subsystem
由楼层配线架至用户区信息插座之间的三类和五类线缆组成，实现楼层配线架到用户区信息插座之间的连接。
1．3．3垂直干线子系统
Riser Backbone Subsystem
由楼层配线架至主配线之间的三类和五类大对数铜缆或光缆组成，实现楼层配线架至主配线之间的连接。
1．3．4管理子系统
Administration Subsystem
由楼层配线架(含光缆接续箱)及跳线设备组成，实现配线管理。
1．3．5设备间子系统
Equipment Subsystem
由主配线架及各种公共设备(计算机主机、数字程控交换机、各控制系统、网络互连设备、电器保护装置等)组成，实现主配线架及各种公共设备之间的连接。
1.3.6建筑群室连接子系统
Campus Backbone Subsystem
由主建筑物中的主配线架延伸到另外一些建筑物的主配线架的连接系统组成(三类和五类大对数铜缆、光缆及电器保护设备等)组成。

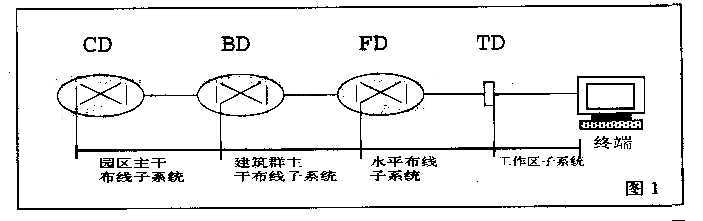

1．4 PDS的系统结构图
PDS的基本结构图如图 1
点击查看大图
1．5 PDS的拓扑结构
PDS的拓扑结构可以是：星型、总线型、环型、及树状型，也可以是以上两种或多种拓扑结构有机地结合在一起，即所谓：混合拓扑结构。具体选用何种拓扑结构视应用情况确定，其基本原则主要有以下几点：可靠性、(故障隔离容易)、灵活性(终端设备的增减灵活)、可扩性(适应当前及今后需要)。 目前较为流行的为星型拓扑结构以及星型同环型(需要FDDI网主干时)结合在一起的混合拓扑结构。
由于 PDS的兼容性、开放性、可靠性、先进性等诸多优点，加上其系统构成的合理性，管理的方便、灵活性，使得其应用愈来愈广泛，已成为建筑物必备的基础工程之一。正是在这样的前提下，我们受业主的委托，利用PDS技术，设计了安徽新龙城大酒店中的部分弱电系统工程。
