点对网IPSEC VPN 具体配置步骤

放大字体  缩小字体 发布日期:2012-05-30  浏览次数:752



IPSEC点对网VPN功能,可支持在飞鱼星VE系列上创建VPN服务.并通过相关支持PSK验证的IPSEC拨号软件(如:TheGreenBow)进行连接。下面以VE1260为例介绍具体配置步骤:

(一) 在VE1260上启用IPSEC点对网VPN服务

    备注:IPSEC VPN服务端网段为192.168.24.0/24,拨号主机IP为192.168.0.47.

首先进路由器的配置界面,在 高级选项》IPSEC点对网中启用相应服务,具体配置界面如下:



(二)以GreenBow VPN IPsec Client(版本4.00.001)为例,介绍客户端配置。

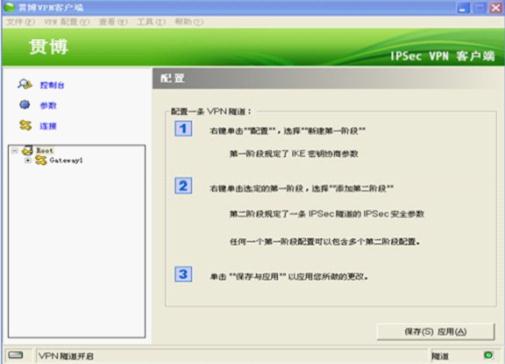

安装相应软件之后,出现如下所示的界面:

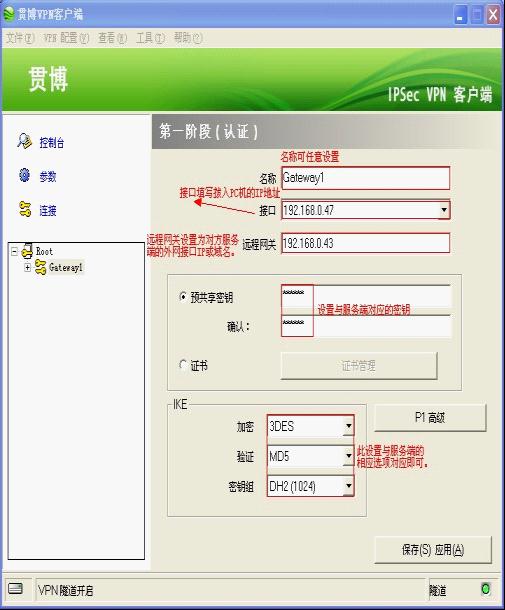

首先进行第一阶段的配置,具体界面如下:

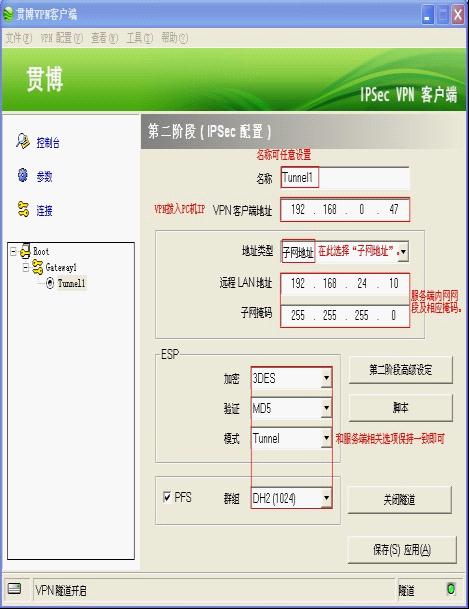

THEGREENBOW“第二阶段配置,具体界面如下:



(三)IPSEC点对网拨号及验证

   客户端配置完毕后便可进入软件中的“连接面板” ,点击“开启”。进行VPN连接测试。

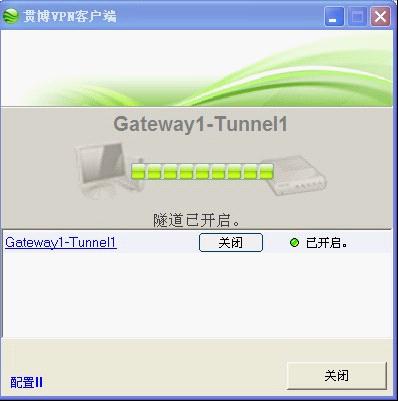

显示如下状态则表示客户端连接成功。

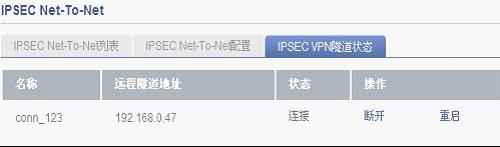

同时可通过VE1260界面中“IPSEC隧道状态”查看到相应的拨入信息,如下图所示:



    通过以上设置便可成功建立IPSEC点对网的VPN。
