飞鱼星交换机是否支持RSTP?如何配置?

放大字体  缩小字体 发布日期:2012-06-03  来源:成都飞鱼星科技  浏览次数:642



飞鱼星交换机是支持RSTP的。

B.要启用快速生成树功能请在“功能配置”标签中,勾选,参见上图所示;
RSTP的根交换机是拥有最小的RSTP优先级值的交换机,因此,您若要手动指定根交换机,请在处选择更小的优先级值,参见上图所示;
若要因连接老式设备而启用STP兼容模式,那么将失去RSTP带来的诸多增强特性。
网络直径是指在您的二层网络中,两个交换机之间跨越的最大跳数,请根据您的具体情况来设置该值。
BPDU发送间隔是指相邻的两个BPDU之间的发送等待时间。
后面3个选项的更改可能会对RSTP的运行效率与性能产生影响,我们推荐保持默认值,若您确实有更改的需要,请在我们的技术支持工程师的帮助下完成。
对上述各选项更改完毕后请一定记得保存!

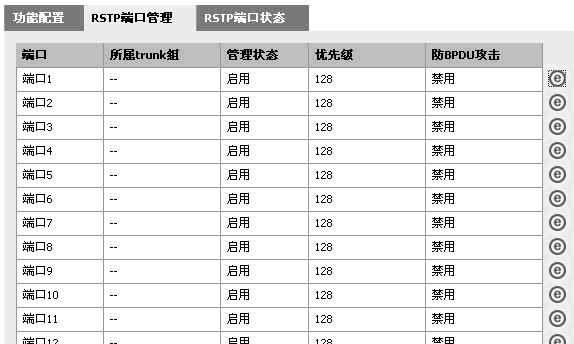

C.要调整各端口的RSTP特性,请点击“RSTP端口管理”标签,参见下图所示。

 每个端口可调整的属性包括“管理状态”、“优先级”与“防BPDU攻击”特性,要具体设置请点击弹出窗口见下图:













管理状态:在该端口上是否启用RSTP
优先级:标识出从该端口上发出的BPDUBrige Protocol Data Unit,桥协议数据单元)所携带的端口优先级值,该值将可能影响根端口与指定端口的选举,越小越优先。
BPDU攻击:该特性的目的是防止在现有拓扑中连接非信任交换机后,撼动根交换机的地位导致二层拓扑的变更,造成与设计不符的次优路径。若在该端口上启用了此功能,则该端口将不再发送与接收BPDU。注:该功能应仅用于连接主机的端口。
这些选项的调整将直接影响RSTP的运行,我们推荐保持默认值,若您确实有更改的需要,请在我们的技术支持工程师的帮助下完成。

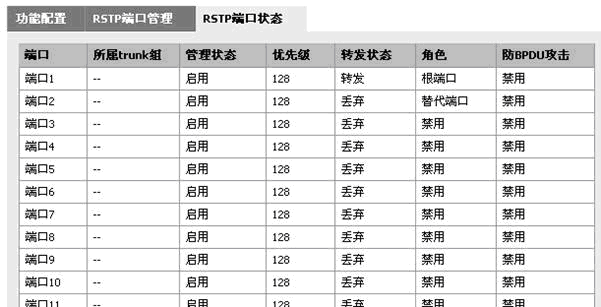

D.要查看各端口的生成树状态,请点击“RSTP端口状态”标签,参见下图所示。

每个端口的RSTP状态与属性用一行来显示,其中:
所属trunk组:标识出该端口是否以链路聚合组成员的形式运行RSTP
管理状态:标识出在该端口上是否启用了RSTP
优先级:标识出从该端口上发出的BPDUBrige Protocol Data Unit,桥协议数据单元)所携带的端口优先级值,该值将可能影响根端口与指定端口的选举。
转发状态:标识出该端口当前所处的状态,启用了RSTP的端口将始终在3种状态之间切换,这3种状态分别是学习、转发与丢弃。
角色:标识出启用了RSTP的端口在当前拓扑中的身份,RSTP共定义了5种端口角色,这5种角色分别是根端口、指定端口、替代端口、备份端口与禁用端口。
BPDU攻击:该特性的目的是防止在现有拓扑中连接非信任交换机后,撼动根交换机的地位导致二层拓扑的变更,造成与设计不符的次优路径。若在该端口上启用了此功能,则该端口将不再发送与接收BPDU注:该功能应仅用于连接主机的端口。
