1． 缆线一般应按下列要求敷设：
（1）线缆的型号、规格应与设计规定相符。
（2）线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。
（3）线缆两端应贴有标签，应标明编号，标签书写应清晰、端正和正确，标签应选用部易损害的材料。
（4）线缆终接后，应留有余量。交接间、设备间对绞电缆预留长度宜为0.5～1.0m，工作区为10～30mm；线缆布放宜盘留，预留长度宜为3～5m，有特殊要求的应按设计要求预留长度。
（5）线缆的弯曲半径应符合下列规定：
1）非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；
2）屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6～10倍；
3）主干对绞电缆的弯曲半径应至少为电缆外径的10倍；
4）光缆的弯曲半径应至少为光缆外径的15倍；

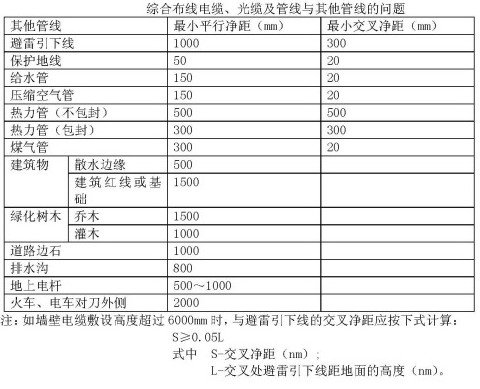

5）电源线、综合布线系统缆线应分割布放，缆线间的最间净距应符合设计要求，应用符合ZB3–2“综合布线电缆、光缆及管线与其他管线的间距”的规定。
6）建筑物闪电、光缆暗管敷设与其他管线最小净距见ZB3–2“综合布线电缆、光缆及管线与其他管线的间距”的规定。
7）在暗管或线槽中缆线敷设完毕后，宜在通道两端出口处用填充材料进行封堵。
2．预埋线槽和暗管敷设缆线应符合下列规定：
（1）敷设线槽的两端宜用标志表示出编号和长度等内容。
（2）敷设暗管宜采用钢管和阻燃硬质PVC管。布放多层屏蔽电缆、扁平缆线和大对数主干电缆或主干光缆时，直线管道的管径利用率应为50%～60%，弯管道应为40%～50%。暗管布放4对对绞电缆或4芯以下光缆时，管道的截面利用率应为25%～30%。
地面线槽宜采用金属线槽，线槽的截面利用率部不超过50%。
3.设置电缆桥架和线槽敷设缆线应符合下列规定：
（1）电缆线槽、桥架宜高出地面2.2m以上.线槽和桥架顶部距上层楼板不宜小于300mm；在过梁或其他障碍物处，不宜小于50mm。
（2）槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定，其水平部分缆线可以不绑扎。垂直线槽布放缆线应每隔5～10m处进行固定。
（3）电缆桥架内缆线垂直敷设时，在线缆的上端和每间隔1.5m处应固定在桥架的支架上；水平敷设时，在线缆的首、尾、转弯及每间隔5～10m处进行固定。
（4）在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。对绞电缆、光缆及其他信号电缆应根据缆线的类别、数量、缆经、缆线芯数分束绑扎。绑扎间距不宜大于1.5m,间距应均匀，松紧适度。
(5)楼内光缆宜在金属线槽中敷设，在桥架敷设时应在绑扎固定段加装垫套。
4.采用吊顶支撑柱作为线槽在顶棚内敷设线缆时，每根支撑柱所管辖范围内的线缆可以部设置线槽进行布放，但应分束绑扎。缆线护套应阻燃，缆线选用应符合设计要求。部应受到外力的挤压和损伤。
5．建筑群子系统采用管道缆线敷设、直埋缆线敷设、电缆沟缆线敷、设架空缆线敷设及室外墙壁缆线敷设点、光缆的施工技术要求，应按照本地网通信线路工程验收的相关规定执行。
6.管道缆线敷设
（1）缆线在管道内的布放原则
1）缆线在管道管控内的排列顺序为：先下排后上排，先两侧后中间。
2）同一条缆线在管道段的孔位部应改变。
3）一个管孔内一般只布放一根缆线，特殊情况下可布放两根缆线，但两条缆线的外径之和不得大于管孔内径的2/3。
4）管道一般应预留2～3各备用管孔。
（2）管道的种类
管道的种类混凝土管、塑料管、钢管和石棉水泥管。混凝土管的管孔内径一般为70或90mm的镜子。
（3）管道的敷设要求
1）混凝土管、塑料管、钢管和石棉水泥管的管道，可组成矩形或正方形并直接埋地敷设。
2）每段管道的最大段长一般不宜大于120m，最长不能超过150m，并应有大于或等于2.5‰的坡度。
7．直埋缆线敷设
（1）直埋缆线一般采用铠装缆线或塑料直埋缆线。当坡度大于30°或缆线可能承受张力的地段，宜采用钢丝铠装缆线，并采取加固措施。
（2）直埋缆线在下述处所应设置缆线标志：直埋段每隔200～300m；缆线连续点、分支点、盘六点；缆线路由方向改变处以及与其他专业管道的交叉处等。
（3）直埋缆线应避免在下列地段敷设：土壤有敷设性介质的地区；预留发展用地和规划未定的用地；堆场、货场及广场；往返穿越干道、公路及铁路。
（4）直埋缆线不得直接埋入地下室内。直埋缆线需引入建筑物内粉线设备时，应将铠装层脱去后穿管引入。
8．电缆沟缆线敷设
（1）与1kV以下的电力电缆铜沟架设时，宜各置电缆沟的一侧，或置于同侧托架的上面层次。托架的层间间距和水平间距一般与电力电缆相同。
（2）在电缆沟内托架上敷设自承式缆线宜采用铠装缆线，如电缆沟内环境较好，也可采用全塑缆线。
9．架空缆线敷设
架空缆线宜采用全塑自承式缆线，也可采用钢绞线吊挂全塑缆线。覆冰严重地区部宜采用架空缆线，在沿海地区及敷设较严重的地区采用全塑式自承缆线。
10．室外墙壁缆线敷设
（1）室外墙壁缆线敷设方式有两种，一种是吊线式敷设方式，另一种是卡钩式敷设方式。
（2）室外墙壁缆线的敷设高度宜为3.0～5.5m。
（3）墙壁缆线卡钩间的间距不宜大于0.7m。
表格1
表格2
