适用范围：连锁店监控系统方案、连锁店闭路电视监控系统方案
一、概 述
分布式网络视频监控系统可以在远程对分布各地的连锁店进行实时监控，根据环境与实际场景的情况，选择安装合适数量的监控点，可以确保物品与人员，全天候监控在超市的管理之下。
本系统可以支持多人同时观看，并且在无人看守情景下，实时本地和远程录像，对事实的发生经过作备份处理，对事后取证作第一手资料及证据。
二、视频监控系统的种类
视频监控系统的大量应用虽然只有短短 30 年，但其技术的演进与应用的范围，已有很大的发展。尤其网络的频宽不断增加，使得视频监控系统进入一个新的纪元。时至今日，视频监控系统大致可以分成 4 代产品。
1、 模拟视频监控系统
这是较早期的视频监控系统。但目前仍存在于许多大楼，小区，金融业， 交通业监控系统的应用里。
优点：
图像清晰，成本低廉。
技术成熟，操作单一。
缺点：
只能应用在集中的小范围。
设备故障率高，布线不易，扩充困难。
所存储的讯息不易管理，不易查找，不易传输。
存储系统不易自动化，或者费用高昂。
2、传统数位视频监控系统
这种视频监控系统除了改进成数位化之外，还增加了压缩处理，节省了存储设备的成本。但其应用仍在原有的范畴里。
目前的图像压缩技术 ：
- MJPEG 已大量生产。
- MPEG-4 已研发成熟开始量产。
- H.264 产品即将进入市场。
3、网络化的视频监控系统
网络化的商用视频监控系统开始于 2000 年左右，开启了视频监控的无限想象空间。网络解决了系统涵盖范围的问题 ， 但也有了新的问题 --- 网络频宽仍是很有限的 ，无法传输目前技术的所有图像。
目前网络频宽 ：
CABLE/ DSL 一般达到 256kb/ 1Mb ，可以支持一路 MPEG-4 所需。
4、嵌入式 + 网络化的视频监控系统
这种系统就是把原来“视频采集” + “视频压缩” + “周边控制” + “网络传输”集成在一片嵌入式系统里。简单而言：嵌入式平台把 PC 机的依赖性给去掉了 ， 而且嵌入式平台使得产品更专业化 、更灵活使用。
IET2000NVS 就是属于这种嵌入式 + 网络化的视频监控系统。
整体而言有下列优点 ：
(1) 系统更稳定 ，更省电 ， 适合长时间工业化使用。
(2) 数位化，存储查找变得非常容易。
(3) 高压缩率，存储节省大量的费用。
(4) 只要网络频宽足够，可作远端实时监控。
(5) 设备元件化，成本更节省，扩充容易，安装更灵活机动。
(6) 可以单机构成监控系统，也可以多台组成监控系统。
(7) 远端，多点，分布式的网络实时监控可以实现。
实际应用可达成的效果：
- 领导出差在外，只要上网随时可看到车间生产情况。
- 总部领导不需到场，只要上网随时可看到外地各分部的实时情况 .
- 抢案发生，无法抢走远端录像。
- 窃案或其它事故发生，可快速查找到当时录像。
实际可应用的范围：
- 商业场所：商场的保安监控、收银，货架，出入口监控
- 居民住宅：室内远程报警、小区 / 大楼安全防范、物业的无人监控
- 医疗卫生：特殊病人的隔离护理、远程医疗诊断
- 生产企业：工艺流程管理、设备的无人值守
- 军事领域：边防哨所、军械库、危险品及保密场所的远程监控
- 司法部门：监狱、看守所的监控、远程审讯
- 治安防范：重点区域远程监控、多点警力调度
- 金 融 业：营业大厅、金库、自动提款机及自助银行的监控
- 交 通 业：高速公路的收费管理 、重点路口的流量远程监控
- 电力部门：线路监控、电网调度控制
- 电信部门：宽带视频接入监控、基站远程监控
- 旅游行业：宾馆饭店的楼层管理、重点文物及景点的保护
- 教育行业：大、中、小学校的教学评估，远程教学及考试监控
有一客户拥有连锁便利店 30 个，分布在不同的乡镇地区。由于便利店规模较小，每个店只需装设 1 至 2 台 视频监控设备。经营团队随时随地在网上视察营业情况，并在总公司录像存储。
1、要求功能：
<1> 每个店装设 1 或 2 台 IET2000NVS 。共 50 台 IET2000NVS 。
<2> 每个店只需一般宽带，不需购买公共ＩＰ。只有机房需要购买公共ＩＰ。
<3> 每个店营业时间 16 小时全程录像。夜间联动录像。 并保留 30 天。
<4> 录像需备份，且机房可以随时迁移。
<5> 使用者可以随时，随地上网观看实时或录像图像。
<6> 使用者有权限管理。
<7> 使用者不需专业技术，操作方便，管理简单。
2、系统结构 :
本系统设计在远端 (remote) 监控和储存 受控现场的视频图像。
本系统有三个主要设备：
《 A 》 IET2000NVS ，是一个嵌入式设备，含有 RISC CPU （精减指令集中央处理器）和 RTOS （实时操作系统）。 IET2000NVS 有一个内建视频采集，捕捉实时的视频图像，并将其编码压缩成 MPEG4 视频流。 IET2000NVS 还有一个 RJ45 以太网接口，将 MPEG4 视频流通过该以太网接口连接的高速网络传送给中央控制主机。
《 B 》 UMS-1000 ，是一个具有大容量存储设备的中央控制主机，内建一个高性能的关系型数据库（ SQL Server ）。中央控制主机将来自各个 IET2000NVS 的视频流存储硬盘中，并在数据库中创建各种索引信息，使用户可以通过时间，地点，动静事件来检索和回放历史视频图像。中央控制主机还是一个视频流媒体服务器，将实时的和历史的视频流按用户命令通过网络发给各个监控终端。
《 C 》 PC 监控终端，是和中央控制主机通过局域网或 Internet 联网的普通 PC ，用户使用监控终端可以远程控制各个摄像头，实时监视各个受控场所，而且能够按照多种条件查询检索和回放存储在中央控制主机的历史视频纪录。人机交互界面可以多个监控终端可同时运作，互不干扰。
3、系统说明 :
此系统与一般 DVR 不同，利用分布式系统架构：
---IET2000NVS 可完全独立于中央控制主机运行
---和中央控制主机之间的距离不受限于视频线长度
---只要 IP 网络能到达的地方，就可安置 IET2000NVS
如果网络带宽允许， IET2000NVS 甚至能通过 Internet 将实时视频流发往千里之外的中央控制主机。
同样地，中央控制主机的运行也不再受摄像头数目的限制，由于与摄像头的连接不通过 PCI 接口卡，而且中央控制主机也不对视频做编解码，中央控制主机的 PCI 槽数目和 CPU 运算能力不再是性能的瓶颈。
同时，基于 Web 的管理控制界面和远程视频流服务，使得控制人员可在任意一台普通联网 PC 上通过 Internet 或 Intranet 管理和监控远在千里之外的受控现场的实时影像。透过 Internet 的 VPN 方式，在远程 IET2000NVS 和中央控制主机间通过 Internet 建立 VPN 连接， IET2000NVS 就可通过 VPN 向中央控制机发送实时视频。
中央控制主机放置在中央机房，而将 IET2000NVS 安装在受控现场。受控现场和中央通过相对廉价的网线连接，而不是视频线缆。 IET2000NVS 直接在受控现场，节省了视频信号在长距离传输中所需要的信号放大装置。由于采用了先进的视频压缩算法， 150Kbps 左右的网络带宽就可保证一个视频源的良好图像质量。
在这种构成方式中， IET2000NVS 可以安装于任何地方：可以和中央控制主机一起位于主机房内，也可以位于监控现场，由于 IET2000NVS 和中央控制主机仅需 IP 网络连接，因此 IET2000NVS 可以安装在所有网络能及的地点。

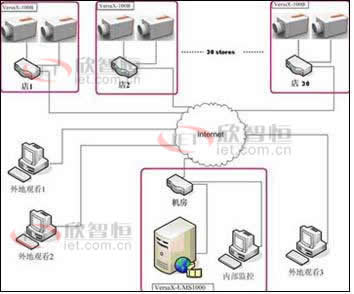

4、系统结构图:
4.系统特点:
IET2000 分布式网络远程监控系统采用标准的互联网协议，能架构在局域网、广域网和无线网络之上，可以与各种类型的不同的以太网设备无缝连接。系统无须铺设专用的视频和控制电缆，授权用户可在网络的任何计算机上对监控现场实时监控，同时能与本地系统紧密结合，真正做到一网多用。
经济性
设备成本低，性价比高，功能强、稳定性高。只需连接电源与网路线，即插即用，在排除了以往监控工程的复杂程度及安装、调试，节约投资成本；尤其在存储设备上，因为高压缩所以节省了大量的空间与成本。
性能稳定可靠，无需专人管理
IET2000 的产品是基于嵌入式技术，采用嵌入式实时多任务操作系统，系统稳定性、可靠性大大提高，无需专人管理，非常适合于无人值守的环境。
安装方便，使用简单
IET2000 超市网络视频监控系统极大的简化了监控系统中可能涉及的设备种类和数量，它完全取代了模拟监控系统中的视频矩阵、切换器、画面分割器、字符叠加器等不仅减少了调试设备的施工周期，同时减少设备的使用，可提高整体系统的稳定性和可靠性，减少日后维护设备的难度。
图像清晰
IET2000 采用国际最新的 MPEG4 压缩方式进行图像压缩，能利用很窄的带宽，通过帧重建技术，来压缩和传送资料。
可扩展用户
IET2000 系列产品的先进性在于运用了强大的视频处理专用芯片，能够在有限带宽下的网络上以实时速度传送高质量的动态图象，支持多用户同时访问。
远程系统维护和系统管理
管理员通过软件远程管理系统设备，不必到达设备现场，提高的设备维护效率。同时，管理员可以对用户信息进行修改：远程增加、删除、监控地点、用户的控制权限、录像时间等信息。当这些信息修改之后，管理员不用对客户端进行维护，用户只要在重新登录系统一次，即可得到管理员重新分配的信息，大大的减轻管理人员的软件维护工作量。
安全控制管理
密码保护机制以及权限设置，各用户只能在自己权限内的操作监控图像。
1、硬件规格 ：
RISC CPU & MPEG-4 Encoder 。
网络接口，以太网 10/100Mbps 。
内建百万像素 CMOS 摄像头。
软件性能 ：
嵌入式 RTOS 实时操作系统，保证视频图像编码传送的顺畅性。
视频图像分辨率， 640x480 或 320x240 。
MEPG-4 压缩编码。 QVGA/ 15FPS 小于 200Kb 。
视频流速率，可达 VGA(640x480), 30 帧每秒 (30fps) 。
支持多种控制协议，可以安装在 NAT 后使用。
自动配置功能，能在开机后自动搜索中央控制主机，向中央控制主机注册，并从中央控制主机接收配置参数进行初始化。
安装容易，操作便利，扩充简单。
录像设置快速，回放使用方便。
2、UMS-1000中央控制主机
硬件规格 ：
CPU ：Intel P4 、 L2-512KB
内存 ：2GB
硬盘存储： RAID 0,1, 5
网络适配器：2块100Mbps以太网适配。
机箱：5U 高度机箱和 300W 服务器电源。
USB 接口：4 x USB 2.0
软件性能 ：
RTOS 实时操作系统，调度存储算法满足视频存储、转发和实时流媒体的需求。
内建IET2000即插即用协议，自动搜索注册各个 IET2000NVS 。
内建 IET2000 服务器，自动接收命令和发送视频流及告警信息。
内建大容量的高速 SQL 服务器，可存储巨量的视频索引信息。
监控录像，支持三种录像模式：持续录像、按时间段自动启动录像、异物运动检测启动的联动告警录像。
动态设置视频图像品质，可设置图像分辨率、每秒帧数等参数。
录像注释，录像中可自动加入时间地点等文字注释信息。
影像检索，用户可根据时间、地点、联动告警检测等作为查询条件来检索历史录像信息。
3、PC 监控终端
PC 监控终端可依环境需要加以选购。建议采用 3D 显示卡，原有
PC 机也可以保留继续使用。
本产品在分布式监控系统，不但架构灵活，扩充简便，成本有绝对优势 , 功能也更符合网络时代的需求。分布的点越多，优势将越突出。在维护保修方面更可节省大量的时间与费用。, 宋体">。
