一、总体结构图
当然了，在之前要先大体介绍一下该智能家居的布局图：
现在我来介绍一下这个网络结构图
从网络结构图我们可以看出，我们这个系统显示了九大子系统（家居控制包括：家电控制、灯光控制、窗帘控制；小区的话还有小区信息服务系统），各个子系统是比较独立又相互联系的系统。各个子系统间通过数据主机（相当于一台PC机）联系起来，通过数据主机作处理或中转后与别的系统通信。在系统中央是我们一款主要的终端控制器：智能中控器（相当于PC的触摸式显示器），他发出的指令就会由数据主机处理。
安防报警系统通过报警主机把数据经RS485线传到数据主机；
监控系统通过视频服务器把视频数据连到局域网，从而上传到数据主机。
可视对讲系统的音频通过无线对讲切换器传到数据主机，其视频通过视频线经红外切换矩阵、视频服务器连到局域网从而上传到数据主机，其音频和视频在数据主机里同步；另一支视频线接入智能中控器中。
家居控制系统通过射频发射器经RS485线与数据主机相连；所有的家居家电控制器都是接收无线射频的触摸式开关，指令信号均有数据主机发出；也可以用万能遥控器直接控制而不经过数据主机的指令发送。
背景音乐系统与数据主机的通信是通过射频发射器发射射频信号，红外收发器接收射频信号并转换为红外信号，红外信号发送到音乐主机的液晶控制面板从而控制音乐主机。
家居通讯系统通过网线与数据主机相连；主要的控制器是PDA（掌上电脑）、智能手机。
这样各个系统就通过数据主机连成了一个整体的网络，实现了各子系统间的通信。现在用表格来说明一下各个子系统的功能：
二、控制原理

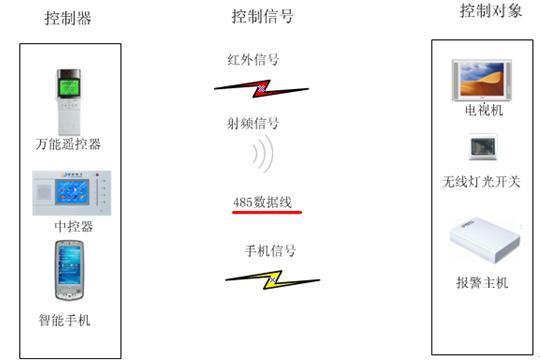

到了这里应该有了一个大体上的了解了，我们的系统原理就是：通过终端控制器（智能中控器、PDA、智能手机、万能遥控器）发出控制指令，经过不同信号数据（网络、485信号、射频信号）传输到数据主机经处理后，再有不同信号控制家居中不同的设备。可以用图表示一下：
每台电器（控制对象）都有一个唯一的地址编码，同时每一个动作（如开、关、播放、跳曲、停等）也有一个唯一的编码。
控制器通过注册电器的地址编码，建立起控制器跟电器的对应关系。通过学习电器每个动作（如开、关、播放、跳曲、停等）的编码，建立起跟电器每个动作的对应关系。这样当用户用控制器对某一个电器发出某个控制信号后，对应的那台电器就能识别这台控制器的信号，执行相应的动作。例如：用万能遥控器注册了一台带电视机，并通过万能遥控器的学习功能把电视机遥控器的各个功能学习后，这个万能遥控器就能随意的控制这台电视机的各种功能了。
