光纤收发器基本连接方式

光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器。产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用。
　　在传统的以太网中起连接作用的介质主要是双绞线。双绞线传输距离的极限大约为200米左右，如此短的传输距离制约了网络的发展，同时双绞线受电磁干扰的影响较大，这也无疑使数据通讯质量受到较大的影响。光纤收发器的运用，将以太网中的连接介质换为光纤。光纤的低损耗、高抗电磁干扰性，在使网络传输距离从200米扩展到2公里甚至几十公里，乃至于上百公里的同时，也使数据通讯质量有了较大提高。他使服务器、中继器、集线器、终端机与终端机之间的互联更加简捷。
　　在实际的应用中，光纤收发器主要有下面三种基本连接方式：

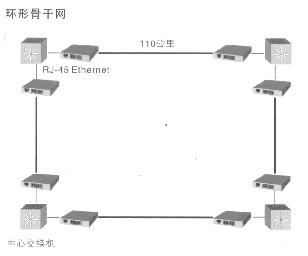

一、环形骨干网
　　环形骨干网是利用SPANNING TREE特性构建城域范围内的骨干，这种结构可以变形为网状结构，适合于城域网上高密度的中心小区，形成容错的核心骨干网络。环形骨干网对IEEE.1Q及ISL网络特性的支持，可以保证兼容于绝大多数主流的骨干网络，如跨交换机的VLAN、TRUNK等功能。环形骨干网可为金融、政府、教育等行业组建宽带虚拟专网。

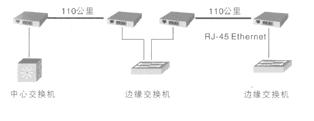

二、链形骨干网
　　链形骨干网利用链形的联接可以节省大量的骨干光线数量，适合于在城市的边缘及所属郊县地区构造高带宽低价位的骨干网络，该模式同时可用于高速公路、输油、输电线路等环境。链形骨干网对IEEE802.1Q及ISL网络特性的支持，可以保证兼容于绝大多数的骨干网络，可为金融、政府、教育等行业组建宽带虚拟专网。链形骨干网是可以提供图像、语音、数据及实时监控综合传输的多媒体网络。

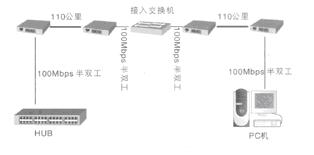

三、用户接入系统
　　用户接入系统利用10Mbps/100Mbps自适应及10Mbps/100Mbps自动转换功能，可以联接任意的用户端设备，无需准备多种光纤收发器，可为网络提供平滑的升级方案。同时利用半双工/全双工自适应及半双工/全双工自动转换功能，可以在用户端配置廉价的半双工HUB，几十倍的降低用户端的组网成本，提高网络运营商的竞争力。同时，设备内置的交换核心提高接入设备的传输效率，减少网络广播、控制流量、检测传输故障。
