图4-53
（5）单股铜导线与多股铜导线的连接。单股铜导线与多股铜导线的连接方法如图4-54所示，先将多股导线的芯线绞合拧紧成单股状，再将其紧密缠绕在单股导线的芯线上5～8圈，最后将单股芯线线头折回并压紧在缠绕部位即可。
（6）同一方向的导线的连接。当需要连接的导线来自同一方向时，可以采用图4-55所示的方法。对于单股导线，可将一根导线的芯线紧密缠绕在其他导线的芯线上，再将其他芯线的线头折回压紧即可。对于多股导线，可将两根导线的芯线互相交叉，然后绞合拧紧即可。对于单股导线与多股导线的连接，可将多股导线的芯线紧密缠绕在单股导线的芯线上，再将单股芯线的线头折回压紧即可。
图4-54
图4-55

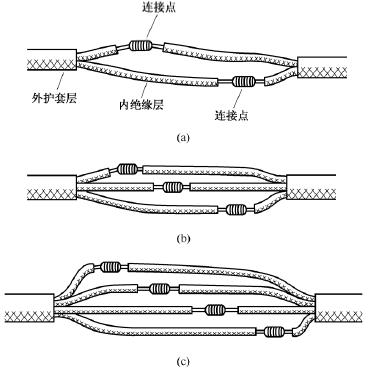

（7）双芯或多芯电线电缆的连接。双芯护套线、三芯护套线或电缆、多芯电缆在连接时，应注意尽可能将各芯线的连接点互相错开位置，可以更好地防止线间漏电或短路。图4-56(a)所示为双芯护套线的连接情况，图4-56(b)所示为三芯护套线的连接情况，图4-56(c)所示为四芯电力电缆的连接情况。
图4-56
铝导线虽然也可采用绞合连接，但铝芯线的表面极易氧化，日久将造成线路故障，因此铝导线通常采用紧压连接。
2．紧压连接
紧压连接是指用铜或铝套管套在被连接的芯线上，再用压接钳或压接模具压紧套管使芯线保持连接。铜导线（一般是较粗的铜导线）和铝导线都可以采用紧压连接，铜导线的连接应采用铜套管，铝导线的连接应采用铝套管。紧压连接前应先清除导线芯线表面和压接套管内壁上的氧化层和粘污物，以确保接触良好。

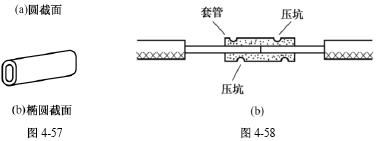

（1）铜导线或铝导线的紧压连接。压接套管截面有圆形和椭圆形两种，如图4-57所示。圆截面套管内可以穿入一根导线，椭圆截面套管内可以并排穿入两根导线。
圆截面套管使用时，将需要连接的两根导线的芯线分别从左右两端插入套管相等长度，以保持两根芯线的线头的连接点位于套管内的中间，如图4-58(a)所示。然后用压接钳或压接模具压紧套管，一般情况下只要在每端压一个坑即可满足接触电阻的要求。在对机械强度有要求的场合，可在每端压两个坑，如图4-58(b)所示。对于较粗的导线或机械强度要求较高的场合，可适当增加压坑的数目。

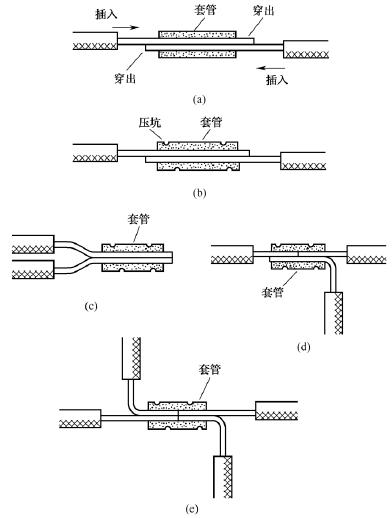

椭圆截面套管使用时，将需要连接的两根导线的芯线分别从左右两端相对插入并穿出套管少许，如图4-59(a)所示，然后压紧套管即可，如图4-59(b)所示。椭圆截面套管不仅可用于导线的直线压接，而且可用于同一方向导线的压接，如图4-59(c)所示；还可用于导线的T字分支压接或十字分支压接，如图4-59(d)和图4-59(e)所示。
图4-59
（2）铜导线与铝导线之间的紧压连接。当需要将铜导线与铝导线进行连接时，必须采取防止电化腐蚀的措施。因为铜和铝的标准电极电位不一样，如果将铜导线与铝导线直接绞接或压接，在其接触面将发生电化腐蚀，引起接触电阻增大而过热，造成线路故障。常用的防止电化腐蚀的连接方法有两种。

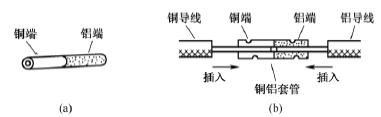

一种方法是采用铜铝连接套管。铜铝连接套管的一端是铜质，另一端是铝质，如图4-60(a)所示。使用时将铜导线的芯线插入套管的铜端，将铝导线的芯线插入套管的铝端，然后压紧套管即可，如图4-60(b)所示。
图4-60
另一种方法是将铜导线镀锡后采用铝套管连接。由于锡与铝的标准电极电位相差较小，在铜与铝之间夹垫一层锡也可以防止电化腐蚀。具体做法是先在铜导线的芯线上镀上一层锡，再将镀锡铜芯线插入铝套管的一端，铝导线的芯线插入该套管的另一端，最后压紧套管即可，如图4-61所示。
