学校智能网络安防系统 学校周界防范系统 学校报警系统

一．系统概述
本学校智能网络安防系统（又称学校周界防范系统、学校报警系统）是建立在多级通讯网络平台上，采用总线方式和专业高速通讯协议进行数据传输和处理，具有报警响应时间短、系统容量大、可靠性高、数据安全、扩充性强、施工简单、操作方便等特点，适用于小区、别墅、办公室、商场等场所的安全防范，以及其他等领域，需要更大的系统可以采用本公司的其他设备。

系统特性：
1、系统反应速度快，警情信息上报速度低于两秒。自带四个防区，可扩展至32防区，所有单防区模块以分区的形式进行管理，既系统可达32个分区，主机密码可以对单个分区（防区）进行独立的布防、撤防操作。
2、总线距离长，总线距离通过中继器的延伸可达到1300M
3、键盘全中文操作，使用方便，防区名称可任意修改定义
4、防区的分区可任意归属、设置，即可分区单独管理，又能实现中心统一管理
5、附加功能齐全，可软件管理，打印机管理，指示灯显示，联动灯光监控

二．设计标准规范
采用现代化综合技术，系统要具有先进性，扩大和联网能力，并与分布式系统结构相适应，若干年后整个系统仍有动态的先进性。系统要总体规范，全面设计，方案可选择，做到硬件设备共用，软件资源共享，器材优先组合，在现场条件下工作稳定可靠、操作方便。从而将设计原则归纳为：质量可靠、技术先进、经济实用。
系统设计所涉及的设计标准和规范主要有：
《智能建筑设计标准》（DBJ08-47-95）
《民建筑电器设计规范》（JGJ/T16-92）
《商用建筑线缆标准》（EIA/TIA-569）
《建筑智能化系统工程设计标准》（DB32/181-1998）
《安全防范工程程序与要求》（GA/T75-94）

三、设备功能特点

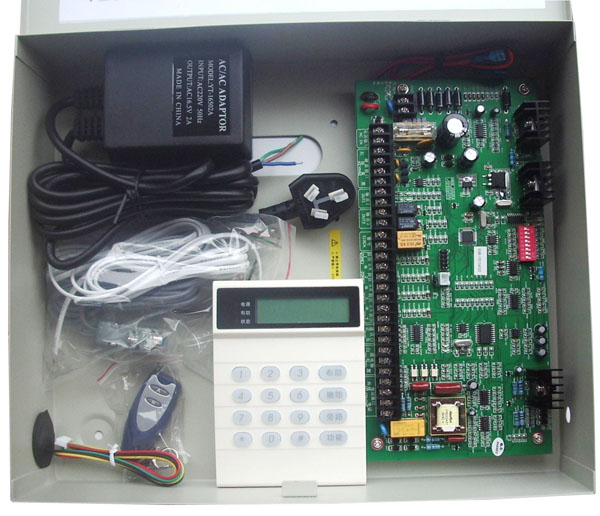

1）.总线报警主机AD7400XI-CHI
防盗、防火、防煤气泄露及室内防范系统是通过中文液晶键盘进行操作的。可单独使用，也可联网使用。与AD-RJ2000接警中心具有三种网络连接方式：局域网、总线、电话网，可以同时选择其中的一种或多种。报警主机AD7400XI-CHI它具有以下功能特点：
可任意设定多个功能防区： 本机自带有4个有线防区，并可总线扩展至32个防区，可任意编程为多种防区类型，配合各种探测器对室外、室内进行全方位防范。
设备连接：   通过RS232与PC机连接，通过自身总线（键盘接口）可带1个中文液晶键盘、1台微型打印机。通过另外一条自身总线（通讯接口）来扩展防区。
密码：采用三级密码管理模式，分别为：管理、编程、操作。
报警记忆：报警后可通过中文液晶键盘显示发生报警的防区情况。
联动输出：通过AD7432继电器输出模块，联动和控制视频监控、灯光、模拟地图功能。
报警电话：支持8组报警电话号码并支持3组中心电话号码。在中心收到报警信息的同时，将拨打用户预设的电话号码进行报警，及时向用户通报报警信息。
智能网络通信：通过网络向监控管理中心报告各种信息，如：键盘布撤防、报警内容等。
中心布/撤防：通过网络可以在中心电脑上控制各键盘的报警主机的布、撤防，为用户提供方便的服务。
存储信息：可存储200条报警记录和200条操作记录查询。
中文液晶显示：各防区设备名称可按用户要求用汉字任意编写，在液晶键盘上显示，如：“财室务报警，校长办公室报警，教学楼报警、高一年级报警、多媒体室报警等”。
通讯距离：支持双通讯总线输出，通讯距离可达1300米。
远程升级：远程程序升级，针对客户的特殊要求定制程序，发送程序文件给用户，由用户直接通过电脑写入即可。也可以通过电脑配置软件对主机进行任意编程，由电脑直接向其写入配置信息，调试极为方便。

2).中文液晶键盘
中文液晶显示键盘是为AD7400XI-CHI报警主机设计的配套产品。
操作：使用密码对报警主机设备进行各种编程操作。
LCD全中文液晶显示：通过LCD汉字显示布撤防、
防区报警、防区旁路、主机编程等状态。
屏蔽功能：通过编程可将某个（一个或多个）防区“屏蔽”（取消某个防区功能），同时再布防。
夜光键盘显示：平时自动熄灭，按键时点亮，可在黑暗的环境下正常操作键盘。
防拆开关：液晶显示键盘内置防拆开关，当其受到破坏或非法拆卸时，则自动发出警报，并向管理中心发送相关信息。
报警输出：自带报警输出接点，报警时驱动警号就地报警。
设备连接：通过总线（键盘接口、通迅接口）与报警主机连接。
遥控操作：可通过遥控器进行布/撤防、室内防范、留守布防等操作。

3）微型中文打印机
●支持中文微型打印机
●可使打印机实时在线打印报警、故障等信息
●可将微型打印机直接挂接在扩展总线上

4）AD7457I 单防区报警模块(体积小，可放入对射探头中)
AD7457I单防区报警模块是具有总线通讯功能的防区扩展设备，其对于与远距离的探测设备的连接、或在周界防范等场合中非常实用。
1. 性能特点：
● 可接入一个有线探测设备
● 总线通讯方式
● 探测设备为常闭输入

规格及参数

6）.ADR-32C 32路继电器模块
32路继电器模块是具有总线通讯功能的继电器输出设备,报警主机通过它可以在指定的情况下(报警等)合上或断开某一个或多个输出，从而可以达到报警联动的效果，可与AD7400XI-CHI或AD-RJ2000等报警主机配合使用

7）.AD7432 8防区报警模块（室内用，放在楼层中）
AD74328防区报警模块是具有总线通讯功能的防区扩展设备，通过总线与远距离的探测设备连接。同时带有一个报警输出。

性能特点：
● 可接入8个有线探测设备
● 总线通讯方式
● 探测设备为常闭或常开输入

规格及参数



描述	AD7432 8防区报警模块
尺寸	8.5厘米x8.5厘米x4.5厘米（长x宽x厚）
重量	50克
工作温度	-10℃∽+50℃；0-85%湿度
工作电压	直流8.5∽15伏
工作电流	20毫安,报警时100毫安
报警输出	12VDC/500毫安
防区	可接入8个常闭或常开探测设备
联网功能	可与AD7400XI-CHI等系列报警主机连接，进行联网使用
