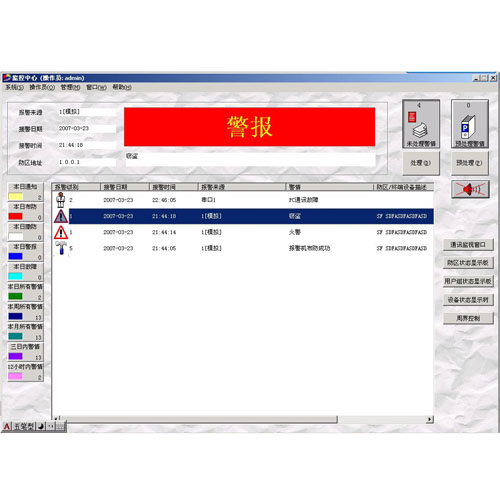

8）.管理中心软件AD-RJ2000
AD-RJ2000管理中心软件是AD-RJ2000小区智能网络安防系统的重要组成部分，整个联网系统通过它来进行各种信息处理和管理操作。
● WINDOWS界面，多媒体工作方式，语音提示警情，用户操作简单直观，性能稳定可靠
● 用户资料信息丰富，并且可以自定义数据项。
● 从AD7400XI-CHI报警主机接收报警信号实现报警显示，打印，存储，查询等处理。
● 多级电子地图定位、显示
● 多级操作管理权限
● 灵活设置的分类显示板
● 可自定义的打印、显示信息的内容和格式
● 多种不同声音，语音自己选择；不同警情及操作会有不同的声音及语言提示。
● 中心布/撤防操作；可通过中心向各用户电话报警、短信报警
● 局域网多计算机信息发布；   实时监控系统线路安全状态
● 查询历史报警事件；

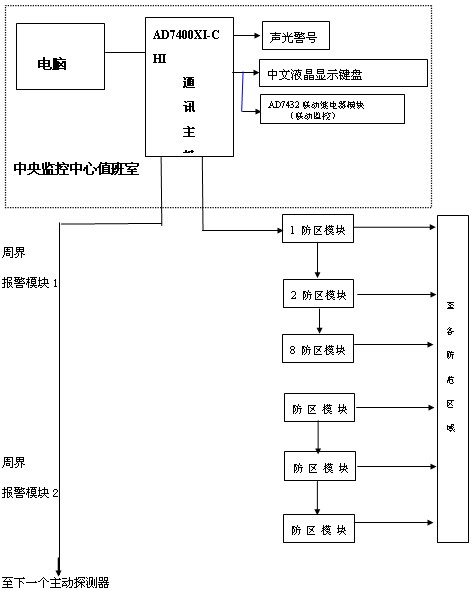

四．AD7400XI-CHI学校报警系统的组成
学校报警系统主要是由：
控制中心部分：（AD-RJ2000软件、报警主机AD7400XI-CHI、中文液晶键盘、微型打印机、32路继电器模块ADR-32C）；
报警部分：（八防区报警模块AD7432、双鉴红外探头）；
周界部分：（单防区报警模块AD7457I、中继器AD4297、主动红外探测器系列）；电源等部分组成。
1.公共部分（中心控制室）
AD-RJ2000软件
通讯主机AD7400XI-CHI：安装在弱电井箱。
中文液晶键盘：安装在一楼入门处。便于用户操作。
声光警号：安装在室外屋檐下，当有求助信息时，及时提醒保安人员注意。
ADR-32C 32路继电器模块：能更具体的显示定位各个需要求助的区域，直观明了或直接联动视频监控系统。
2.室内防范系统
三技术探测器DS835IT：安装固定在每个所需防范的区域(客厅、卧室等)。
幕帘探测器：安装固定在阳台等区域
气体泄露探测器：安装在厨房等区域
门磁：安装固定在大门、车库等区域
防区报警模块：用于扩展防区，挂接报警用的探测器等设备。
3.周界系统
单防区报警模块：安装固定在每个主动红外受光器内。
主动红外探测器：安装学校周界围墙上端，形成一个无形的防护网。一个大门采用3组红外对射叠加在一起，形成一个红外电子围墙。

五、学校周界、室内防范系统可实现的功能
结合本学校的实际情况：采用总线制通讯方式完成本学校的周界、室内室内防范系统的连接。
    在有周界围墙有人员非法翻越校区围墙，或有人员在有非法闯入时，这时值班室中心的报警系统立即报警，提醒值班人员的注意，并通过LCD中文显示屏显示报警区域，这时值班人员可根据实际情况采取措施。针对这一特点，在校区周围安装主动红外探测器以及在某些区域安装了红外探测器、紧急求助器/键，有针对性地加以防范和预防。从而加强对学校的全天候安全防范，全面提高学校的综合防范和管理水平，实现快速处理突发性事件的能力。

六、周界、室内防范系统主要设备列表

1	AD7400XI-CHI			双总线报警主机
2	AD7447E-CN			中文液晶键盘
3	AD7457I			一防区地址码模块
5	AD-RJ2000			接警中心软件(选用)
6	ADR-32C			64路指示灯模块
7	PC			可以自行配置
8	对射探测器			品牌可选SELCO、BOSCH、ALEPH

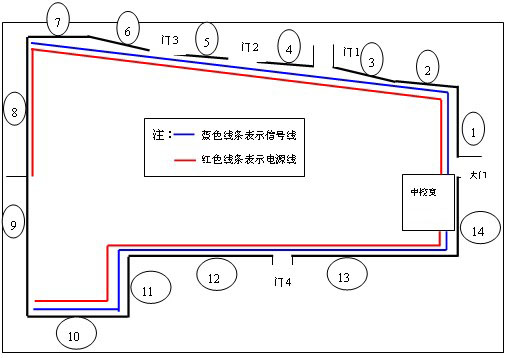

 七、附：工程示意图：

设备的分布：
数字：7使用1组3光束50米红外对射
数字：1、2、3、5、11、14使用6组3光束100米红外对射
数字：4、13使用2组3光束150米红外对射
数字：6、8、9使用3组3光束200米红外对射
数字：10、12使用2组3光束250米红外对射
5个出入口可以使用3组双光束红外对射叠加或使用205CM红外栅栏用来防范。
布线：电源线：采用2*1.0的普通护套线，使用2台DC18V对前端的模块和对射进行供电。一边一台。数字8处不用布电源线。把对射的两个投光器放在中间。
信号线：采用2*0.3的双绞线，数字8、9处不用布信号线。把对射的两个受光器放在两端。

附图如下：
