1 、 前言
随着我国国民经济的快速发展和国家住房制度的改革，人民生活水平的提高以及信息化、知识化社会的日益逼近，人们在居住环境及安全需求上的要求也日益提高。但是，校园暴力事件的频频发生，学校安保情况不容乐观。 由此诞生了HONEYWELL霍尼韦尔校园周界防盗报警系统。
世界上任何先进技术的应用无一不是社会进步的标志和社会发展的需要，智能化的安防管理就是顺应这一时代需求的高技术产物。目前全方位采用高新技术的技防作为安全防范的一种手段正为广大群众接受并运用，很多企业将公司的管理挂接在网络上，以求实现简单化，无人化，智能化系统的发展。
Honeywell Security 是全世界最大及最富经验的电子保安系列产品制造商之一，其产品正保护着全球数百万学校的安全。 Honeywell Security 不仅在工业领域，在商业领域也凭借其最先进的技术保护着各类场所的安全，通过提供品质卓越的防盗控制系统，使 Honeywell Security 的产品能够配合不同的安装需求。
2 、设计依据
1) 中华人民共和国公共安全行业标准
2) 《中国建筑电信设计规范》
3) JGJ/T16-92 《民用建筑电气设计规范 》
4 ） JGJ46-88 《施工现场临时用电安全技术规范》
5 ） JGJ59-99 《建筑机械使用安全技术规程》
6 ） JGJ80-91 《建筑施工安全检查标准》
7 ） B50198-94 《民用闭路监控电视系统工程技术规范》
8 ） GA/T-75-94 《安全防范工程程序与要求》
9 ） GBJ115-87 《工业电视系统工程设计规范》
11 ） GBT4-94 《安全防范系统通用图型符号》
12 ） YJ253-88 《建筑电气安装工程评定标准》
13 ）客户要求
3 、设计指导思想
本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求，设计中遵循以下原则：
1 ） 先进性
在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统在尽可能长的时间内与社会发展相适应。并使系统具有强大的发展潜力。
2 ） 可靠性
必须考虑采用被证明为成熟的技术与产品，在设备的选型和系统的设计中尽量提高系统的可靠性。
3 ） 实用性和便利性
在满足系统的功能要求和实际使用需要的基础上，采用实用的技术和设备，确保设备使用方便、安全，并且经久耐用。
4 ） 可扩充性与经济性
为满足今后的发展需要，系统在使用的产品系统、容量及处理能力等方面必须具备兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改进和提高。
5) 规范性与结构化
4.系统目标
XX 学校的周边设置周界防范报警系统的目的是：建立安全可靠的环境，加强出入口的管理，防范校外闲杂人员进入，同时防范非法翻阅围墙或窗户。我们为 XX 学校设计的周界防越报警系统就是要加强学校周界的管理，防止非法人员通过翻越窗子进入校区，通过电子地图使保安员更容易知道事发地点，降低学校保安的工作难度。
5.系统功能
本系统采用美国 honeywell 2316PLUS 十六防区的报警主机，将所有的周界主动红外探测器通过分线制的方式连接在一部主机上。 周界防越报警系统是利用主动红外移动探测器将小区的周界控制起来，并连接到管理中心的控制键盘，当外来入侵翻越围墙时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行阻吓，可以进行联动的摄像和录像。
根据 XX 学校的四周地形特点，设置了不同对数的 日本 SELCO( 圣威尔 ) 对射式红外报警探测器 位于学校四周围墙上，主要用于防止非法入侵，报警信号接入报警主机，对各种非法入侵活动进行报警。

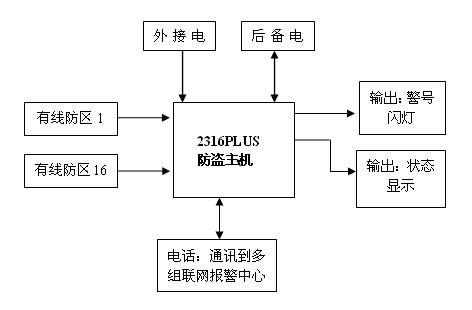

其系统构成图如下：
上可见，可组团的周界防越报警系统由前端输入、线路传输、中心输出三部分组成，以下就这三部分分别进行阐述。
前端
周界报警探测器

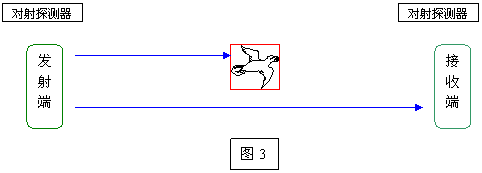

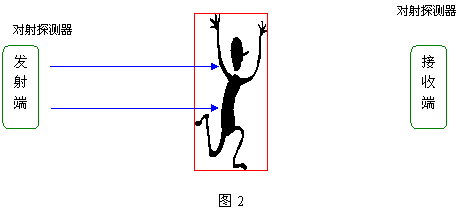

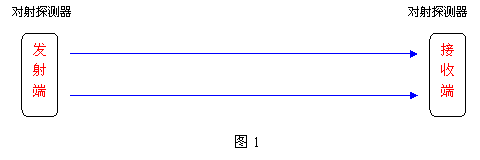

对射探头由一个发射端和一个接收端组成。发射端发射经调制后的两束红外线，这两条红外线构成了探头的保护区域（图 1 ）。如果有人企图跨越被保护区域，则两条红外线被同时遮挡，接收端输出报警信号，触发报警主机报警（图 2 ）。如果有飞禽（如小鸟、鸽子）飞过被保护区域（图 3 ），由于其体积小于被保护区域，仅能遮挡一条红外射线，则发射端认为正常，不向报警主机报警。
经过调制的红外线光源是为了防止太阳光、灯光等外界光源干扰，也可防止有人恶意使用红外灯干扰探头工作。
对射探测器选用 SELCO 光电 双射束对射红外探头，能在室外恶劣的环境下正常工作，由于采用双光束，可有效地降低误报率。
6.系统特点
（ 1 ） 低误报率：周界报警探测器由主动式红外对射探头组成，不但长距离瞄准精度高，更具有高稳定性和误报率极低的特点，对室外环境工作表现出极强适应性。
（ 2 ） 稳定的信号采集与传输：采用先进的通信传输网络，直接将信号传输到保安中心计算机。因此具有传输距离远，系统扩展余地大的优点。
（ 3 ） 计算机监控集成
采用数字化处理技术，能以电子地图、数据库记录等手段对警情作出迅速反应，并可与其它安防系统联动，达到万无一失的目的。
（ 5 ）反应迅速，接警时间极短，报警控制器检测到报警信号后，在 0.5s 内即可将报警信息上报至控制中心。
（ 6 ）系统安装运行、维护成本低，使用寿命长
（ 7 ）在线电子地图显示报警位置
通过各组团的报警软件，可直观的显示各种平面地图，发生报警时，可直观显示警情确切位置与报警类型
7.系统主要设备介绍
2316 Plus 控制主机 是一款先进的多功能控制主机，它可接入 16 路有线防区输入 ，还可通过可继电器控制电器或联动 CCTV 。
产品描述
新增功能：
·Contact ID 信息格式
·支持 4 个报警接收机
·实时时钟
·电话线检测
·钥匙布撤防
·自动恢复出厂设定值
·通讯失败重拨时间和最大重拨次数可编程
·外部继电器驱动
·支持 15 个用户密码
·AC 掉电检测时间可编程（ 5 ， 10 ， 15 分钟）
防区特性：
·16 个基本防区，均具备末端电阻监控功能，提高系统防破坏能力
·键盘自带紧急按键软防区和防劫持操作，提供更多的安全保障
·防区回路的电路类型可编程选择，适应不同的防区要求和传感器性能
·防区反应时间可编程选择，与不同探测器的性能更好地匹配，避免干扰误报
控制特性：
·支持 1 个系统主密码和 31 个用户密码
·防拆保护
·可以使用 LED 或 ALPHA （ LCD ）键盘对系统进行控制，也可通过接警中心远程遥控
·可以通过钥匙开关对系统进行布撤防，方便老人小孩使用
·10 种不同事件驱动外部继电器输出，可编程设定驱动方式，应用灵活方便
·强大灵活的联网功能，可同时支持 4 个接警中心
·双重、分类或后备报告方式可选
·内置看门狗复位电路，回复初始值功能，保证系统稳定工作
·内置电话线检测、 AC 掉电、后备电池、系统工作状态自检功能，报告周期可选
·电话线检测和 AC 掉电检测时间可调
·具备门铃功能，在撤防状态下，键盘显示实时时钟
·系统最多可接入 8 个 LCD 键盘和 8 个 LED 键盘
输出功能：
·键盘内置蜂鸣器，作为故障、报警等事件提示
·LED 键盘具备系统及防区状态 LED 灯况提示， ALPHA 键盘具备 LCD 字符信息显示
·2 路触发器输出，驱动外部继电器
·内置拨号器，直接报告到接警中心接收机，重拨时间与轮次可编程。可设置 4 个接收机号码
红外对射探测器
专为中国室外全天候环境而设计的。
◆ 全新外观设计，精心选择光电材料，使产品拥有更高更强的工作稳定性和可靠性
◆ AGC 电子线路设计，能适应较恶劣的天气环境
◆ 优化线路结构设计，超强防雷击设计
◆ 全方位杂光滤除，超强抗干扰能力
◆ 加热器功能（选择使用），适用于更寒冷的恶劣天气
◆ 精密齿轮结构调节，语音校准提示
◆ LED 状态显示，产品安装调试得心应手，简便易行
◆ 防拆报警
