办公管理监控应用解决方案
一、系统概述
***楼是集办公、档案管理于一体的大楼,楼高七层,有办公室有机房,为了保证大楼正常、高效率的运转,避免事故的发生和提高管理质量,需建设一套严密、细致、现代化的监控系统,以达到无人值班、少人值守。据此,闭路电视监控势在必行,因此我们选用KITOZER KTR-4116DVR系列监控管理系统作为此监控系统的核心。
二、系统设计方案
根据对此套工业电视监控的要求及其自身实际情况,在与甲方初步达成共识的基础上,将甲方的闭路电视监控系统按21路彩色系统进行设计,因而本系统将由21套前端系统(包括彩色摄像机、手动变焦镜头、室内防护罩、支架及电源等)及中心控制系统(包括16路KITOZER 智能数字监控录像系统、彩色显示器、及多联机柜等)两大部分组成,具体方案如附图所示。为帮助相关人员较为详细地了解这一系统的设备组成和功能情况,以下对该系统的各个部分分别予以介绍。
前端信号采集设备:
根据甲方要求,摄像点具体分布如下:
***楼是集办公、档案管理于一体的大楼,楼高七层,有办公室有机房,为了保证大楼正常、高效率的运转,避免事故的发生和提高管理质量,需建设一套严密、细致、现代化的监控系统,以达到无人值班、少人值守。据此,闭路电视监控势在必行,因此我们选用KITOZER KTR-4116DVR系列监控管理系统作为此监控系统的核心。
二、系统设计方案
根据对此套工业电视监控的要求及其自身实际情况,在与甲方初步达成共识的基础上,将甲方的闭路电视监控系统按21路彩色系统进行设计,因而本系统将由21套前端系统(包括彩色摄像机、手动变焦镜头、室内防护罩、支架及电源等)及中心控制系统(包括16路KITOZER 智能数字监控录像系统、彩色显示器、及多联机柜等)两大部分组成,具体方案如附图所示。为帮助相关人员较为详细地了解这一系统的设备组成和功能情况,以下对该系统的各个部分分别予以介绍。
前端信号采集设备:
根据甲方要求,摄像点具体分布如下:
安装地点
|
数量
|
环境
|
说明
|
走廊
|
12
|
室内
|
彩色枪型机配变焦镜头
|
电梯间
|
1
|
室内
|
彩色半球摄像机(低照度)
|
楼梯口
|
6
|
室内
|
彩色枪型机配变焦镜头
|
机房、视讯会议室
|
2
|
室内
|
彩色枪型机配云台变焦镜头
|
合计:21个
|
1.1 摄像机
摄像机拟选用KITOZER公司的KTR-450C彩色CCD摄像机、KTR-420DC半型摄像机。
KTR-450C摄像机是KITOZER最新推出的专为安全防范和监视系统设计生产的高分辨率的1/3英寸彩色摄像机。该摄像机安装了一个紧密的1/3英寸CCD传感器,该传感器使用的是日本SONY产品,CCD技术提供了高质量的画面,使水平清晰度达到450电视线。KITOZER这种高度先进的传感器提供了非凡的高灵敏度,0.4Lux的低照度确保即使在很低的光照条件下,KTR-450C摄像机也能产生有充分对比度的画面。另外,传感器技术保证了高达50dB的信噪比。
KTR-450C摄像机在逆光的条件下也能获得高精度的图像,具有自动背景光补偿、自动电子快门、自动白平衡及视像/直流驱动选择等功能,使它们成为监控系统的理想选择。
KTR-420DC摄像机是KITOZER最新推出的专为安全防范和监视系统设计生产的高分辨率的1/3英寸彩色半球摄像机。该摄像机内置3.6mm镜头,体积小巧,造型美观,适合安装于楼梯口、电梯间等场合。
1.2 变焦镜头
电动六倍三可变镜头拟选用台湾镜头,变焦范围7mm-42mm,光圈F1.2-22C,视角为44.0-4.7度,该镜头的变焦、聚焦及光圈均由解码器来控制,其主要优点是性能稳定而价格合理。国产镜头的质量有待进一步提高,而价格却又低不下来,故而不考虑。
摄像机拟选用KITOZER公司的KTR-450C彩色CCD摄像机、KTR-420DC半型摄像机。
KTR-450C摄像机是KITOZER最新推出的专为安全防范和监视系统设计生产的高分辨率的1/3英寸彩色摄像机。该摄像机安装了一个紧密的1/3英寸CCD传感器,该传感器使用的是日本SONY产品,CCD技术提供了高质量的画面,使水平清晰度达到450电视线。KITOZER这种高度先进的传感器提供了非凡的高灵敏度,0.4Lux的低照度确保即使在很低的光照条件下,KTR-450C摄像机也能产生有充分对比度的画面。另外,传感器技术保证了高达50dB的信噪比。
KTR-450C摄像机在逆光的条件下也能获得高精度的图像,具有自动背景光补偿、自动电子快门、自动白平衡及视像/直流驱动选择等功能,使它们成为监控系统的理想选择。
KTR-420DC摄像机是KITOZER最新推出的专为安全防范和监视系统设计生产的高分辨率的1/3英寸彩色半球摄像机。该摄像机内置3.6mm镜头,体积小巧,造型美观,适合安装于楼梯口、电梯间等场合。
1.2 变焦镜头
电动六倍三可变镜头拟选用台湾镜头,变焦范围7mm-42mm,光圈F1.2-22C,视角为44.0-4.7度,该镜头的变焦、聚焦及光圈均由解码器来控制,其主要优点是性能稳定而价格合理。国产镜头的质量有待进一步提高,而价格却又低不下来,故而不考虑。
1.3 手动光圈定焦镜头
由于走道的光源主要是室内照明灯,所以光照度基本无太大变化,所以按造价来考虑,推荐使用手动光圈定焦镜头。拟选用日本腾龙镜头,SE1616该镜头的焦距为16mm,且为2/3” ,所以可最大限度的兼顾视场角度及照射距离的问题。其主要优点是性能稳定而价格合理。
由于走道的光源主要是室内照明灯,所以光照度基本无太大变化,所以按造价来考虑,推荐使用手动光圈定焦镜头。拟选用日本腾龙镜头,SE1616该镜头的焦距为16mm,且为2/3” ,所以可最大限度的兼顾视场角度及照射距离的问题。其主要优点是性能稳定而价格合理。
1.4 室内全方位云台
室内全方位云台拟选用台湾系列品牌。室内云台KTR-3000该云台具有水平355度和垂直+10度~ -60度的活动范围,转速为Pan:5.1o/sec. Tilt:3.6o/sec.,电压输入交流24V/220V可选,工作温度0℃- +49℃;高强度铸塑。该品牌云台性能稳定而价格合理,在本公司以前工程中使用的或销售的该型号尚无返修记录。
室内全方位云台拟选用台湾系列品牌。室内云台KTR-3000该云台具有水平355度和垂直+10度~ -60度的活动范围,转速为Pan:5.1o/sec. Tilt:3.6o/sec.,电压输入交流24V/220V可选,工作温度0℃- +49℃;高强度铸塑。该品牌云台性能稳定而价格合理,在本公司以前工程中使用的或销售的该型号尚无返修记录。
1.5 室内防护罩
室内防护罩拟选用KITOZER罩,用于摄像机及镜头的防尘保护。
室内防护罩拟选用KITOZER罩,用于摄像机及镜头的防尘保护。
1.6 支架
摄像机室内支架拟选用台湾KTR-5001金属支架。
摄像机室内支架拟选用台湾KTR-5001金属支架。
1.7 解码器
解码器安装于摄像机附近,并通过通讯线与控制主机相联,用于对云台的上、下、左、右及3可变镜头的变焦、聚焦、光圈进行控制。因受主机的编码控制,解码器必须与主机配套,故而选用与主控系统同系列的KITOZER产品KTR2016-A。
解码器信号控制方式直接由KTR4116系列主机通过双绞屏蔽资料线,使用RS232或RS-485句柄来传送控制信号给解码器,解码器译码后去控制前端设备。
可控制24VAC/50Hz或220VAC/50Hz标准旋转云台,最大电流(水平电机+垂直电机)24VAC 1A。
对于带自动旋转功能的云台,可利用自动继电器接点开关实现自动旋转。
本解码器提供两种通讯方式RS232和RS485通讯口,两者选其一(通过跳线JP),其中232串口只适用于与主机距离小于15米的场合,控制距离大于15米的时候应选用RS485方式。
智能数字监控录像系统
KITOZER系列产品早在1987年就已进入中国市场,现在的KITOZER KTR3116/4116DVR数字化监控录像系统已在北京、上海、天津、黑龙江、吉林、辽宁、陕西、山西、山东、江苏、浙江、河北、河南、湖北、广东等省市的军事设施、银行、金库、机场、大厦、宾馆、小区、路口监控等场所长期稳定使用,其方便、稳定、功能强大等特点赢得了广大用户和好评与厚爱。其应用范围之广,处于数字智能监控产品前列。
KITOZER KTR4116DVR数字监控系统功能完备,可以根据用户的需要,通过多种智能设置实现按时启动、录像、视频侦测报警、传输、分控等多种功能,外加解码器可控制云台、镜头、灯光等外部设备;性能稳定,已通过技术检测和长期使用验证;独有的图像存储数据库技术,为长期稳定地循环存储图像资料提供保证;尤其是其完善的网络功能,为建立分控和远程图像传输提供极大方便。
具体描述4116DVR的特性:
1、高画质录像机能:
能提供640X480,320X240,160X120等多种分辨率,不同画质的画面
解码器安装于摄像机附近,并通过通讯线与控制主机相联,用于对云台的上、下、左、右及3可变镜头的变焦、聚焦、光圈进行控制。因受主机的编码控制,解码器必须与主机配套,故而选用与主控系统同系列的KITOZER产品KTR2016-A。
解码器信号控制方式直接由KTR4116系列主机通过双绞屏蔽资料线,使用RS232或RS-485句柄来传送控制信号给解码器,解码器译码后去控制前端设备。
可控制24VAC/50Hz或220VAC/50Hz标准旋转云台,最大电流(水平电机+垂直电机)24VAC 1A。
对于带自动旋转功能的云台,可利用自动继电器接点开关实现自动旋转。
本解码器提供两种通讯方式RS232和RS485通讯口,两者选其一(通过跳线JP),其中232串口只适用于与主机距离小于15米的场合,控制距离大于15米的时候应选用RS485方式。
智能数字监控录像系统
KITOZER系列产品早在1987年就已进入中国市场,现在的KITOZER KTR3116/4116DVR数字化监控录像系统已在北京、上海、天津、黑龙江、吉林、辽宁、陕西、山西、山东、江苏、浙江、河北、河南、湖北、广东等省市的军事设施、银行、金库、机场、大厦、宾馆、小区、路口监控等场所长期稳定使用,其方便、稳定、功能强大等特点赢得了广大用户和好评与厚爱。其应用范围之广,处于数字智能监控产品前列。
KITOZER KTR4116DVR数字监控系统功能完备,可以根据用户的需要,通过多种智能设置实现按时启动、录像、视频侦测报警、传输、分控等多种功能,外加解码器可控制云台、镜头、灯光等外部设备;性能稳定,已通过技术检测和长期使用验证;独有的图像存储数据库技术,为长期稳定地循环存储图像资料提供保证;尤其是其完善的网络功能,为建立分控和远程图像传输提供极大方便。
具体描述4116DVR的特性:
1、高画质录像机能:
能提供640X480,320X240,160X120等多种分辨率,不同画质的画面
2、.支持16台摄像机:
16频道摄像机输入
8频道传感器输入及4频道或8频道报警器输出
传感器与设定的摄像机具有联动录像功能
1、4、6、9、12、16画面的多种画面切割功能并可以放大到全屏显示
16频道摄像机输入
8频道传感器输入及4频道或8频道报警器输出
传感器与设定的摄像机具有联动录像功能
1、4、6、9、12、16画面的多种画面切割功能并可以放大到全屏显示
3、方便的用户界面:
全中文操作界面,设置简单明了,比用录像机还简单
全中文操作界面,设置简单明了,比用录像机还简单
4、各摄像机可各自设定录像时间表
可以安排监控主机自动在某时间段内自动工作,完全可以做到无人职守
可以安排监控主机自动在某时间段内自动工作,完全可以做到无人职守
5、通过画像处理的动作感知功能(区域设防):
设定检验运动点区域功能,任意形状自动设定,灵敏度可以无限调节
设定检验运动点区域功能,任意形状自动设定,灵敏度可以无限调节
6、使运行费用降低:
把画面开关、画面切割、字符叠加、感应器、报警器等系统组成为一个系统
通过画像处理可使信息复原
可消除录像噪音
可使模糊画像清晰化
可使画面放大、缩小
可调节亮度
可根据摄像机、时间、事件做各自的画面回放,也可多画面回放。
把画面开关、画面切割、字符叠加、感应器、报警器等系统组成为一个系统
通过画像处理可使信息复原
可消除录像噪音
可使模糊画像清晰化
可使画面放大、缩小
可调节亮度
可根据摄像机、时间、事件做各自的画面回放,也可多画面回放。
7、提供录像状态表
可按时间和摄像机编号提供录像状态表
特定画面存贮功能,及回放画面的动画存储功能(支持多种压缩算法,并可以自行添加)
打印功能
可按时间和摄像机编号提供录像状态表
特定画面存贮功能,及回放画面的动画存储功能(支持多种压缩算法,并可以自行添加)
打印功能
8、可远程传输,进行监视、控制和回放
9、支持预报警录像功能
可以记录事件触发前的录像资料
可以记录事件触发前的录像资料
10、支持云镜解码器
可以控制云台转动、镜头变焦、变倍、摄像机电源、雨刷、灯光等动作
可以控制云台转动、镜头变焦、变倍、摄像机电源、雨刷、灯光等动作
11、可以设定口令进行加密,防止被篡改资料
12、可以连接各种传感器
通过软件进行联动调节

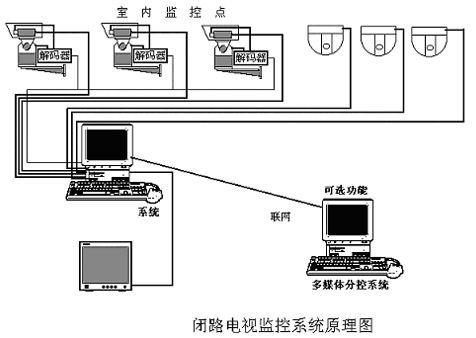

系统原理示意图
通过软件进行联动调节
系统原理示意图
