一、用户需求分析
1、 需要在某企业大院内安装安全防范监控系统。经过现场勘查，初步确定安装9路监控点：
a) 其中4路固定监控。包括2路大门监控，监看距离在30米以内；2路通道监控，监控距离在60米以内；
b) 其余5路动点监控，要求能够控制摄像机的转动和镜头拉伸。
c) 全部监控点要求进行全天24小时监控，夜间无灯光照明，需要添加红外灯作，以保证夜视效果。
d) 由于传输距离较远，全部监控信号通过光纤进行传输。
2、系统总体要求：必须保证昼夜监看的效果，即图像的清晰度、控制的灵活性、录像存储的实时性、检索方式的多样性，以及良好的扩充、兼容功能。
二. 系统组成
1）前端设备：各路固定摄像机（具体包括枪式摄像机、镜头、防护罩、支架、电源、红外灯）和各路动点摄像机（包括一体化摄像机、防护罩、云台、支架、解码器、红外灯）。其主要作用是负责视频图像的采集。
2）传输设备：由于采用光纤传输，因此该部分主要包括光纤和视频光端机。主要用于传输各种信号。
3）主控设备：指安装在监控中心的数字硬盘录像机等。主要作用是实现各种监控功能，如图像监看、云镜控制、录像存储、智能检索、网络传输等，它是整个系统的核心部分，关系到所有系统功能的实现和性能的高低。

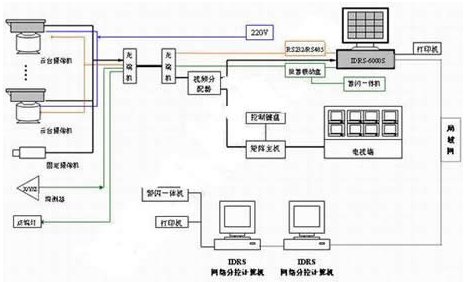

三、系统原理
1、 需要在某企业大院内安装安全防范监控系统。经过现场勘查，初步确定安装9路监控点：
a) 其中4路固定监控。包括2路大门监控，监看距离在30米以内；2路通道监控，监控距离在60米以内；
b) 其余5路动点监控，要求能够控制摄像机的转动和镜头拉伸。
c) 全部监控点要求进行全天24小时监控，夜间无灯光照明，需要添加红外灯作，以保证夜视效果。
d) 由于传输距离较远，全部监控信号通过光纤进行传输。
2、系统总体要求：必须保证昼夜监看的效果，即图像的清晰度、控制的灵活性、录像存储的实时性、检索方式的多样性，以及良好的扩充、兼容功能。
二. 系统组成
1）前端设备：各路固定摄像机（具体包括枪式摄像机、镜头、防护罩、支架、电源、红外灯）和各路动点摄像机（包括一体化摄像机、防护罩、云台、支架、解码器、红外灯）。其主要作用是负责视频图像的采集。
2）传输设备：由于采用光纤传输，因此该部分主要包括光纤和视频光端机。主要用于传输各种信号。
3）主控设备：指安装在监控中心的数字硬盘录像机等。主要作用是实现各种监控功能，如图像监看、云镜控制、录像存储、智能检索、网络传输等，它是整个系统的核心部分，关系到所有系统功能的实现和性能的高低。
三、系统原理
四. 设备选型
1、大院内安装的固定摄像机，选用KTR-130X “日夜两用红外感应型”枪式摄像机，配以自动光圈镜头、室外防护罩、红外灯等周边设备。
2、镜头根据不同监看距离30米和60米，分别选用进口自动关圈“3.5-8mm”和“5-5 mm”手动调焦镜头，可以根据光线变化自动调节光圈大小，并且可以根据现场监看效果灵活调整镜头焦距，以达到最佳监看效果。
3、云台控制摄像机，选用SONY FCB-480BP型日夜两用红外高感度一体化摄像机。
4、云台选用具有较大载重量的KTR-18室外重型全方位云台，来承载摄像机、防护罩、红外灯等设备，以保证长期平稳运行。
5、室外解码器，选用KTR-800B专用型解码器。
6、为了保证夜间监看效果，红外灯选用最新技术的870nm夜视红外灯（市场上多为850nm产品）。为了提高监看效果，相应增加红外灯的照射距离，因此分别选用照射距离为50m，80m和120m。
7、 转换借口，选用性能最优的H-485C光电隔离型通讯转换器
8、数字硬盘录像主机，选用KTR-6012S十二路全实时数字硬盘录像机
1、大院内安装的固定摄像机，选用KTR-130X “日夜两用红外感应型”枪式摄像机，配以自动光圈镜头、室外防护罩、红外灯等周边设备。
2、镜头根据不同监看距离30米和60米，分别选用进口自动关圈“3.5-8mm”和“5-5 mm”手动调焦镜头，可以根据光线变化自动调节光圈大小，并且可以根据现场监看效果灵活调整镜头焦距，以达到最佳监看效果。
3、云台控制摄像机，选用SONY FCB-480BP型日夜两用红外高感度一体化摄像机。
4、云台选用具有较大载重量的KTR-18室外重型全方位云台，来承载摄像机、防护罩、红外灯等设备，以保证长期平稳运行。
5、室外解码器，选用KTR-800B专用型解码器。
6、为了保证夜间监看效果，红外灯选用最新技术的870nm夜视红外灯（市场上多为850nm产品）。为了提高监看效果，相应增加红外灯的照射距离，因此分别选用照射距离为50m，80m和120m。
7、 转换借口，选用性能最优的H-485C光电隔离型通讯转换器
8、数字硬盘录像主机，选用KTR-6012S十二路全实时数字硬盘录像机
五、 功能实现：
(一)中心监控室具有的功能：
主控室是整个系统的信号控制及信息交换中心，具有最全面的系统功能，简单表述为以下几点。
可实时显示任意一路或多路监控点的影音信息，进行实时监测。
可对任一路摄像机的显示效果、录像速度进行设置，以达到最佳效果。
可对某一路或某几路重要监控点的图像进行多种模式的存储录像。
重要录像资料可以备份和播放。
可对录像资料进行多种智能检索和回放。
可任意控制前端云台和摄像机镜头，选取最佳角度和距离监测现场情况。
具备强大的联网传输功能，可将各路监控信号远传广域网，实现网络监控。
具有强大完善的报警联动功能（详细内容参见以下部分）。
可在主控室扩充模拟电视墙，增强显示效果（但成本造价较高，暂不推荐）；
通过在数字智能型控制主机上的设置，可将监控信号上传到internet网，实现远程监控。
更详细的功能介绍请参见设备选型中数字硬盘录像主机的功能介绍。
（二）其他网络分控端具有的功能：
作为网络分控端必需具备三个条件才能够实现分控管理的功能。包括：分控端的分控计算机必须与中心数字主控设备联网；在分控计算机上安装专用分控软件并运行；享有最高管理员的授权和密码。具体功能有：
通过网络可以随时观看所有监控点的视频图像。
通过网络和分控软件可远程控制各监控点的云台和镜头，摆脱地域限制。
可登陆到分厂的监控主机，任意查看以前录像资料。
可对分厂前端摄像机的色彩、对比度、饱和度等进行调整。
(一)中心监控室具有的功能：
主控室是整个系统的信号控制及信息交换中心，具有最全面的系统功能，简单表述为以下几点。
可实时显示任意一路或多路监控点的影音信息，进行实时监测。
可对任一路摄像机的显示效果、录像速度进行设置，以达到最佳效果。
可对某一路或某几路重要监控点的图像进行多种模式的存储录像。
重要录像资料可以备份和播放。
可对录像资料进行多种智能检索和回放。
可任意控制前端云台和摄像机镜头，选取最佳角度和距离监测现场情况。
具备强大的联网传输功能，可将各路监控信号远传广域网，实现网络监控。
具有强大完善的报警联动功能（详细内容参见以下部分）。
可在主控室扩充模拟电视墙，增强显示效果（但成本造价较高，暂不推荐）；
通过在数字智能型控制主机上的设置，可将监控信号上传到internet网，实现远程监控。
更详细的功能介绍请参见设备选型中数字硬盘录像主机的功能介绍。
（二）其他网络分控端具有的功能：
作为网络分控端必需具备三个条件才能够实现分控管理的功能。包括：分控端的分控计算机必须与中心数字主控设备联网；在分控计算机上安装专用分控软件并运行；享有最高管理员的授权和密码。具体功能有：
通过网络可以随时观看所有监控点的视频图像。
通过网络和分控软件可远程控制各监控点的云台和镜头，摆脱地域限制。
可登陆到分厂的监控主机，任意查看以前录像资料。
可对分厂前端摄像机的色彩、对比度、饱和度等进行调整。
