设计原则：
xxxxx厂区的智能安防系统工作属长远规划, 必须有生命力, 经得起时间考验;同时整个安防系统既要处于技术的尖端, 又能符合实际需要。因此, 智能安防系统系统的设计遵循下列原则：
系统先进性
先进的设计思想、网络结构、开发工具，采用市场覆盖率高、标准化和技术成熟的软硬件产品。
系统开放性
系统设计应采用开放技术、开放结构、开放系统组件和开放用户接口，以利于网络的维护、扩展升级及与外界信息的沟通。
系统适应性
采用积木式模块组合和结构化设计，使系统配置灵活，使网络具有强大的可增长性和强壮性，方便管理和维护。
系统可扩展性
网络规划设计要满足工厂不断发展的要求，还要满足因技术发展需要而实现低成本扩展和升级的需求。
系统可靠性
具有容错功能，能满足工厂所在地环境、气候条件，抗干扰能力强，对网络的设计、选型、安装、调试等各环节进行统一规划和分析，确保系统运行可靠。
系统安全性
提供多层次安全控制手段，建立完善的安全管理体系，防止数据受侵击和破坏，有可靠的防病毒措施和阻挡不良信息进入的措施。
系统经济性
着眼于近期目标和长期的发展，选用先进的设备进行最佳性能组合，利用有限的投资构造一个性能最佳的网络系统。
xxxxx厂区的智能安防系统工作属长远规划, 必须有生命力, 经得起时间考验;同时整个安防系统既要处于技术的尖端, 又能符合实际需要。因此, 智能安防系统系统的设计遵循下列原则：
系统先进性
先进的设计思想、网络结构、开发工具，采用市场覆盖率高、标准化和技术成熟的软硬件产品。
系统开放性
系统设计应采用开放技术、开放结构、开放系统组件和开放用户接口，以利于网络的维护、扩展升级及与外界信息的沟通。
系统适应性
采用积木式模块组合和结构化设计，使系统配置灵活，使网络具有强大的可增长性和强壮性，方便管理和维护。
系统可扩展性
网络规划设计要满足工厂不断发展的要求，还要满足因技术发展需要而实现低成本扩展和升级的需求。
系统可靠性
具有容错功能，能满足工厂所在地环境、气候条件，抗干扰能力强，对网络的设计、选型、安装、调试等各环节进行统一规划和分析，确保系统运行可靠。
系统安全性
提供多层次安全控制手段，建立完善的安全管理体系，防止数据受侵击和破坏，有可靠的防病毒措施和阻挡不良信息进入的措施。
系统经济性
着眼于近期目标和长期的发展，选用先进的设备进行最佳性能组合，利用有限的投资构造一个性能最佳的网络系统。
系统功能描述
智能化安防系统在xxxx企业厂区内的主要功能包括以下几个方面：
一、安全保卫：需在企业厂区门口、厂房、办公楼、周界围墙、仓库等目标进行实时全天候视频监控，且具备报警联动录像功能。
二、交通监控：对厂区内关键交通路段的超速违章实施24小时监控，有效查处和减少交通违章，保障交通有序、畅通和安全。
三、环境监控：通过各种感应装置及视频监控系统对易燃、易爆等高安全等级的车间、仓库实施实时全方位监控，以便及时发现事故苗子，防患于未然，也能为事后分析事故提供有关的第一手图像资料。
四、生产管理：及时了解各车间的工作情况和流水线的生产情况，但视频图像必须保密；某些车间因工作环境有害人体健康，需要实现无人作业，这就需要远程监控生产过程。
同时，由于智能化安防系统建立在以视频摄像方式为基础的网络环境中，应用其平台，企业还可以达到完成以下功能的扩展：
五、企业领导管理： 领导在办公室利用桌面微机，随时了解各主要生产环节的实时生产状况，处理突发事件，与现场进行双向音视频交流。外出时，可利用上网输入密码登陆进系统，随时了解生产情况。
六、远程监控：对于跨地区大中型企业，除本地建立网络监控系统外，还需要对分支机构进行集中远程视频监控。
针对xxxx厂区对本次设计提出的具体要求，结合我公司多年经验，根据xxx厂区的实际情况，我公司为xxxx厂区进行了在安全保卫、交通监控两方面的设计，在实际设计中，整个系统采用了积木化的系统结构，就像搭积木一样，控制设备的多少、控制范围的大小以及控制功能的确定，都可以任意选择和组合。为下一步增加系统的其他功能（如环境监控和生产管理功能）预留空间。
xxxx厂区安防需求
1.需求列表
在安全保卫需求如下：
一、安全保卫：需在企业厂区门口、厂房、办公楼、周界围墙、仓库等目标进行实时全天候视频监控，且具备报警联动录像功能。
二、交通监控：对厂区内关键交通路段的超速违章实施24小时监控，有效查处和减少交通违章，保障交通有序、畅通和安全。
三、环境监控：通过各种感应装置及视频监控系统对易燃、易爆等高安全等级的车间、仓库实施实时全方位监控，以便及时发现事故苗子，防患于未然，也能为事后分析事故提供有关的第一手图像资料。
四、生产管理：及时了解各车间的工作情况和流水线的生产情况，但视频图像必须保密；某些车间因工作环境有害人体健康，需要实现无人作业，这就需要远程监控生产过程。
同时，由于智能化安防系统建立在以视频摄像方式为基础的网络环境中，应用其平台，企业还可以达到完成以下功能的扩展：
五、企业领导管理： 领导在办公室利用桌面微机，随时了解各主要生产环节的实时生产状况，处理突发事件，与现场进行双向音视频交流。外出时，可利用上网输入密码登陆进系统，随时了解生产情况。
六、远程监控：对于跨地区大中型企业，除本地建立网络监控系统外，还需要对分支机构进行集中远程视频监控。
针对xxxx厂区对本次设计提出的具体要求，结合我公司多年经验，根据xxx厂区的实际情况，我公司为xxxx厂区进行了在安全保卫、交通监控两方面的设计，在实际设计中，整个系统采用了积木化的系统结构，就像搭积木一样，控制设备的多少、控制范围的大小以及控制功能的确定，都可以任意选择和组合。为下一步增加系统的其他功能（如环境监控和生产管理功能）预留空间。
xxxx厂区安防需求
1.需求列表
在安全保卫需求如下：
|
位置 |
需求
|
|
|
大门
|
1台摄像机监视进出
|
√
|
|
货门
|
1台摄像机监视进出
|
√
|
|
后门
|
1台摄像机监视进出
|
√
|
|
饭堂
|
1台摄像机监视围墙
|
3对探测器
|
|
××厂
|
1台摄像机监视围墙
|
2对探测器
|
|
兼监视油库
|
√
|
|
|
花圃
|
1台摄像机监视围墙
|
3对探测器
|
|
×厂
|
1台摄像机监视煤厂防堤墙
|
3对探测器
|
|
××厂围墙
|
1台摄像机监视围墙
|
2对探测器
|
|
×库
|
2台摄像机监视内部
|
√
|
|
技术中心
|
3台摄像机监视楼梯口及围墙
|
√
|
|
××货场
|
1台摄像机监视内部
|
√
|
|
×道口防堤坡
|
2台摄像机监视防堤坡
|
√
|
|
×道口工作站
|
1台摄像机监视车轨物品
|
√
|
|
总计
|
共：17台
|
共:13对
|
2、在交通监控方面的需求如下
|
北一路
|
中心大道
|
南一路
|
|
|
一路
|
T字路口（监控三个方向）
|
十字路口（监控四个方向）
|
T字路口（监控两个方向）
|
|
二路
|
T字路口（监控三个方向）
|
十字路口（监控四个方向）
|
√
|
|
三路
|
|
十字路口（监控四个方向）
|
T字路口（监控三个方向）
|
|
共：34台
|
|||

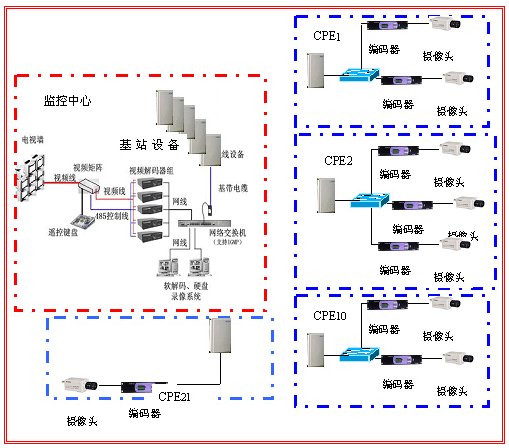

3.2系统总体框图
3.3整体方案
在xxxx厂区智能化安防系统的实际设计中，依照系统的功能的不同，我们将整个系统划分为以下三个前期部分分别搭建，然后通过控制中心将整个系统有效的组织在一起，构造出xxxx厂区的智能化安防系统。这三个子系统功能简述如下：周边防越红外对射防范系统，网络视频监控系统，固定点超速抓拍系统。
在xxxx厂区智能化安防系统的实际设计中，依照系统的功能的不同，我们将整个系统划分为以下三个前期部分分别搭建，然后通过控制中心将整个系统有效的组织在一起，构造出xxxx厂区的智能化安防系统。这三个子系统功能简述如下：周边防越红外对射防范系统，网络视频监控系统，固定点超速抓拍系统。
厂区智能监控系统无线传输方案
厂区的距离跨度比较大，而且监控点多，不宜采用有线布缆方式，但一期一共有51个监控点得信号要传回控制中心，全部采用无线方式也不经济，现在采用在相邻50M范围内的监控点采用使用室外双绞线加钢管敷设得办法结合无线系统组网。这样，根据对实际点得分布进行勘测，一共只需采用21个无线设备,预留一个备用，一个22个。
采用无线接入方案的好处
厂区的距离跨度比较大，而且监控点多，不宜采用有线布缆方式，但一期一共有51个监控点得信号要传回控制中心，全部采用无线方式也不经济，现在采用在相邻50M范围内的监控点采用使用室外双绞线加钢管敷设得办法结合无线系统组网。这样，根据对实际点得分布进行勘测，一共只需采用21个无线设备,预留一个备用，一个22个。
采用无线接入方案的好处
1.无需光纤管道资源
采用有线方式,需要拥有路权,或者是交纳昂贵的管道租用费.
采用有线方式,需要拥有路权,或者是交纳昂贵的管道租用费.
2.建设快速
无线方式建设速度快,是光纤等有线方式无法比拟的.不需要挖沟开渠来铺设线路，大大节省了工程施工的周期。因此建设快，能在最短的时间为客户提供服务。
无线方式建设速度快,是光纤等有线方式无法比拟的.不需要挖沟开渠来铺设线路，大大节省了工程施工的周期。因此建设快，能在最短的时间为客户提供服务。
3.投入低
无线设备相对简单,只有中心站设备和远端站设备,因此系统造价相对光纤系统来说,是很低廉的.
无线设备相对简单,只有中心站设备和远端站设备,因此系统造价相对光纤系统来说,是很低廉的.
4.维护简单
无线设备无线担心截断等维护,只有两端的设备需要简单维护即可.节省人员以及维护资金.KTR5800无线传输解决方案建议
设备的需求
根据监控系统的特点以及监控安装位置等特点出发,我们选用MPEG4编解码设备.对传输系统的传输带宽要求低,约为1Mbps即可。按照以上要求,每个远端站点的带宽要求为1M,预留适当带宽取1.2M.
在控制中心安装6个中心设备，平均每个接入9个，用户端，每个用户端占用2M带宽，为18M.设备的实际带宽为22M左右，仍有一定得余量，以作升级之用。
无线设备无线担心截断等维护,只有两端的设备需要简单维护即可.节省人员以及维护资金.KTR5800无线传输解决方案建议
设备的需求
根据监控系统的特点以及监控安装位置等特点出发,我们选用MPEG4编解码设备.对传输系统的传输带宽要求低,约为1Mbps即可。按照以上要求,每个远端站点的带宽要求为1M,预留适当带宽取1.2M.
在控制中心安装6个中心设备，平均每个接入9个，用户端，每个用户端占用2M带宽，为18M.设备的实际带宽为22M左右，仍有一定得余量，以作升级之用。
扇区规划与传输环境

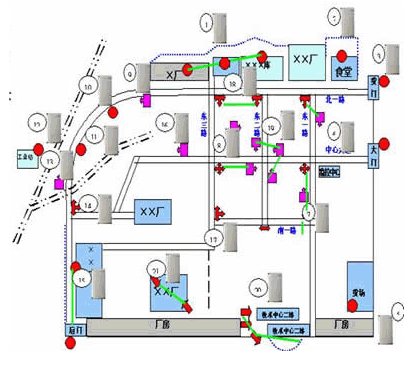

根据各点分布情况,选取控制中心作为中心基站。安装6个54M中心站设备，根据现场实际情况采用外置60度扇区天线，接入51个监控点．由于整体的传输距离均在3Km之类,虽然在厂区组网,但只要中心站的位置较理想,加上KTR5800系列设备的非视距传输功能,将各点接入中心难度不大.具体覆盖示意图如图5。如果实际分布情况和分布图有很大区别的话，设备数量会有所增加
图5 各点分布以及扇区示意图
根据各点分布情况,选取控制中心作为中心基站。安装6个54M中心站设备，根据现场实际情况采用外置60度扇区天线，接入51个监控点．由于整体的传输距离均在3Km之类,虽然在厂区组网,但只要中心站的位置较理想,加上KTR5800系列设备的非视距传输功能,将各点接入中心难度不大.具体覆盖示意图如图5。如果实际分布情况和分布图有很大区别的话，设备数量会有所增加
图5 各点分布以及扇区示意图
